Barber Colman MA41-7153-502 及同系列执行器
时间: 2025-09-02浏览次数：
Barber Colman MA41-7153-502 及同系列执行器
Barber Colman MA41-7153-502 及同系列执行器

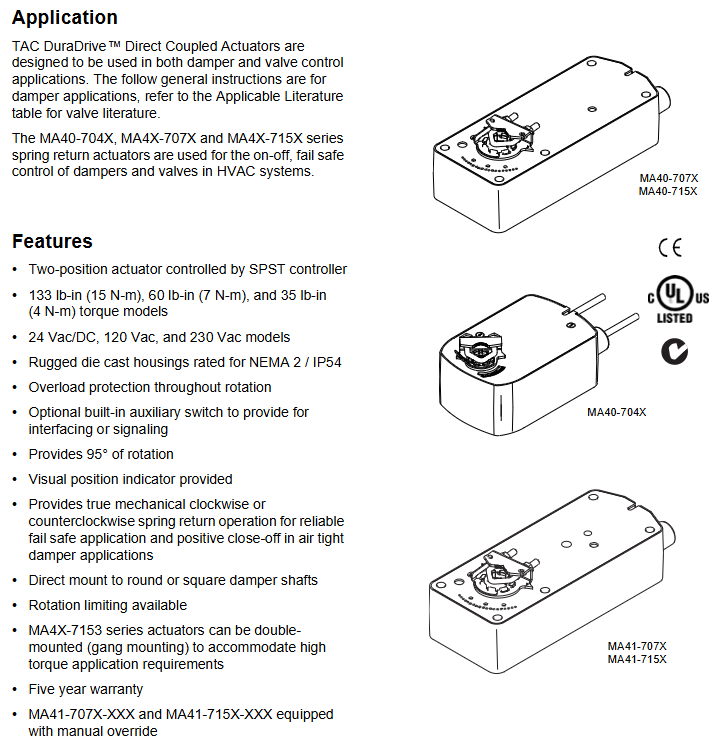

产品核心定位与系列差异
1. 核心功能与应用
用途：用于 HVAC 系统中风门、阀门的 “开 - 关” 控制及故障安全（失电弹簧复位）操作，支持直接耦合安装，部分型号可双机并联（联动安装）以满足高扭矩需求。
关键特性：机械弹簧复位（顺时针 / 逆时针可选），确保失电后可靠复位；95° 旋转行程（可通过配件限制 30°-95°）；可视化位置指示器；全旋转过程过载保护；部分型号含内置辅助开关用于信号交互或连锁控制。
2. 系列型号差异
三大系列按扭矩等级、电压规格及附加功能区分，核心差异如下：
系列 扭矩等级（lb-in/N-m） 电压规格 核心特点 辅助开关配置 手动超控功能
MA40-704X 35（4） 24Vac/DC、120Vac、230Vac NEMA 2/IP54 防护（无安装限制），行程限制器标配 部分型号（-501）含 1 个 SPDT 开关（0-95° 可调） 无
与操作流程
1. 接线规范
电压与线色对应：24Vac/DC 型号（如 MA41-7153-502）L1 = 红色、L2 = 黑色；120Vac 型号 L1 = 黑色、L2 = 白色；230Vac 型号 L1 = 棕色、L2 = 浅蓝色（详见表 2、表 5）。
辅助开关接线：MA4X-715X-502/MA4X-707X-502 的 2 个开关分别为 “5° 固定”（紫 / 黄 / 橙线）和 “25-85° 可调”（紫白 / 黄白 / 橙白线），用于风门末端位置指示、风机启动连锁等。
布线要求：2 类控制 / 电源线需与线电压线及非 2 类电路分开布线；辅助开关线需接入 1 类电路。
2. 调试与检查
通电测试：通电后执行器应驱动风门至 “通电位置”，断电后弹簧复位至 “正常位置”，反复测试 3 次确认可靠性。
辅助开关校验：对带 - 501/-502 后缀的型号，手动调节开关指针至目标角度，通电验证开关通断状态是否符合需求。
旋转限制验证：若安装 AM-689（MA4X 系列）或使用 MA40 系列自带行程限制器，需通电测试风门旋转角度是否符合设计值（如 45°、60°）。
运维与故障处理
1. 维护要求
日常维护：执行器为免维护设计，正常使用（符合环境与安装要求）下无需定期维护，仅需按 EN 标准定期由电工检查整体系统状态。
手动超控使用：仅 MA41-707X/715X 系列具备，需在断电时操作：用内六角扳手插入超控孔，旋转至目标角度（-5° 至 85°），严禁通电时或双机并联时使用（避免齿轮损坏）。
2. 故障排查
故障现象 可能原因 解决措施
通电后不动作 1. 电源未接好或电压不符；2. 控制触点未闭合；3. 夹具过紧卡滞 1. 检查接线与电压（如 24Vac 需 20-28Vac）；2. 确认 SPST 触点通断；3. 松开夹具螺母重新校准扭矩
失电不复位 1. 弹簧损坏；2. 风门卡滞；3. 旋转限制器位置错误 1. 更换执行器；2. 检查风门机械阻力；3. 重新调节限制器位置
辅助开关无信号 1. 接线错误；2. 开关指针未对准目标角度；3. 开关损坏 1. 核对线色与接线图；2. 断电后重新调整指针；3. 更换执行器
3. 处置与保修
报废处理：含金属、塑料及电子元件，需按当地法规处置，可退回 Barber Colman（运费由发送方承担）。
保修政策：全系列享受 5 年质保，人为损坏（如钻孔、通电时用手动超控）不在保修范围内。
关键配件与文档参考
1. 常用配件（按系列适配）
适配系列 配件型号 用途

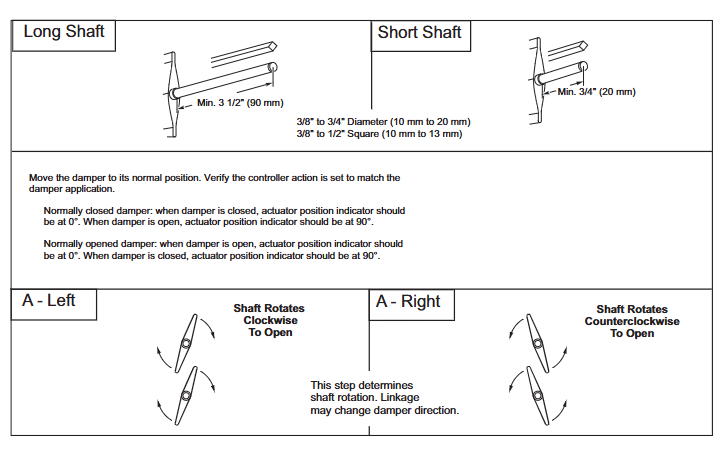

MA40-704X AM-710 适配≤3/4 英寸（19mm）圆轴的通用夹具
MA40-704X AM-709 位置指示器与行程限制器组合
MA4X-707X/715X AM-687 适配≤1.05 英寸（27mm）圆轴或≤5/8 英寸（15mm）方轴的夹具
MA4X-707X/715X AM-689 旋转限制器（调节 30°-95° 行程）
全系列 AM-673 双机并联（联动安装）支架
全系列 AM-756 M20 公制导管转 1/2 英寸 NPT 接口适配器
