BARTEC MODEX PROFIBUS 07-7331-2305 Series接口模块
时间: 2025-09-02浏览次数：
BARTEC MODEX PROFIBUS 07-7331-2305 Series接口模块
BARTEC MODEX PROFIBUS 07-7331-2305 Series接口模块
模块核心信息与功能差异
两款模块均为 “4 路数字输出 + 8 路数字输入” 的 PROFIBUS-DP 接口设备，核心差异在于输出端防爆等级，具体对比如下：
对比项 型号 07-7331-2305/0000 型号 07-7331-2305/1000
输出防爆等级 Ex e（增安型） Ex i（本质安全型）
输出电压 U2-0.2V（U2 为 24V 时约 23.8V） DC 22V（U2≥24V 时）
单通道最大输出电流 500mA -
单通道内阻 - 301Ω
模块损耗功率 最大 3.5W 最大 4.5W
控制对象 4 路 Ex e 阀门 4 路 Ex i 阀门
共同核心功能：
输入功能：8 路 Ex i 本质安全型输入，支持 NAMUR 限位开关、机械触点（符合 EN/IEC 60947-5-6 标准），具备断线 / 短路检测；

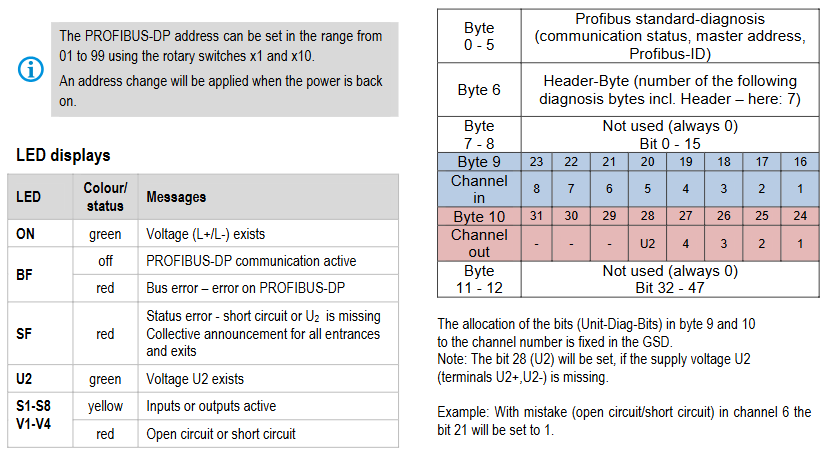

显示功能：通过 LED 实时显示供电（ON 灯）、总线通信（BF 灯）、状态故障（SF 灯）、输出供电（U2 灯）及各通道激活 / 故障状态；
安全设计：短路保护（短路时自动切断输出）、反极性保护，支持通过 U2 端子外接急停开关切断执行器电源；
通信与诊断：通过 PROFIBUS-DP 与控制系统连接，可传输用户数据与诊断数据（输出断线 / 短路状态），支持 SYNC（输出状态冻结）、FREEZE（输入状态冻结）功能。
防爆认证与合规性
模块针对爆炸危险环境设计，通过多项国际认证，满足不同地区合规要求：
认证体系 认证编号 / 指令 防爆标识 / 关键要求

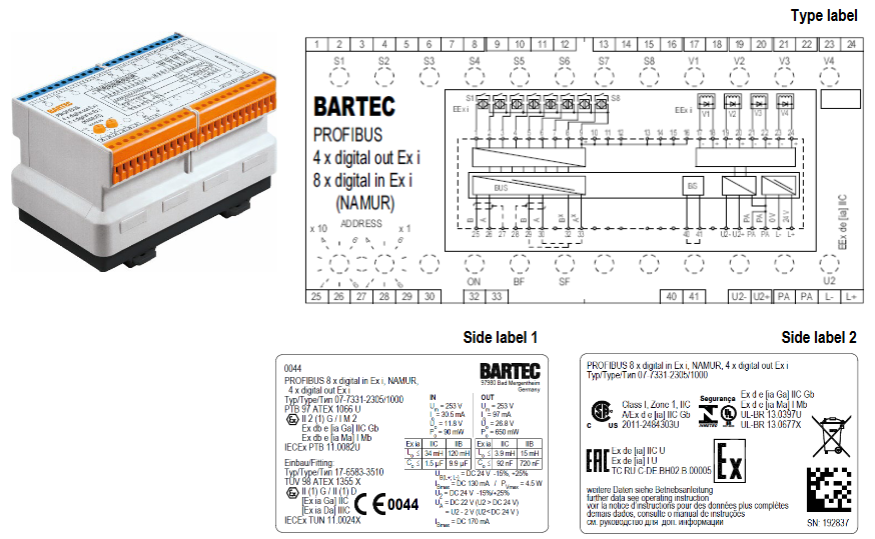

ATEX PTB 97 ATEX 1066 U、TÜV 98 ATEX 1355 X II 2(1) G Ex db e [ia Ga] IIC Gb；I M2 Ex db e [ia Ma] I Mb
IECEx PTB 11.0082U、TUN 11.0024X Ex db e [ia Ga] IIC Gb；Ex db e [ia Ma] I Mb
区域合规 CSA（2011-2484303U）、INMETRO（UL-BR 13.0397U）、EAC（RU C-DE.BH02.B.00005） CSA 标识：A/Ex d e [ia] IIC Gb
EU 指令 ATEX 2014/34/EU、RoHS 2011/65/EU、EMC 2014/30/EU 符合 EN 60079 系列防爆标准、EN 60529 防护标准
特殊防爆要求：
模块带有 “U” 标识，需安装在符合 EN/IEC 60079-0 标准、防护等级不低于 IP54 的外壳内；
若外壳为 Ex e 增安型，需满足 IEC/EN 60079-7 表 1+2 规定的电气间隙与爬电距离。
关键技术参数
1. 电气参数（通用）
供电电压：电子部分（L+/L-）DC 24V（20-30V）；输出部分（U2+/U2-）DC 24V（20-30V，支持急停）；
输入参数（Ex i）：U₀=11.8V、I₀=31mA、P₀=90mW，特性线性，外部电感 / 电容限值随防爆等级变化（如 Ex ia IIC 时，L₀最大 47mH、C₀最大 1.5μF）；
总线接口：RS485（螺丝端子），PROFIBUS-DP 地址通过旋转开关设置（01-99，断电后生效）；
隔离设计：供电、总线、电路、输出、输入间均采用 galvanic 隔离（ galvanic isolation）。
2. 物理与环境参数
防护等级：电子模块 IP66，端子 IP20（无盖）/IP30（有盖）；
安装：适配 TH35×15（7.5）标准导轨（EN/IEC 60715），安装方向任意；
尺寸与重量：170mm×96mm×102mm（宽 × 高 × 深），重量 2.1kg；
环境条件：工作 / 存储温度 - 40℃~+60℃（T4 温度等级），相对湿度 5%-95%（无冷凝）；抗振动（2g/7mm，5-200Hz，3 轴）、抗冲击（15g，11ms，3 轴）。
3. 端子与连接
端子规格：2.5mm² 多股线，端子螺丝 M2.5×0.45mm，拧紧扭矩 0.4Nm；
接地要求：模块右侧需设 1-2 个接地端子，PA 端子需用 2.5mm² 导线连接至接地端子。
安装与运维规范
1. 安装要求
安装人员：需具备爆炸危险区域电气设备安装资质，且已阅读并理解说明书；
预处理：安装前检查模块清洁无损坏、供电断电、相邻带电部件防护；
操作步骤：模块卡入导轨至卡扣声响，端子螺丝用扭矩扳手按 0.4-0.7Nm 拧紧。
2. 调试与故障排查
调试前检查：安装正确性、外壳完整性、接线合规性、地址与波特率设置；
故障排查优先级：LED 状态（如 BF 红灯表示总线故障、SF 红灯表示短路或 U2 断电）→接线 / 端子紧固→地址 / 波特率→总线终端与跳线→系统重启（地址变更后需重启）。
3. 维护与处置
维护：正常使用下无需维护，需按 EN/IEC 60079-17/19 由电工定期检查；
维修：禁止自行维修，需联系 BARTEC GmbH；
处置：属于 WEEE 指令下 B2B 设备，需按当地法规处置，可退回 BARTEC（运费由发送方承担），WEEE 编号 DE 95940350。
