Rockwell Automation 1794 系列 FLEX I/O 数字输入模块
时间: 2025-09-02浏览次数：
Rockwell Automation 1794 系列 FLEX I/O 数字输入模块
Rockwell Automation 1794 系列 FLEX I/O 数字输入模块
产品概述与安装准备
（一）产品核心信息
功能定位：1794 系列模块为 FLEX I/O 数字输入模块，用于工业自动化系统中采集数字信号（如传感器、开关状态），通过 Flexbus 与终端基座配合实现信号传输，支持 2 线 / 3 线输入设备，不同型号对应不同输入通道数（8/16/32 通道）。
硬件组成：模块需安装在 1794 系列终端基座（如 1794-TB3、1794-TB32 等）上，核心组件包括 Flexbus 连接器（用于与相邻基座 / 适配器通信）、锁定机构（固定模块）、钥匙开关（基座配置用）、状态指示灯（黄色，对应每个输入通道的信号状态）。
（二）安装前准备
兼容性确认：需搭配指定通信适配器才能确保功能正常，例如 1794-IB32/IB32K 需使用 Remote I/O 1794-ASB（E 系列及以上）、ControlNet 1794-ACN15（C 系列，固件 4.1 及以上）等；编程需使用 Studio 5000 Logix Designer V20 及以上版本。
工具与材料：准备合适的螺丝刀（用于固定终端基座螺丝）、防静电工具（接地腕带、防静电布）、符合规格的导线（需参考终端基座要求，通常为 22-14 AWG 屏蔽铜线）、DIN 导轨（需为镀锌铬酸盐钝化钢材质，确保接地良好，避免铝 / 塑料等不良导体）。
环境检查：确认安装环境符合要求 —— 污染等级 2（工业环境）、过电压类别 II（EN/IEC 60664-1）、海拔≤2000 米（无需降容），工作温度需匹配型号（IB8/IB16 为 - 20~+55℃，IB32/IB32K 为 0~+55℃）。
安装与接线步骤
（一）模块安装流程
基座配置：旋转终端基座上的钥匙开关（位置 3）至 “2” 档（对应模块类型），确保 Flexbus 连接器完全左推，与相邻基座 / 适配器正常对接。
模块对位：检查模块底部引脚是否平直，将模块的对齐杆（位置 6）与基座的凹槽（位置 5）对齐，均匀用力按压模块，直至锁定机构（位置 2）卡入基座，确认模块与基座贴合无松动。
清洁与检查：安装过程中避免金属碎屑、导线残渣落入模块，以防通电后短路损坏；安装后检查所有连接是否牢固，引脚无弯曲。
（二）分型号接线方法
1. 1794-IB8/IB16（搭配 1794-TB3/TB3S 基座）
接线步骤 操作细节
输入信号接线 将输入设备的信号线连接至 “A 行（0-15）” 对应端子（如 Input 0 接 A-0，Input 1 接 A-1）
电源接线 输入设备的 + V DC 电源线连接至 “C 行（34-51）” 对应端子（如 Input 0 接 C-35），C 行所有 + V 端子内部连通；DC 公共端（3 线设备）接 “B 行（16-33）” 对应端子（如 Input 0 接 B-17），B 行公共端内部连通
总电源连接 +V DC 接 C-34，DC 公共端接 B-16
菊花链扩展 若需为下一个基座供电，用跳线连接当前基座 C-51（+V）至下一个基座 C-34，B-33（公共端）至下一个基座 B-16
2. 1794-IB32/IB32K（搭配 1794-TB32/TB32S 基座）
模块分两组输入（0-15、16-31），需独立接线：
Input 0-15：信号线接 “A 行（0-15）”，+V1 接 C 行 35/37/39/41，COM1 接 C 行 36/38/40/42；
Input 16-31：信号线接 “B 行（17-32，跳过 16/33）”，+V2 接 C 行 43/45/47/49，COM2 接 C 行 44/46/48/50；
扩展时，+V1 通过 C-41 跳至下一个基座电源端，COM1 通过 C-42 跳转；+V2 通过 C-49 跳转，COM2 通过 C-50 跳转。
（三）接线注意事项
2 线设备仅需连接信号线与电源线，3 线设备需额外连接公共端；
导线绝缘层需剥至合适长度（避免裸露过长导致短路），端子螺丝扭矩需符合基座要求（通常为 0.6-0.8 Nm）；
接地需通过 DIN 导轨实现，导轨每 200 毫米固定一次，两端需安装端锚，确保接地连续且阻抗低。
模块配置方法
（一）核心配置参数
模块通过 “配置字（写字）” 设置输入滤波时间，不同型号的内存映射与滤波控制位不同，核心通过 “输入滤波时间（FT）” 调整信号稳定性，避免干扰导致误触发。

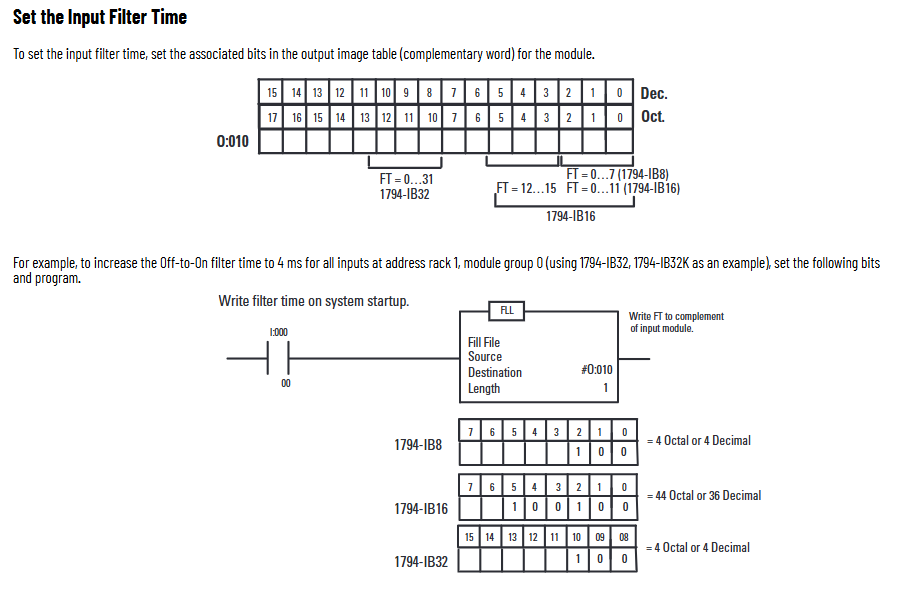

（二）滤波时间设置
滤波时间选项：通过 3 位二进制位（FT0-FT2）选择，默认 0.25 ms，可选 0.5 ms、1 ms、2 ms、4 ms、8 ms、16 ms、32 ms（具体对应关系见表 6）。
分型号配置位：
1794-IB8：滤波控制位对应 “Write 1” 的 0-2 位，控制所有 8 个输入通道；
1794-IB16：0-2 位控制 Input 0-11，3-5 位控制 Input 12-15，同时支持计数器功能（Input 15 可设为快速输入 / 标准输入，需通过 CF/CR 位配置）；
1794-IB32/IB32K：滤波控制位对应 “Write 1” 的 8-10 位，控制所有 32 个输入通道。
配置示例：若需将 1794-IB8 的滤波时间设为 4 ms，需在系统启动时向 “Write 1” 地址写入二进制 “101”（对应十进制 5），确保滤波参数在模块通电后生效。
技术规格与认证
（一）核心电气规格
型号 输入通道数 额定电压 导通电流（典型） 关断电流（最大） 隔离电压 最大功耗
1794-IB8 8（ sinking 型） 24V DC 8 mA 1.5 mA 50V DC（850V DC 测试 60s） 3.5 W
1794-IB16 16（ sinking 型） 24V DC 8 mA 1.5 mA 50V DC（707V DC 测试 60s） 6.1 W
1794-IB32 32（ sinking 型） 24V DC 4.1 mA 1.5 mA 50V DC（2121V DC 测试 2s） 6.0 W
1794-IB32K 32（ sinking 型） 24V DC 4.1 mA 1.5 mA 50V DC（2121V DC 测试 2s） 6.0 W

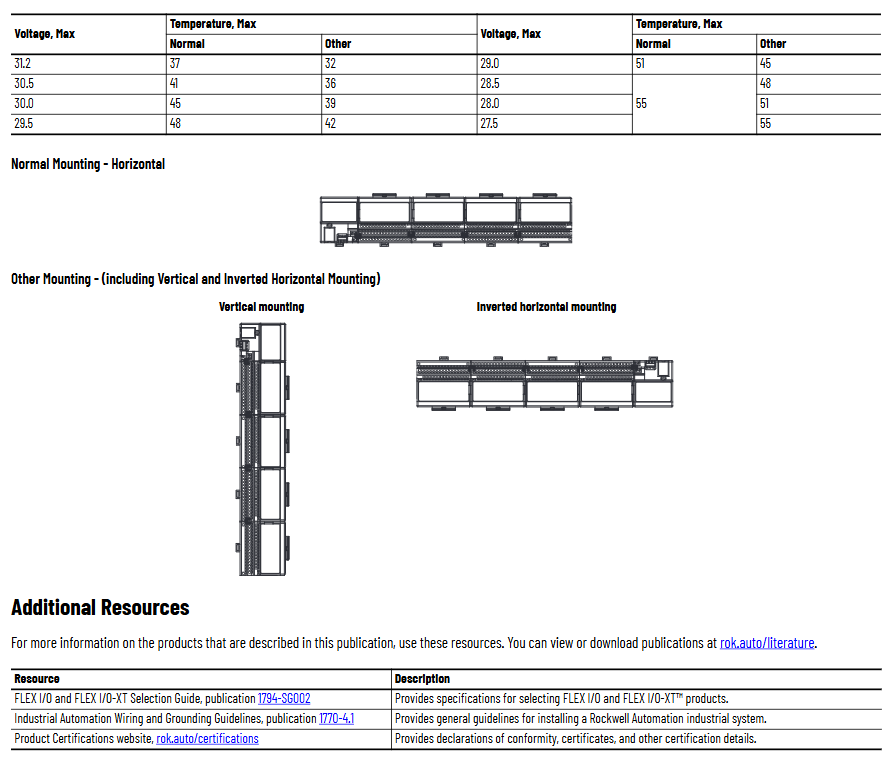

（二）环境与机械规格
环境参数：工作湿度 5%-95%（无冷凝），存储温度 - 40~+85℃，振动（工作）5 g @10-500 Hz（IEC 60068-2-6），冲击（工作）30 g（IEC 60068-2-27）；
机械参数：模块尺寸（带基座）94×94×69 mm（3.7×3.7×2.7 英寸），重量 71-79 g，无外壳（开放式），需依赖外部外壳防护。

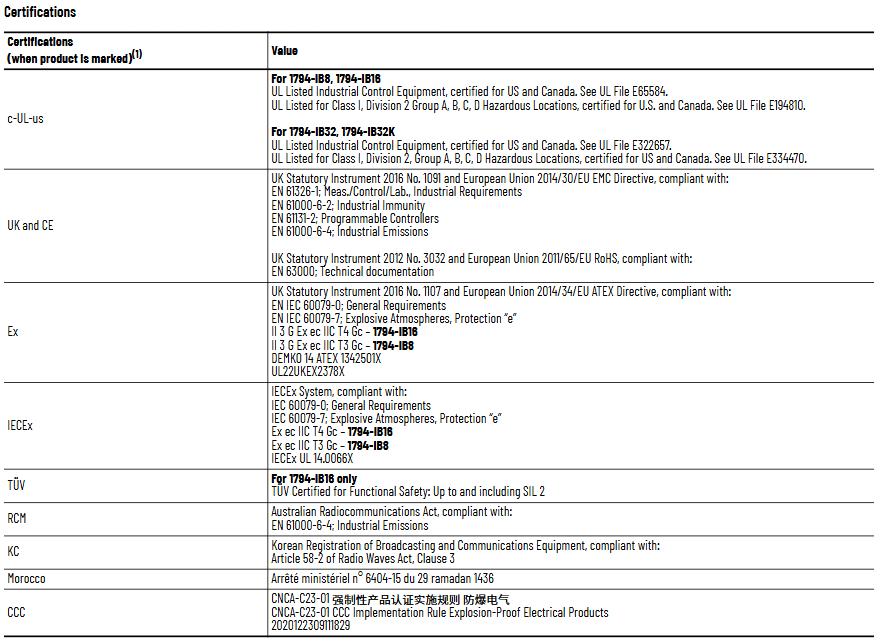

（三）合规认证
模块通过多项国际认证，确保全球范围内的合规使用，核心认证包括：
安全认证：UL（美国 / 加拿大工业控制设备，Class I Division 2 危险场所）、CSA、TUV（IB16 支持 SIL 2 功能安全）；
电磁兼容（EMC）：EN 61326-1、IEC 61000-6-2/4，符合工业环境抗干扰与辐射要求；
危险场所认证：ATEX（欧洲 Zone 2）、IECEx（国际 Zone 2）、UKEX（英国 Zone 2）；
环保认证：符合欧盟 RoHS 指令（2011/65/EU），中国 CCC 防爆认证（CNCA-C23-01）。
