KIDDE S732DVT-EST1数字视频，双向MPD数据传输，MM，Can

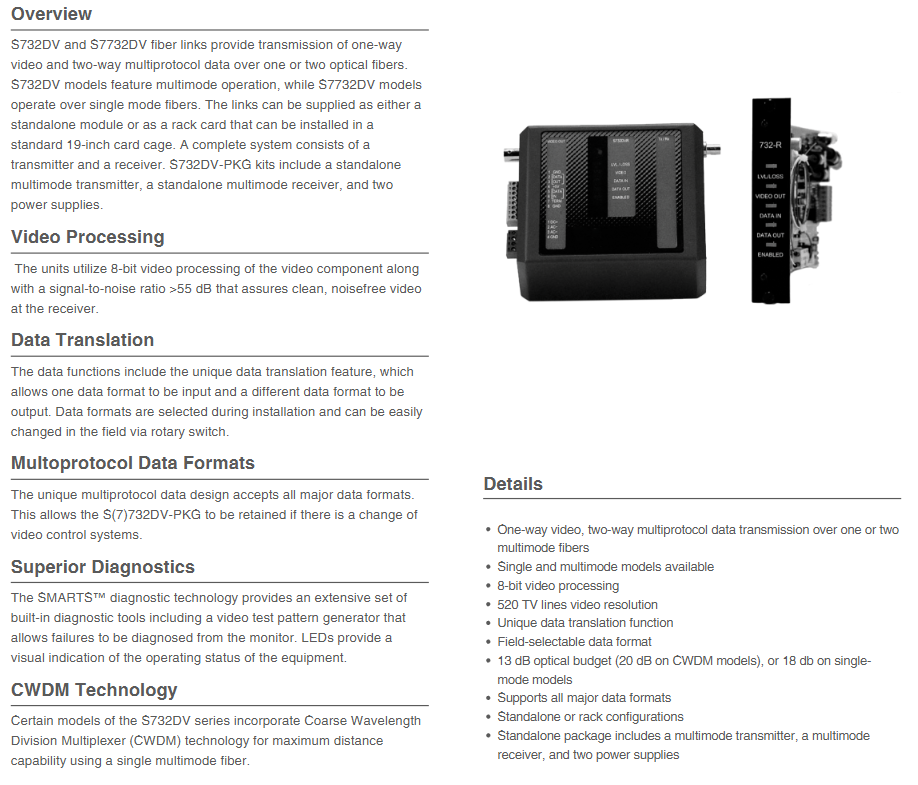

产品概述
基德S732DVT-EST1属于 S732DV系列产品，该系列与 S7732DV系列共同构成光纤链路解决方案，核心功能是通过一到两根光纤实现单向视频与双向多协议数据传输。其中，S732DV系列为多模光纤型号，S7732DV系列为单模光纤型号。产品形态灵活，可提供独立模块或适用于标准 19 英寸卡笼的机架卡，完整系统需包含发射器与接收器；S732DV-PKG套件则额外搭配了独立多模发射器、独立多模接收器及两个电源。
核心功能与优势
（一）视频处理
采用 8 位视频处理技术，信噪比大于 55dB，能确保接收器端获得清晰、无噪声的视频信号，同时视频分辨率达 520 电视线，带宽为 6.5MHz支持 NTSC 和 PAL 两种视频格式，输入 / 输出信号为 1.0Vpp 复合信号，输入 / 输出阻抗 75 欧姆，微分相位小于 3°，微分增益小于 3%。
（二）数据传输
数据转换功能：具备独特的数据转换特性，可输入一种数据格式并输出另一种，安装时可选择数据格式，现场也能通过旋转开关轻松更改。
多协议兼容：多协议数据设计可兼容所有主流数据格式，即便视频控制系统变更，S（7）732DV-PKG仍可继续使用。
数据参数：含 1 个全双工数据通道，支持 RS-232（3线/5线）、TTL、RS-422、RS-485（2线/4线）、MTS编码、双编码、SensorNet、DTMF控制等格式，波特率范围为 250kbps 至 512kbps（符合数据格式），表示代码低于1.0E-9
（三）诊断与监控
搭载 SMARTS™诊断技术，内置丰富诊断工具，包括视频测试图案生成器，可通过显示器诊断故障；同时配备 LED 指示灯，能直观显示设备运行状态，方便用户实时掌握设备情况。
（四）特殊技术
S732DV系列部分型号集成粗波分复用（CWDM）技术，使用单根多模光纤即可实现最大传输距离，提升了传输效率与灵活性。
技术规格
（一）光学参数
参数 详情
光纤类型 多模（毫米）
光纤数量 1 根
光纤连接器类型 ST
模式 多模或单模（依型号而定）
光预算 多模 13dB（CWDM型号为 20dB）单模 18dB
发射器 多模为 带路；单模为激光器
波长 多模 850nm 或 1300nm；CWDM型号 1310nm 和 1330nm；单模 1310nm 或 1550nm（型号待定）
传输距离 多模最远 4.0 英里（6.5 公里）（RST1L型号超过 7.5 英里 / 12 公里）；单模最远 37 英里（60 公里）（依型号而定）
发射功率 / 接收灵敏度 多模 - 15dBm单模 - 10dBm/-28dBm
增益控制 光学自动增益控制（OAGC）
（二）电气参数
参数 详情
输入电源（独立单元） 24V 交流或 13.5V 直流（稳压）
输入电源（机架单元）13.5V直流（稳压）
电流需求450mA
功耗 6W
功率因数 4（仅机架单元）
保护 固态短路保护
电源型号615P-1/EU（编码：188-3178/EU）或 615P-1/UK（编码：188-3178/UK）

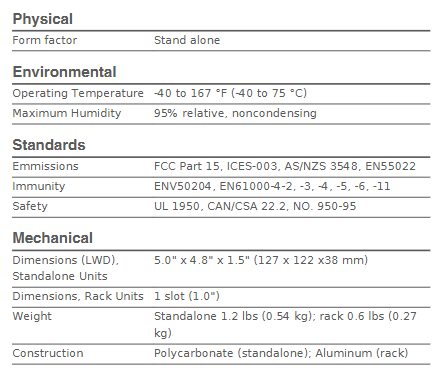

（三）物理与环境参数
物理规格
形态：独立式
独立单元尺寸（长 × 宽 × 深）：5.0 英寸 ×4.8 英寸 ×1.5 英寸（127×122×38 毫米）
机架单元尺寸：1 个插槽（1.0 英寸）
重量：独立式 1.2 磅（0.54 千克）；机架式 0.6 磅（0.27 千克）
材质：独立式为聚碳酸酯；机架式为铝合金
环境规格
工作温度：-40 至 167 华氏度（-40 至 75 摄氏度）
最大湿度：95% 相对湿度（无冷凝）
（四）标准合规性
类别 合规标准
辐射FCC第15部分、ICES-003、AS/NZS 3548、EN55022
抗扰度ENV50204、EN61000-4-2、-3、-4、-5、-6、-11
安全UL 1950、CAN/CSA 22.2、NO。 950-95
