Foxboro Evo™ FBM217 离散输入模块
时间: 2025-09-01浏览次数：
Foxboro Evo™ FBM217 离散输入模块
Foxboro Evo™ FBM217 离散输入模块
产品定位：FBM217 是一款高兼容性、高可靠性的 32 通道离散输入模块，适用于工业现场各类开关信号（如传感器、接触器触点）的采集，支持单模块独立运行或双模块冗余配置，广泛应用于石油化工、电力、制造业等对信号稳定性要求高的领域。
产品核心特性
FBM217 模块通过硬件设计与功能优化，满足工业场景的高要求，核心特性如下：
多通道与宽电压支持：
提供32 路离散输入通道，单通道可灵活适配多种信号类型：15-60V DC（低压）、120V AC/125V DC（中压）、240V AC（高压），兼容电压监测（需外部电源）和触点检测（可使用模块辅助电源）两种模式。
支持 “主 - 扩展” 端子组件（TA）级联，可通过扩展 TA 增加信号接入能力，适配 100 系列 FBM 模块（如 FBM07A/B、FBM20）的升级替换场景。
冗余与可靠性设计：
支持单模块或双模块冗余配置：冗余模式下，两个 FBM217 通过冗余适配器（P0926ZY）共享一个端子组件，字段输入电流翻倍，模块故障时自动切换至备用模块，无间断保障信号采集。
冗余逻辑由 Foxboro Evo 控制软件的 CINR 功能块实现，每个执行周期同步读取两个模块数据，选择高质量信号参与控制，提升系统容错能力。
信号处理与防护：
可编程滤波 / 消抖时间：支持 “无滤波、4ms、8ms、16ms、32ms”5 档配置，可根据现场干扰情况调整，减少高频噪声导致的信号误触发。
端子组件（TA）集成保护功能：包含高压衰减电路、光耦隔离、电流限制器件，部分 TA 支持通道级或组级隔离（如 P0916PS/PT 支持通道隔离），耐受 600V AC（1 分钟）对地电压，避免信号浪涌损坏模块。
便捷维护与可视化：
前板集成 LED 指示灯：分别显示模块运行状态（如总线通信、电源）和 32 路通道的离散状态（通 / 断），直观定位故障通道。
热插拔设计：无需断开字段接线、电源或通信线缆即可更换模块，冗余配置下更换单模块不影响字段信号输入，减少系统停机时间。
功能规格参数
（一）输入信号与电气参数
参数类别 具体规格
通道数量 32 路，组隔离（部分 TA 支持通道隔离）
导通电压（On-State） 15-30V DC（低压）；80-132V AC/75-150V DC（中压）；164-264V AC（高压）
关断电压（Off-State） 0-5V DC（低压）；0-20V AC/0-20V DC（中压）；0-40V AC（高压）
典型输入电流 2.2mA（30V DC 时）；1.6mA（高压时，最大值）
源电阻限制 导通时≤1kΩ（15V DC）；关断时≥100kΩ（30V DC）
脉冲计数能力 最大 250Hz，支持脉冲信号采集（如流量计脉冲）
（二）通信与电源
通信接口：通过 2Mbps 模块现场总线（Fieldbus）与现场总线通信模块（FCM）或控制处理器（FCP）连接，支持 A/B 双路径冗余，单路径故障时自动切换至备用路径，保障数据传输连续性。
电源要求：
输入电压：24V DC（冗余配置时），允许 ±5%（上限）、-10%（下限）波动。
功耗：最大 3W（24V DC 时）；热 dissipation：最大 5W（24V DC 时），无需额外校准。
（三）隔离与防护性能
隔离等级：模块与端子组件（TA）组合具备高隔离能力，组隔离 TA（如 P0916CA、P0924HA）可耐受 600V AC（1 分钟）对地电压；高压 TA（如 P0916PY、P0916QB）满足 UL dielectric 电位要求，通道隔离 TA（如 P0916PS、P0916PU）进一步提升抗干扰能力。
电磁兼容性（EMC）：符合欧洲 EMC 指令 2004/108/EC 及多项国际标准，具体如下：
辐射发射：EN 50081-2（工业环境）、CISPR 11 Class A；
抗扰度：ESD（接触 4kV / 空气 8kV）、辐射场（10V/m，80-1000MHz）、电快速瞬变（2kV，I/O/ 电源 / 通信线）、浪涌（2kV AC/DC 电源线，1kV I/O/ 通信线）等。
环境与物理规格
（一）环境适应性
FBM217 模块及端子组件（TA）满足工业恶劣环境要求，具体参数如下：
环境类别 模块（FBM217） 端子组件（TA）- PVC 材质 端子组件（TA）- PA 材质
工作温度 -20~+70℃（-4~+158°F） -20~+50℃（-4~+122°F） -20~+70℃（-4~+158°F）
存储温度 -40~+70℃（-40~+158°F） -40~+70℃（-40~+158°F） -40~+70℃（-40~+158°F）
相对湿度 5%~95%（无冷凝） 5%~95%（无冷凝） 5%~95%（无冷凝）
海拔 工作：-300~+3000m（-1000~+10000ft）；存储：-300~+12000m（-1000~+40000ft） 同模块 同模块
污染等级 符合 ISA S71.04 G3 级（恶劣环境），通过 EIA 364-65 Class III 暴露测试 同模块 同模块
振动耐受 0.75m/S²（5-500Hz） 同模块 同模块
（二）物理与安装参数
模块尺寸与重量：
尺寸：高度 102mm（4in，不含安装耳）/114mm（4.5in，含安装耳）、宽度 45mm（1.75in）、深度 104mm（4.11in）；
重量：约 284g（10oz），轻量化设计便于密集安装。
安装方式：
模块：安装于 DIN 导轨式底座板（支持 4 槽或 8 槽），底座板可水平 / 垂直 DIN 导轨安装，或通过安装套件适配 19 英寸机架；冗余模块需安装在底座板相邻的奇 - 偶位置（如 1-2、3-4 槽）。

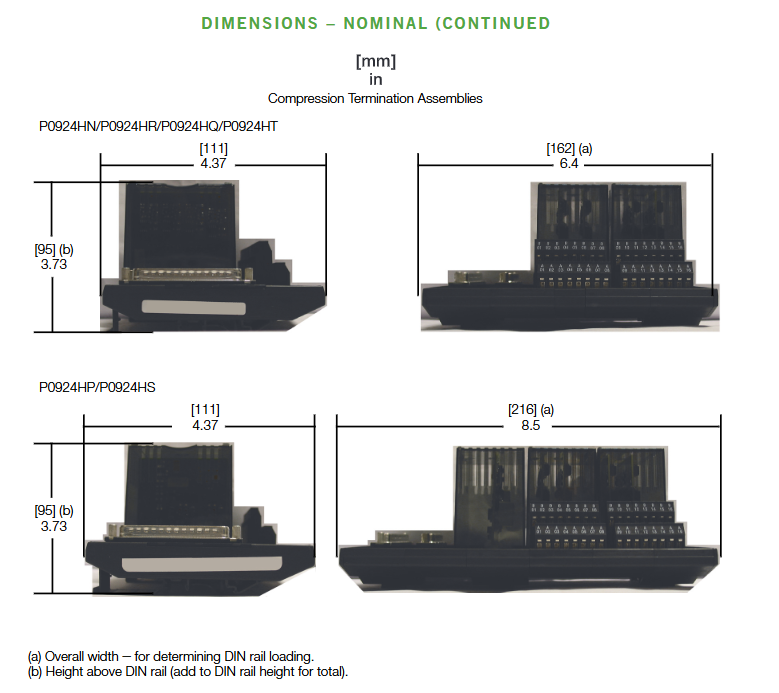

端子组件（TA）：DIN 导轨安装，适配 32mm（1.26in）和 35mm（1.38in）标准导轨，支持压缩端子（24-12 AWG 导线）或环形接线端子（22-12 AWG 导线）。

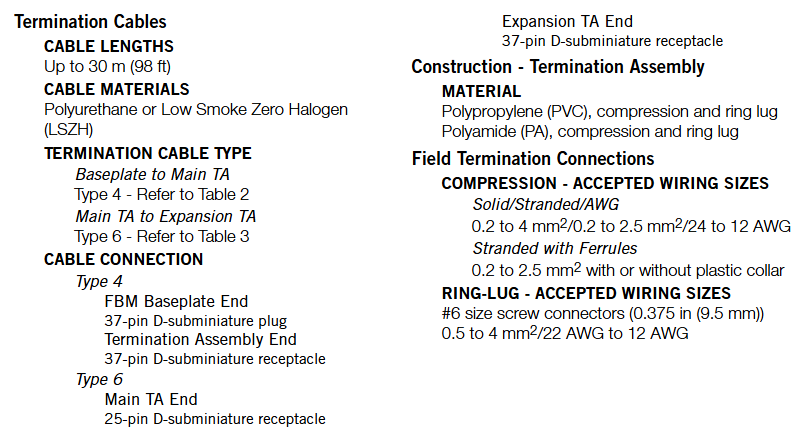

线缆规格：
底座板至主 TA：使用 Type 4 线缆（37 针 D-sub 接口），长度最长 30m（98ft），可选聚氨酯（P/PVC）、低烟无卤（LSZH）材质，适配不同环境的耐温与环保要求；
主 TA 至扩展 TA：使用 Type 6 线缆（主 TA 端 25 针、扩展 TA 端 37 针），长度 0.75m（2.5ft），仅 LSZH 材质可选。
端子组件（TA）与兼容性
端子组件（TA）是 FBM217 与现场设备的关键接口，提供信号调理、隔离与电源分配功能，不同 TA 适配不同信号场景，核心参数如下：
（一）主端子组件（TA）分类与适配
FBM 类型 输入信号类型 TA 型号（PVC/PA 材质） 端子类型 线缆类型 认证等级
FBM217 30V DC 电压监测（组隔离） P0916CA/P0916CB 压缩 / 环形 lug Type 4 1、2、4
FBM217 24V DC 触点检测（组隔离） P0916PW/P0916PX（PVC）；P0916XZ（PA） 压缩 / 环形 lug Type 4 1、2、4
FBM217 120V AC/125V DC 电压监测（通道隔离） P0916PS/P0916PT（PVC）；P0916YA（PA） 压缩 Type 4 1、4
FBM217 120V AC/125V DC 触点检测（组隔离） P0916PY/P0916PZ（PVC）；P0916YB（PA） 压缩 / 环形 lug Type 4 1、4
FBM217 240V AC 电压监测（通道隔离） P0916PU/P0916PV 压缩 / 环形 lug Type 4 1
FBM217 240V AC 触点检测（组隔离） P0916QA/P0916QB 压缩 / 环形 lug Type 4 1
FBM217 替换 FBM07A（15-130V DC 电压监测） P0924HA 压缩 Type 4 1、2、4
FBM217 替换 FBM08（120V AC/125V DC 电压监测） P0924HC 压缩 Type 4 1、4
（二）扩展端子组件（TA）适配
扩展 TA 用于增加通道数量，需与主 TA 级联，适配 100 系列扩展 FBM 模块的升级，核心型号如下：
适配 100 系列扩展 FBM 输入信号规格 扩展 TA 型号（PA 材质） 线缆类型 认证等级
FBM12A/B（16 路触点 / 电压） 同主 TA P0924HA P0924HB Type 6 1、2、4
FBM13（16 路电压监测） 同主 TA P0924HC P0924HD Type 6 1、4
FBM21（16 路电压监测） 同主 TA P0924HL P0924HM Type 6 1
FBM25B（16 路触点检测） 同主 TA P0924HP P0924HS Type 6 1、2、4
（三）认证等级定义（表 1）
TA 认证严格遵循国际安全标准，不同等级对应不同应用场景：
Type 1：UL/UL-C 认证，适用于 I 类 A-D 组 2 区危险环境（温度代码 T4）；CENELEC（DEMKO）认证，适用于 Zone 2 潜在爆炸环境（EEx nA IIC T4）。
Type 2：Type 1 基础上，额外满足 “非易燃现场电路” 要求，适配 Class 2 有限能量电路（60V DC/30V AC，≤100VA）。
Type 4：所有现场电路满足 Class 2 有限能量要求，需外部设备配合符合 Class 2 限制。

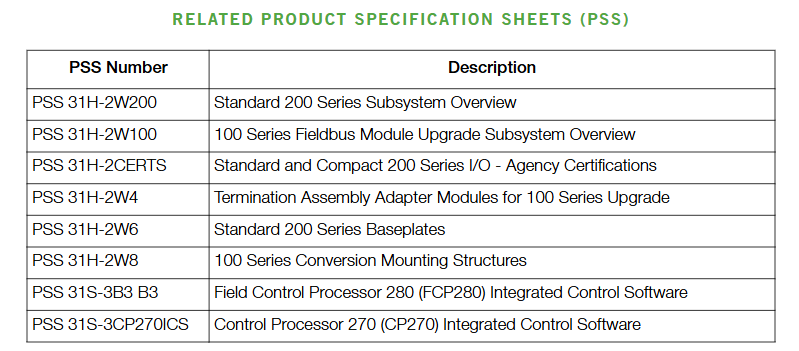

合规认证与系统集成
（一） regulatory 合规认证
FBM217 模块及 TA 通过多项国际认证，确保在不同地区与行业的合规使用：
电磁兼容性（EMC）：符合欧洲 EMC 指令 2004/108/EC，满足 EN 50081-2（发射）、EN 50082-2（抗扰度）、EN 61326（工业级）标准，兼容 CISPR 11 Class A 限值，抗 ESD、辐射场、电快速瞬变等干扰。
产品安全：
UL/UL-C 认证：适用于 I 类 A-D 组 2 区危险环境（T4 温度代码），作为 “关联设备” 为非易燃电路供电；
欧洲低电压指令（2006/95/EC）与 ATEX 指令（94/9/EC）：CENELEC（DEMKO）认证，适用于 Zone 2 环境，为 Group IIC 非易燃现场电路供电。
（二）系统集成与升级
100 系列 FBM 模块升级：FBM217 可直接替换 100 系列离散输入模块（如 FBM07A/B、FBM08、FBM20），通过适配对应的 TA（如 P0924HA 替换 FBM07A），实现硬件兼容与功能升级，无需重构现场接线。
事件序列（SOE）集成：支持 Foxboro Evo v8.x 及以上软件的 SOE 功能，结合 GPS 时间同步（可选），可实现跨控制处理器的毫秒级事件采集、存储与报告；v8.x 以下版本需通过 ECB6 和 EVENT 块实现 SOE，时间精度为秒级，无跨处理器同步。
