Rockwell Automation 1757-SRM(B 系列)模块
时间: 2025-09-02浏览次数:
Rockwell Automation 1757-SRM(B 系列)模块

Rockwell Automation 1757-SRM(B 系列)模块

基础信息
罗克韦尔自动化(Rockwell Automation)1757-SRM 系列 B 型 ProcessLogix 和 ControlLogix 系统冗余模块的安装说明,核心用途是指导用户将该冗余模块安装到 ProcessLogix 或 ControlLogix 冗余底盘对中,涵盖安装准备、操作步骤、故障处理、技术规格等全流程内容。


重要用户信息与安全规范

(一)核心安全警示定义
文档明确了不同安全标识的含义,以规避操作风险,具体如下:
标识 含义
WARNING 提示危险环境中可能引发爆炸,进而导致人身伤亡、财产损失或经济损失的操作场景
IMPORTANT 标注对产品成功应用和理解至关重要的信息
ATTENTION 指出可能导致人身伤亡、财产损失或经济损失的操作方式,同时说明如何识别、规避危险及后果
SHOCK HAZARD 设备(如驱动器、电机)上或内部的标签,警示存在危险电压
BURN HAZARD 设备(如驱动器、电机)上或内部的标签,警示表面可能达到危险温度
(二)特殊环境使用要求
北美危险场所认证:标记为 “CL I, DIV 2, GP A, B, C, D” 的产品仅适用于 I 类 2 区 A、B、C、D 组危险场所及非危险场所;系统组合使用时,需以最不利(“T” 编号最低)的温度代码确定整体温度等级,且设备组合需经当地主管部门检验。
欧洲危险场所认证:带 EEx 标识的产品符合欧盟 94/9/EC 指令,适用于潜在爆炸性环境,需安装在至少满足 IP54 防护等级的外壳中(I 类 2 区环境),且仅可与 ATEX 认证的背板搭配使用;同时,该设备不耐阳光及其他紫外线辐射,在 I 类 2 区环境中需防止瞬态干扰使电压超额定值 40% 以上。
通用环境要求:适用于污染等级 2 的工业环境、过电压类别 II 应用(符合 IEC 60664-1),海拔最高 2000 米(6561 英尺)无需降容;属于 IEC/CISPR 11 标准下的 1 组 A 类工业设备,若未采取适当防护措施,传导和辐射干扰可能影响电磁兼容性;设备为开放式设计,需安装在符合特定环境要求的外壳中,外壳需具备阻燃性(非金属外壳需达到 5VA、V2、V1、V0 或同等阻燃等级),且内部需借助工具才能接触。

模块基础信息与安装准备

(一)模块核心功能与外观
功能定位:1757-SRM(B 系列)模块用于 ProcessLogix 和 ControlLogix 系统的冗余控制,通过光纤连接实现主、备底盘的通信与状态同步,确保系统故障时的平稳切换。

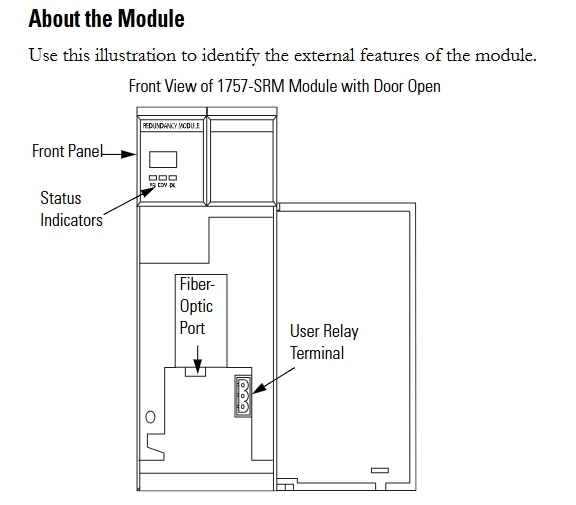

外观结构:正面包含状态指示灯、光纤端口、用户继电器端子,需通过这些组件实现模块状态监控、光纤连接及外部设备控制(如继电器联动)。
(二)安装前准备

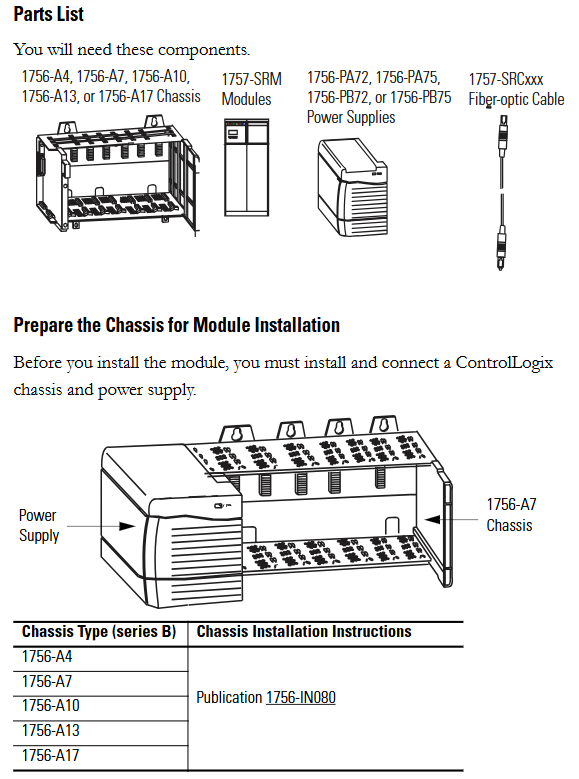

组件清单:需准备 1756-A4/A7/A10/A13/A17 系列底盘、1757-SRM 模块、1756-PA72/PA75/PB72/PB75 系列电源、1757-SRCxxx 系列光纤电缆。
静电防护:模块对静电敏感,操作前需触摸接地物体释放静电、佩戴经认证的接地腕带,避免触碰组件板的连接器 / 引脚及内部电路元件,闲置时需存放在防静电包装中,有条件时使用防静电工作站。
底盘与电源预处理:需先安装并连接 ControlLogix 底盘和电源,不同型号底盘(如 1756-A4/A7 等)及电源(如 1756-PA72/C、1756-PB72/B 等)需参考对应安装说明书(如 1756-IN080、1756-IN078 等)。
模块插槽选择:不同型号底盘的推荐插槽位置不同,例如 1756-A4 底盘推荐 1 或 2 号插槽,1756-A7 底盘推荐 4 或 5 号插槽,需严格按推荐位置安装以确保正常通信与冗余功能。


冗余系统组装步骤

(一)核心安装流程
光纤电缆连接:安装模块前,先将 1757-SRCxxx 系列光纤电缆(提供 1 米、3 米、10 米、50 米、100 米规格)一端连接到模块的光纤端口;若主、备底盘间距超过 100 米,需使用定制光纤电缆,要求 1300nm 波长下光损耗≤7dB、长度≤4 公里(2.49 英里),采用 62.5/125 微米多模光纤及专业安装的 SC 连接器。
模块安装:将 1757-SRM 模块分别安装在主、备底盘的对应插槽中(如主底盘插 5 号槽,备底盘也需插 5 号槽);安装时需对齐底盘上下导轨,将模块滑入并确保背板连接器正常对接,模块与其他已安装模块齐平时表示安装到位;拆卸时需按下模块右上角和左下角的锁定夹,再将模块滑出。
继电器端子接线:若使用用户继电器,需将导线穿过 Steward 28A2029-0A0 型号的铁氧体磁芯(磁芯尽量靠近导线绝缘层末端),再连接到可分离端子块,最后插入继电器端子;继电器端子需从与 SRM 底盘供电相同的线路获取外部直流电源,且需符合 UL Class 2(北美)或 CE SELV/PELV(欧洲)标准。
(二)系统配置关键操作
固件升级:升级前需备份数据(升级会覆盖旧数据),从罗克韦尔自动化支持网站(http://support.rockwellautomation.com)下载最新固件及 ControlFLASH 固件升级工具;仅给一个冗余底盘供电,等待模块显示 “FACT BOOT FLSH UPDT REQD”,启动升级工具完成固件安装,成功后模块显示 “PRIM”;重复操作升级另一底盘模块,若升级中断,重启底盘后模块会显示 “FACT BOOT FLSH UPDT REQD” 或 “USER BOOT FLSH UPDT REQD”,需重新升级。
主底盘指定与系统验证:
主底盘指定:先通电的底盘自动成为主底盘,模块显示 “PRIM” 且 PRI 指示灯变绿,继电器常开触点闭合;若两底盘同时通电,序列号较小的模块所在底盘成为主底盘;备底盘初始显示 “DISQ” 或 “SYNC”,PRI 指示灯不亮,继电器常开触点断开。
系统验证:主、备底盘通电后自动开始验证,验证主、备模块的硬件和固件兼容性。若备底盘显示 “SYNC”,表示配置和固件兼容;若显示 “DISQ”,可能是底盘配置不匹配、固件版本不一致、ControlNet 模块 Keeper 参数不同或 MAC 地址未设为相同节点地址,需排查并解决问题。

模块状态监控与故障处理

(一)状态指示灯与显示解读
模块状态显示(四字符):
启动时显示 “Txxx”(xxx 为十六进制测试编号)表示自检;
“????” 表示处于过渡状态;
“DISQ” 表示备底盘未通过验证,“SYNC” 表示备底盘已通过验证,“PRIM” 表示为主底盘;
“BOOT”“ERAS”“PROG” 分别表示启动模式(等待指令)、启动模式(擦除固件)、启动模式(加载新固件);
“Exxx”(xxx 为错误 / 故障代码)表示出现重大故障,会交替显示故障信息与错误代码。
健康状态指示灯:
熄灭:模块未通电;
常红:模块启动中自检,或发生严重故障;
闪红:模块正在更新 NVS、发生非严重故障,或配置错误;
常绿:模块正常运行;
闪绿:模块正常运行但未与其他模块通信。
模块间通信指示灯:
熄灭:模块未通电,或无通信活动;
红闪(<1 秒):模块已启动且建立伙伴通信;
常红:发生严重通信故障;
绿闪:存在通信活动(每 250 毫秒采样一次)。
底盘状态指示灯:
熄灭:模块未通电,或底盘处于备机 / 故障状态;
绿闪(<1 秒):通电中,伙伴模块正在确定主状态;
常绿:底盘为主机状态。
(二)故障类型与处理
故障分类:
轻微可恢复故障:不影响冗余操作,模块可能自行清除;
轻微不可恢复故障:不影响冗余操作,但无恢复机制;
严重可恢复故障:影响冗余操作(可能非即时),如备机模块故障可能在主机故障时影响控制;
严重不可恢复故障:致命故障,冗余操作停止,可能发生切换,需更换模块。
常见故障与处理措施:
| 故障代码 / 显示 | 故障描述 | 处理措施 |
| --- | --- | --- |
| CFG LOG ERR | 配置日志错误 | 无需操作 |
| COMM RSRC ERR | 通信资源错误 | 重置 1757-SRM 模块 |
| COMM ERR PRT2 | 端口 2 通信错误(模块间链路) | 检查或更换 1757-SRCxxx 光纤电缆 |
| FLSH UPDT REQD | 需要闪存更新 | 使用对应固件版本升级模块 |
| HDW ERR | 硬件故障 | 更换 1757-SRM 模块 |
| WDOG FAIL | 看门狗任务状态检查失败 | 更换 1757-SRM 模块 |
恢复指令:模块显示 “RPLC MOD” 需更换模块,“RSET MOD” 需重置模块,“REMV MOD” 需移除模块,“SEAT MOD” 需重新插入模块。


技术规格

(一)模块核心参数
类别 参数 数值
背板电流 3.3V dc 0.75A
5.1V dc 1.0A
24V dc 0.160A
尺寸(高 × 宽 × 深) 标准 ControlLogix 底盘(2 槽宽) 14.5×7×14 厘米(5.71×2.76×5.51 英寸)
重量 - 约 0.452 千克(14.53 盎司)
外壳防护等级 - 无(开放式)
温度代码 IEC T4
北美 T4A
最大功耗 - 11.28W
最大热耗散 - 38.49 BTU / 小时
隔离电压 继电器端子与系统间 持续 30V,基本绝缘类型(853V ac 测试 60 秒)
(二)冗余电缆参数
参数 数值
连接器 SC 型(光纤)
电缆类型 62.5/125 微米多模光纤
通道 1 个(发送和接收光纤)
波长 1300nm
(三)用户继电器端子参数
参数 数值
电源要求 11-30V dc;24V dc 时典型电流 270mA(需符合 UL Class 2 或 CE SELV/PELV 标准)
引导负载额定值 30V dc Class 2/SELV,100mA
接线类别(端口 1) 3
适用导线 0.3-2.1 平方毫米(22-14 AWG)实心或绞合屏蔽铜线,额定温度≥75℃(167℉),绝缘层最大 1.2 毫米(3/64 英寸)
端子块扭矩 0.6-0.8 牛・米(5-7 磅・英寸)
(四)环境规格
参数 数值
工作温度 0-60℃(32-140℉)(符合 IEC 60068-2-1、60068-2-2、60068-2-14 标准)
存储温度 -40-85℃(-40-185℉)(符合 IEC 60068-2-1、60068-2-2、60068-2-14 标准)
相对湿度 5%-95%(无冷凝)(符合 IEC 60068-2-30 标准)
振动(工作) 2g @ 10-500Hz(符合 IEC 60068-2-6 标准)
冲击(非工作) 50g(符合 IEC 60068-2-27 标准)
冲击(工作) 30g(符合 IEC 60068-2-27 标准)
辐射发射 符合 CISPR 11:1 组 A 类
静电抗扰度 接触放电 6kV,空气放电 8kV(符合 IEC 61000-4-2 标准)
(五)认证资质
模块通过 UL(工业控制设备,文件 E65584)、CSA(过程控制设备,文件 LR54689C;I 类 2 区危险场所,文件 LR69960C)、FM(I 类 2 区危险场所)、CE(符合 2004/108/EC EMC 指令)、C-Tick(符合澳大利亚无线电通信法)、EEx(符合 94/9/EC ATEX 指令)、TÜV(功能安全认证,最高 SIL 2)等多项认证,适用于不同地区和场景的合规要求。
