Emerson PACSystems™以太网交换机SLM082
时间: 2025-09-01浏览次数：
Emerson PACSystems™以太网交换机SLM082
Emerson PACSystems™以太网交换机SLM082
产品核心概况
（一）产品定位
SLM082 是一款功能强大的管理型工业交换机，适用于宽温、多尘、潮湿等工业恶劣环境，支持 Web、控制台（CLI）、第三方 SNMP 软件及专属 “PACSystems Ethernet Switch Configuration Tool” 进行管理，可同时配置多台交换机并监控状态。

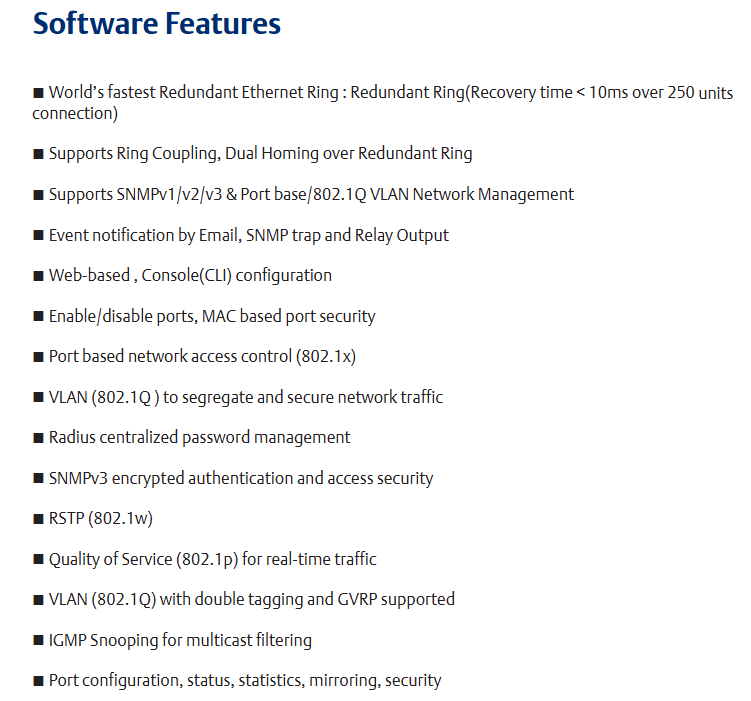

（二）软件核心功能
功能类别 具体说明
网络冗余 支持全球最快冗余以太网环（250 台设备级联时恢复时间＜10ms），可实现环耦合、双归属拓扑；兼容 RSTP（802.1w）快速生成树协议
网络管理 支持 SNMPv1/v2/v3 协议；支持基于端口 / 802.1Q 标准的 VLAN 划分；支持 LLDP（链路层发现协议）自动发现网络节点信息
事件通知 可通过电子邮件（SMTP）、SNMP Trap、继电器输出生成事件告警
流量控制 支持 802.1p 服务质量（QoS）保障实时流量；支持 IGMP Snooping 组播过滤，减少网络带宽占用
安全防护 支持端口使能 / 禁用、基于 MAC 地址的端口安全、802.1x 端口认证、Radius 集中式密码管理；SNMPv3 加密认证
（三）硬件核心特性
供电：三路冗余直流输入。
环境适应性：工作温度 - 40~70℃，存储温度 - 40~85℃，工作湿度 5%~95%（无冷凝），防护等级 IP30。
端口配置：8 个 10/100Base-T (X) 以太网端口（RJ45 接口）、2 个 100/1000Base-X SFP 光口、1 个控制台（Console）端口。
物理尺寸：52mm（宽）×106mm（深）×144mm（高）。
硬件安装
SLM082 支持两种安装方式，满足不同工业场景需求：
（一）DIN 导轨安装
交换机背板自带 DIN 导轨套件，直接将套件卡扣在标准 DIN 导轨上即可固定，安装步骤简单，无需额外打孔。
（二）壁挂安装
包装内含壁挂面板，需根据手册标注的尺寸（如孔径、孔距等）在墙面打孔，通过螺丝将壁挂面板固定后，再安装交换机。
硬件接口与指示灯

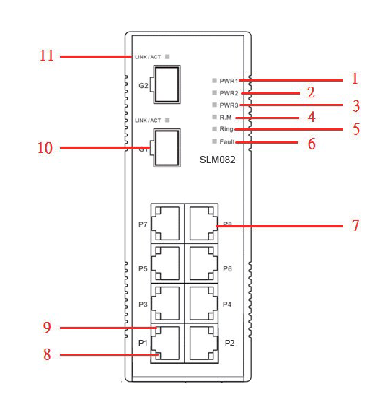

（一）前面板接口（表 3.1）
接口类型 数量 功能说明
10/100Base-T (X) 端口 8 个 RJ45 接口，支持自动协商（速率 / 双工模式），默认速率 “自动”、双工 “自动”、流控 “禁用”
100/1000Base-X SFP 端口 2 个 光口，用于连接光纤模块，支持高速数据传输
Console 端口 1 个 RJ45 接口，通过 RS-232 转接线连接计算机，实现 CLI 管理
Reset 按钮 1 个 按压 5 秒可将交换机恢复出厂设置
（二）前面板指示灯含义（表 3.2）
LED 标识 颜色 状态 说明
PW1/PW2/PW3 绿色 常亮 对应直流电源模块（PW1/PW2）或电源接口（PW3）已激活供电
R.M（Ring Master） 绿色 常亮 交换机为冗余环的主节点（Ring Master）
Ring 绿色 常亮 冗余环已启用；
慢闪：冗余环拓扑异常；
快闪：冗余环正常工作
Fault 黄色 常亮 发生电源故障或端口中断 / 故障
10/100Base-T (X) 端口 LNK/ACT 绿色 常亮：端口链路已建立；
闪烁：端口正在传输数据 对应以太网端口的链路与活动状态
10/100Base-T (X) 端口 Full Duplex 黄色 常亮 端口工作在全双工模式
SFP 端口 LNK/ACT 绿色 / 黄色 常亮：光口链路已建立；
闪烁：光口正在传输数据 对应光口的链路与活动状态
（三）顶部面板组件
端子排：包含 PW1/PW2（12-48V DC 电源输入）和继电器输出接口（1A@24VDC）。
电源接口（PW3）：12-45V DC 电源输入插孔。
Reset 按钮：按压 3 秒重置设备，按压 5 秒恢复出厂设置。
Console 端口：RJ45 接口，用于 CLI 管理连接。
线缆配置
（一）以太网电缆
适用标准：10BASE-T 支持 Cat.3/4/5 类非屏蔽双绞线（UTP），100BASE-TX 需使用 Cat.5 类 UTP。
最大传输距离：均为 100m（328 英尺），连接器为 RJ45。
引脚定义：100BASE-TX/10BASE-T 电缆中，引脚 1/2 用于发送数据，引脚 3/6 用于接收数据；支持自动 MDI/MDI-X 功能，可使用直连线连接计算机与交换机（无需交叉线）。
（二）SFP 光模块与光纤
光模块类型：支持多模（传输距离 0-550m，波长 850nm，光纤规格 50/125μm 或 62.5/125μm）和单模 SFP 模块，连接器为 LC 型。
连接规则：交换机 A 的 TX 端口需连接交换机 B 的 RX 端口，确保光信号正确传输。
（三）控制台电缆
线缆规格：包装内含 DB-9（母头）转 RJ45 电缆，用于连接计算机 COM 口与交换机 Console 端口。
引脚对应关系：计算机端（DB-9 公头）引脚 2（RD，接收数据）对应电缆 DB-9 母头引脚 2（TD，发送数据），引脚 3（TD，发送数据）对应母头引脚 3（RD，接收数据），引脚 5（GD，接地）对应母头引脚 5（GD，接地）。
Web 管理配置
Web 管理基于交换机内置的 HTML 网页（Flash 存储），支持 IE5.0 及以上浏览器（需启用 Java Applets 网络端口权限），同时兼容 HTTP 和 HTTPS 模式。
（一）登录准备与默认参数
默认参数：IP 地址 192.168.0.100，子网掩码 255.255.255.0，默认网关 192.168.0.254，用户名 / 密码均为 “admin”。
登录步骤：打开浏览器输入 “http:/// 设备 IP” 或 “https:/// 设备 IP”，输入用户名密码即可进入管理界面。
（二）核心配置功能
1. 基础设置（5.1.5）

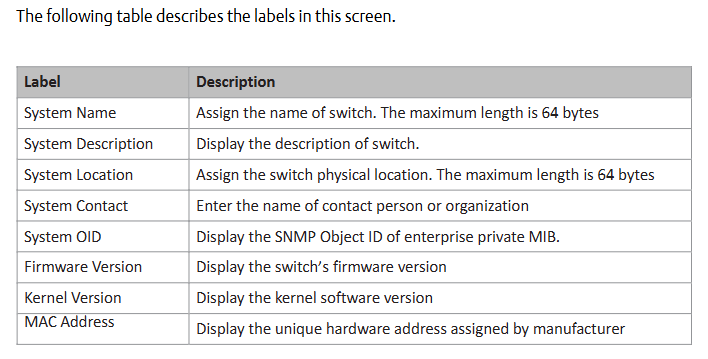

交换机信息：可修改系统名称（最大 64 字节）、物理位置、联系人，查看固件版本（默认 1.03）、内核版本（默认 v2.49）、设备 MAC 地址等。
管理员密码：需输入旧用户名 / 密码验证，新密码需满足 “至少 8 位、含 1 个大写字母、1 个数字、1 个特殊字符（如 @#$）”。
IP 配置：可手动设置 IP / 子网掩码 / 网关 / DNS，或启用 DHCP 客户端自动获取 IP（需网络中有 DHCP 服务器）。
SNTP 时间同步：启用 SNTP 客户端后，可设置时区（如 GMT 格林尼治时间）、SNTP 服务器 IP，支持夏令时配置（设置起止时间与偏移量）。
2. 备份与升级（5.1.6）
配置备份 / 恢复：通过 TFTP 服务器备份当前配置文件（如 data.bin），或从 TFTP 服务器恢复配置。
固件升级：需准备 TFTP 服务器并存放固件文件（如 image.bin），在界面中输入服务器 IP 和文件名，点击 “Upgrade” 完成升级（升级时禁止断电，需先移除物理环路）。
3. DHCP 服务器（5.1.7）
功能开关：启用后交换机作为 DHCP 服务器，可为局域网设备分配动态 IP。
参数配置：设置 IP 分配范围（如 192.168.0.2-192.168.0.200）、子网掩码、网关、DNS，以及 IP 租约时间（默认 168 小时）。
端口 - IP 绑定：可为指定端口分配固定 IP，确保设备每次连接均获取相同 IP。
4. 端口设置（5.1.8）
端口控制：设置端口使能 / 禁用、速率 / 双工模式（如自动协商、100-full）、流控模式（对称 / 非对称）、端口安全（启用后仅允许安全列表中的 MAC 地址转发数据）。
速率限制：可限制端口入站（Ingress）/ 出站（Egress）流量，支持按 “广播帧”“广播 + 组播帧”“广播 + 组播 + 泛洪单播帧” 分类限制。
端口聚合（Trunk）：支持静态聚合或 802.3ad LACP 动态聚合，将多个物理端口合并为逻辑链路以提升带宽；可设置聚合组中活动端口数量，故障时备用端口自动激活。
5. 网络冗余（5.1.9）
冗余环（Redundant Ring）：支持环、环耦合、双归属 3 种拓扑，需指定 “环主节点（Ring Master）”“第一环端口”“第二环端口”；环耦合用于将大环拆分为两个小环，减少拓扑变更影响；双归属用于通过 RSTP 链路连接冗余环与骨干交换机。
RSTP 配置：启用 RSTP 后，可设置网桥优先级（0-61440，需为 4096 的倍数，值越小优先级越高）、最大老化时间（6-40 秒）、Hello 时间（1-10 秒）、转发延迟（4-30 秒），需满足公式 “2×(转发延迟 - 1)≥最大老化时间≥2×(Hello 时间 + 1)”。
6. VLAN 配置（5.1.10）
802.1Q 标签 VLAN：基于 IEEE 802.1Q 标准，通过在以太网帧中插入 “VLAN 标签（VID）” 实现跨厂商交换机的 VLAN 划分，支持 GVRP 协议自动同步 VLAN 配置；默认所有端口属于 VID=1 的默认 VLAN（不可删除），可设置端口为 Access（仅承载 untagged 帧）、Trunk（仅承载 tagged 帧）、Hybrid（同时承载两种帧）模式。
基于端口的 VLAN：按端口划分逻辑网络，仅同 VLAN 成员可互传数据，未选中端口默认归为另一 VLAN；启用后忽略 VLAN 标签。
7. 流量优先级（5.1.12）
QoS 策略：支持 “严格优先级”（高优先级队列数据优先传输，直至为空）或 “8:4:2:1 加权公平队列”（按比例传输高 / 中 / 低 / 最低优先级队列数据）。
优先级分类：
基于端口：为每个端口分配 “高 / 中 / 低 / 最低”4 级优先级。
基于 COS/802.1p：根据帧中 802.1p 字段值（0-7）映射至 4 级队列。
基于 TOS/DSCP：根据 IP 头中 TOS/DSCP 字段值（0-63）映射至 4 级队列。
8. 安全配置（5.1.14）
IP 安全：仅允许 “安全 IP 列表” 中的 IP 通过 Web/SNMP 管理交换机。
端口安全：启用后禁止端口学习新 MAC 地址，仅转发安全列表中的 MAC 帧。
MAC 黑名单：丢弃目标 MAC 地址在黑名单中的帧，阻止特定设备接收数据。
802.1x 认证：需配置 Radius 服务器 IP、认证端口（默认 1812）、计费端口（默认 1813）、共享密钥等，支持端口 “接受（Accept）”“拒绝（Reject）”“认证决定（Authorize）”“不参与（Disable）”4 种授权模式。
9. 告警与监控（5.1.15-5.1.17）
系统告警：支持 SYSLOG（本地 / 远程服务器日志）、SMTP 邮件告警，可选择 “系统冷启动”“电源状态”“SNMP 认证失败”“冗余环拓扑变更” 等事件触发告警；故障继电器在告警时同步触发，Fault LED 常亮。
状态监控：查看 MAC 地址表（动态 / 静态条目，支持老化时间设置）、端口统计（收发数据量、错误帧等）、系统事件日志（可刷新 / 清空）、端口镜像（将源端口 TX/RX 数据复制到目标端口监控）。
