Rockwell 1746-IB32 数字量输入模块
时间: 2025-09-01浏览次数：
Rockwell 1746-IB32 数字量输入模块
Rockwell 1746-IB32 数字量输入模块
产品基础定位
型号归属：1746-IB32 是罗克韦尔自动化（Rockwell Automation）SLC 500 系列可编程逻辑控制器（PLC）的数字量输入模块，主要用于工业现场中采集离散型开关信号（如传感器、按钮、限位开关等输出的通断信号），并将其转换为 PLC 可识别的数字信号，实现对设备状态的实时监测。
典型应用场景：广泛应用于制造业生产线、机械设备控制、过程自动化等领域，例如流水线工位状态检测、电机启停信号采集、安全门开关状态监控等。
核心技术规格
（一）输入特性
规格类别 参考参数 说明
输入通道数 32 路 单模块支持 32 个独立数字量输入通道，可同时采集 32 路开关信号，通道间电气隔离，避免信号干扰
输入信号类型 直流（DC） 通常支持 24V DC 或 120V DC 两种常见工业直流电压（具体以官方文档为准），适配 NPN 或 PNP 型传感器输出
输入响应时间 ≤1ms（典型值） 快速响应现场信号变化，确保控制逻辑实时性，适用于对响应速度要求较高的场景
输入电流 7mA~10mA（每通道） 低功耗设计，减少整体系统能耗，同时兼容多数工业传感器的输出电流范围
（二）电气与防护
隔离方式：采用通道间光电隔离或分组隔离（如每 8 路 / 16 路一组隔离），隔离电压通常≥250V AC（1 分钟），有效抑制工业现场的电磁干扰（EMI）和接地环路问题。
过压 / 过流保护：部分型号内置过压保护电路（如瞬态电压抑制器 TVS）和过流保护（如自恢复保险丝），防止现场异常电压 / 电流损坏模块。
（三）物理与安装
外形尺寸：适配 SLC 500 系列标准机架（如 1746-A7/A10 等），通常为 “薄型模块” 设计，宽度约 32mm，高度与机架匹配（约 100mm），深度约 160mm（具体以官方数据为准），节省机架安装空间。

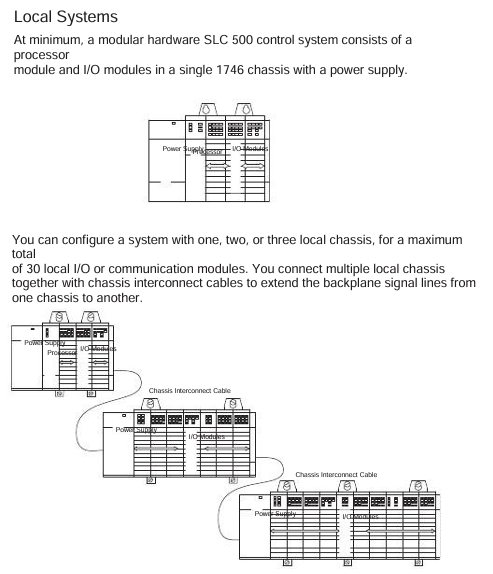

安装方式：采用 DIN 导轨安装或直接固定在 SLC 500 机架背板上，安装时需确保模块与机架总线可靠连接，保证数据传输与供电稳定。
（四）环境适应性
工作温度：-20℃~60℃（工业级标准），可在高低温工业环境中稳定运行，如车间、仓库、户外控制柜等场景。
湿度范围：5%~95% RH（无冷凝），适应潮湿环境，无需额外防潮措施（需配合控制柜整体防护）。
防护等级：模块本身防护等级通常为 IP20（面板安装部分），需安装在封闭控制柜内，避免粉尘、液体直接接触。
功能特点（基于 SLC 500 系列模块共性）
诊断功能：支持通道级故障诊断，如开路、短路检测，可通过 PLC 编程软件（如 RSLogix 500）读取诊断信息，快速定位故障通道，减少排查时间。
兼容性：完全兼容 SLC 500 系列所有 CPU 模块（如 1747-L511/L532 等），可与同系列数字量输出模块（如 1746-OB16）、模拟量模块（如 1746-NI8）混合安装，构建完整的控制系统。

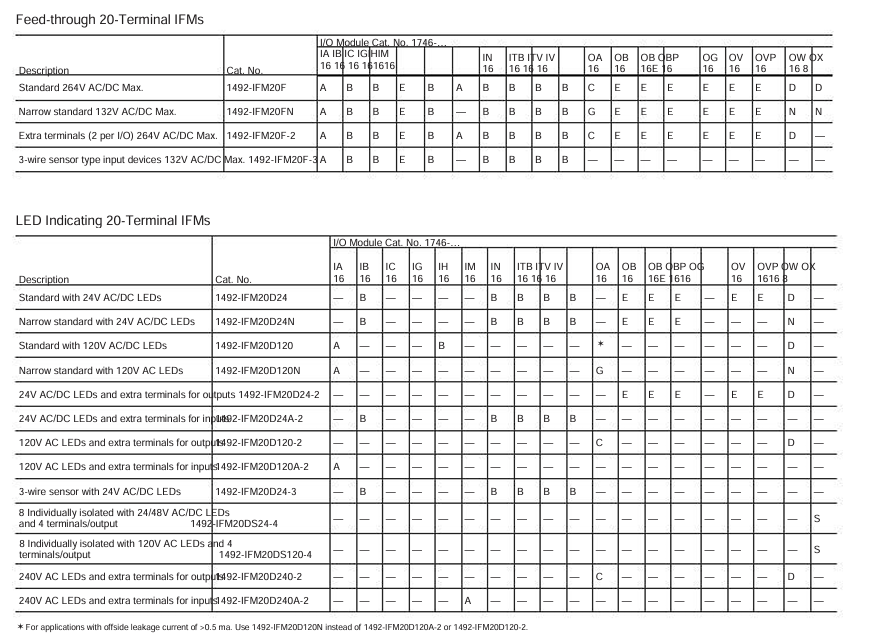

接线方式：采用可拆卸式端子排（如 1746-TB32 端子板），支持 “前接线” 或 “后接线”，接线操作便捷，后期维护时可直接拆卸端子排，无需拆除整个模块。
使用注意事项
供电要求：模块由 SLC 500 机架背板供电（通常为 5V DC 逻辑电源 + 24V DC 输入电源），需确保机架电源模块（如 1746-P2）输出稳定，避免电压波动导致模块故障。
信号布线：输入信号线应与动力线（如电机电缆）分开布线，减少电磁干扰；长距离布线（超过 100m）时需选用屏蔽双绞线，并做好接地处理。
模块地址设置：若机架中安装多个同类模块，需通过模块上的地址拨码开关设置唯一地址，确保 PLC 能正确识别各模块通道。
软件配置：在 RSLogix 500 中需正确配置模块类型（选择 “1746-IB32”）和输入滤波时间（可根据现场干扰情况设置，如 0.1ms~10ms），避免高频干扰导致误触发。
