Bently 3500/15 AC 和 DC 电源模块
时间: 2025-09-01浏览次数：
Bently 3500/15 AC 和 DC 电源模块
Bently 3500/15 AC 和 DC 电源模块
产品基础信息
产品名称：3500/15 AC 和 DC 电源模块（3500/15 AC and DC Power Supplies）
所属品牌：本特利内华达（Bently Nevada），隶属于贝克休斯（Baker Hughes）旗下，用于机械设备状态监测系统
文档信息：型号为 141530 Rev. N 的技术数据表（Datasheet）

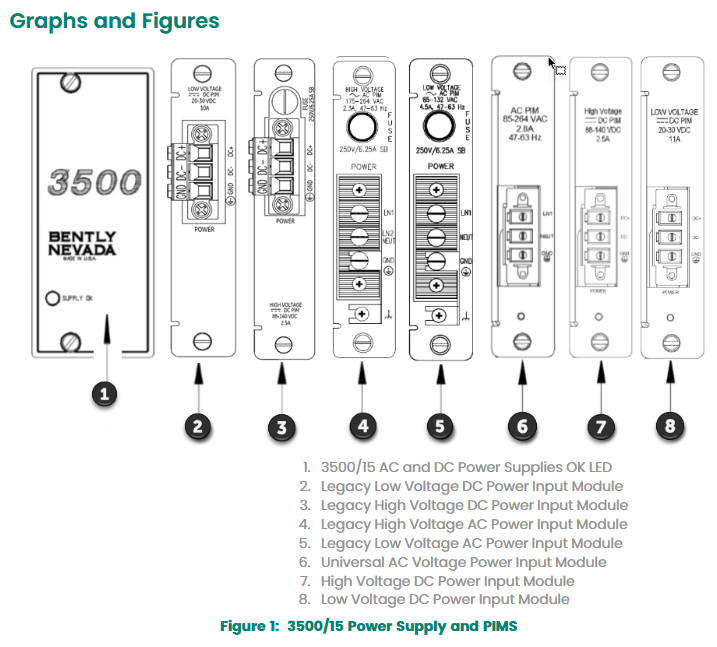

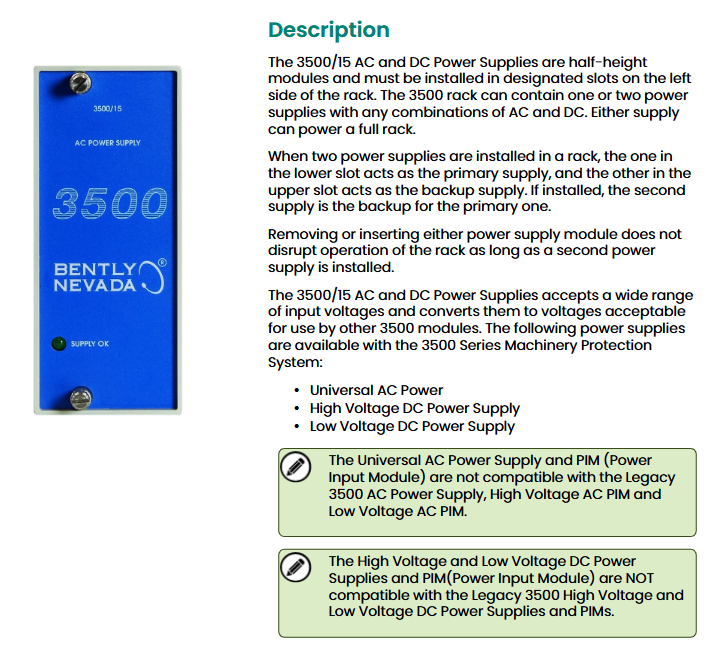

产品核心功能与安装特性
（一）模块定位与冗余设计
物理规格：为半高模块（half-height modules），必须安装在机架左侧的指定插槽中。
冗余配置：3500 机架可安装 1 个或 2 个电源模块（AC 与 DC 可任意组合），单个电源模块即可为整个机架供电；若安装 2 个，下方插槽的为主电源，上方的为备用电源，主电源故障时备用电源可无缝切换。
热插拔特性：只要机架中安装了 2 个电源模块，插拔任意一个模块均不会中断机架运行。
（二）电源类型与兼容性
可用电源类型：3500 系列机械保护系统支持三种电源选项，具体如下：
通用交流电源（Universal AC Power）
高压直流电源（High Voltage DC Power Supply）
低压直流电源（Low Voltage DC Power Supply）
兼容性限制：
通用交流电源及电源输入模块（PIM），与传统 3500 交流电源、高压交流 PIM、低压交流 PIM不兼容。
高压直流和低压直流电源及对应的 PIM，与传统 3500 高压 / 低压直流电源及 PIM不兼容。

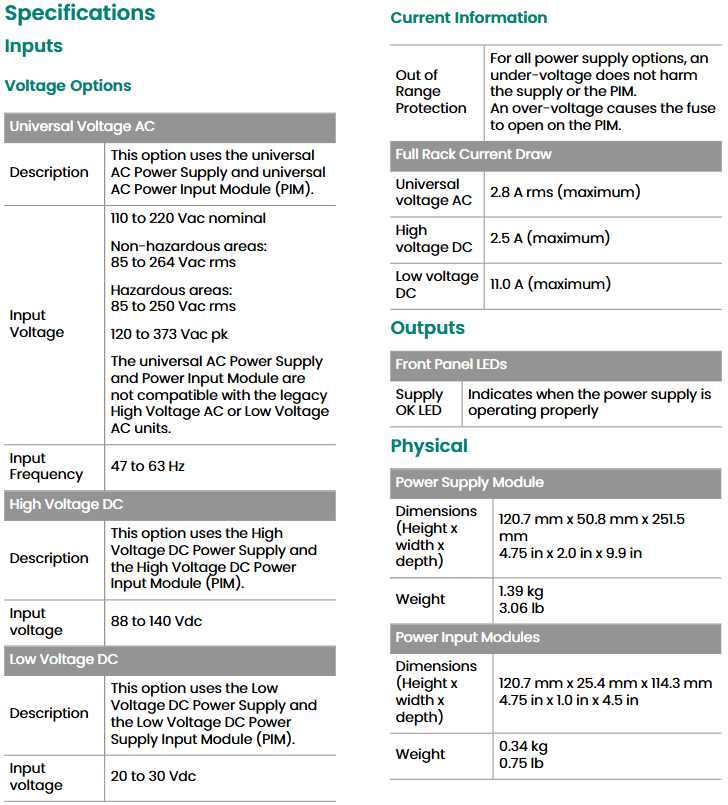

技术规格
（一）输入参数
三种电源类型的输入电压、频率等参数存在差异，具体如下表所示：
电源类型 输入电压范围 输入频率 其他说明
通用交流电源 额定 110-220 Vac；
非危险区域：85-264 Vac rms；
危险区域：85-250 Vac rms；
峰值 120-373 Vac pk 47-63 Hz 需搭配通用交流 PIM 使用
高压直流电源 88-140 Vdc - 需搭配高压直流 PIM 使用
低压直流电源 20-30 Vdc - 需搭配低压直流 PIM 使用
补充说明
电压保护：所有电源选项中，欠压不会损坏电源或 PIM；过压会导致 PIM 上的保险丝熔断。
满机架电流：通用交流最大 2.8 A rms；高压直流最大 2.5 A；低压直流最大 11.0 A。
（二）输出与指示灯
输出功能：将输入的宽范围电压转换为其他 3500 模块可使用的电压。
前面板指示灯（Supply OK LED）：当电源模块正常工作时，指示灯亮起。
（三）物理尺寸与重量
模块类型 尺寸（宽 × 高 × 深） 重量
电源模块 120.7 mm×50.8 mm×251.5 mm（4.75 in×2.0 in×9.9 in） 1.39 kg（3.06 lb）
电源输入模块（PIM） 120.7 mm×25.4 mm×114.3 mm（4.75 in×1.0 in×4.5 in） 0.34 kg（0.75 lb）
（四）机架空间要求
电源模块：需占用机架左侧的 2 个半高插槽，每个插槽可容纳 1 个电源模块，支持同时安装 2 个以实现冗余供电。
电源输入模块：为特殊半高模块，直接安装在对应电源模块的后方。
环境与合规认证
（一）环境限制
环境参数 范围
工作温度 -30 °C 至 + 65 °C（-22 °F 至 + 150 °F）
存储温度 -40 °C 至 + 85 °C（-40 °F 至 + 185 °F）
湿度 95%，无冷凝
（二）合规与认证
FCC 认证：符合 FCC 规则第 15 部分，需满足两个条件：不会产生有害干扰；必须接受任何接收到的干扰（包括可能导致非预期运行的干扰）。
EMC（电磁兼容性）：
符合欧盟 EMC 指令 2014/30/EU。
遵循标准：EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（工业环境发射）。
电气安全：
符合欧盟低电压指令 2014/35/EU。
遵循标准：EN 61010-1。
RoHS 认证：符合欧盟 RoHS 指令 2011/65/EU。
海事认证：
挪威船级社（DNV GL）：船舶、海上装置、高速轻型船舶分类规则。
美国船级社（ABS）：分类条件规则第 1 部分（钢质船舶规则、海上装置与结构规则）。
危险区域认证：
cNRTLus：I 类 2 区，AEx/Ex nA nC ic IIC T4 Gc；I 类 2 区，AEx/Ex ec nC ic IIC T4 Gc；I 类 2 区，A、B、C、D 组；环境温度 Ta=-20˚C 至 + 65˚C（-4˚F 至 + 149˚F），需按图纸 149243 或 149244 安装。
ATEX/IECEx：II 3 G，Ex nA nC ic IIC T4 Gc；Ex ec nC ic IIC T4 Gc；环境温度 Ta=-20˚C 至 + 65˚C（-4˚F 至 + 149˚F），需按图纸 149243 或 149244 安装。
订购与备件信息
（一）订购编码规则
3500/15 电源模块的订购编码格式为 “3500/15 -AA-BB-CC”，各字段含义如下：
AA（顶部插槽电源类型）：包括传统高压直流（88-140 Vdc）、传统低压直流（20-30 Vdc）、通用交流（85-264 Vac rms）、高压直流电源、低压直流电源、无（None）。
BB（底部插槽电源类型）：选项与 AA 一致。
CC（机构认证）：00（无认证）、01（CSA/NRTL/C，I 类 2 区）。
（二）主要备件清单
备件编号、备件描述
04310251、通用交流电源输入模块；电源输入盖螺丝（2 个 / 套）
129767、传统高压直流电源输入模块；3500/15 电源模块用户指南
118M0915-01、传统高压直流电源模块；通用交流电源输入模块更换连接器
118M0915-02、传统低压直流电源输入模块；传统低压直流电源模块；直流电源输入模块更换连接器
129M0198、高压直流 PIM；低压直流 PIM；高压直流电源 PIM（电源输入模块）更换保险丝
-（未指定编号）交流电源输入模块和传统高压直流电源输入模块通用更换保险丝；低压直流电源输入模块和传统低压直流电源模块通用更换保险丝（6.3×32 mm，快熔型，5A/500 Vac）；电源模块空白前面板（含螺丝，1 个 / 套）；电源模块后部输入连接器盖（1 个 / 套，需单独订购 04310251 螺丝）
