Horner APG HE693CALKIT模拟模块
时间: 2025-09-01浏览次数：
Horner APG HE693CALKIT模拟模块
Horner APG HE693CALKIT模拟模块
产品介绍
（一）产品功能
Horner APG HE693CALKIT 校准软件是一款计算机程序，用于支持特定 Horner APG 模拟模块的现场和工厂校准。
（二）套件组成
每套包含：带有校准软件的软盘、RS-232 9 针串行电缆、TTL-to-RS-232 转换器，以及带 10 针插头的 RS-232 带状电缆。
（三）软件运行要求
运行环境：需在使用 DOS 3.1 或更高版本的 IBM 或兼容计算机上运行。
硬件要求：需要文本显示器，并使用一个串行端口（COM1 或 COM2），程序默认使用 COM1。
（四）模块连接与准备
模拟模块需通过 RS-232 电缆，结合 TTL-to-RS-232 转换器或带 10 针插头的 RS-232 带状电缆（取决于待校准的模拟模块），连接到计算机上选定的串行端口。
模块无需在 PLC 中配置，但必须为模块的总线引脚提供适当的电源。
设置条件
（一）一般要求（2.1）
模块安装：待校准模块必须插入其将在应用中使用的 PLC 中；插入时 PLC 必须断电，模块正确插入 PLC 机架后，机架需垂直安装（见图 1），以保证模块良好通风；PLC 必须处于 “停止” 模式。
稳定时间：模块插入 PLC 并完成校准连接后，通电后需至少稳定 15 分钟，以确保达到适当的温度平衡。
环境要求：不得将模块或校准过程中涉及的任何设备暴露在极端温度变化环境中；可使用扩展机架进行校准。
（二）设置流程（2.2）
无额外特殊步骤说明，需结合设备准备和模块特定条件开展。
（三）设备要求（2.3）
校准器：需使用高质量校准器（如 Omega CL511），其精度必须比模块高 2 倍以上（例如，THM884 精度为 ±1 摄氏度，校准器精度需至少为 ±0.5 摄氏度）；建议所有 Horner Electric 模拟模块使用电池供电的校准器，校准任何热电偶模块时，必须使用电池供电的校准器。
导线要求：校准所用导线必须与应用中使用的导线相同，且需为高质量导线，长度需尽可能短；避免校准过程中导线暴露在过多射频（RF）或电磁干扰（EMI）环境中，以防引入误差。
（四）模块特定条件（2.4）
1. 模拟输入模块（2.4.1）
涵盖 HE693ADC406、HE693ADC405、HE693ADC415、HE693ADC410、HE693ADC420，通用要求如下：
校准器：精度比模块高 2 倍以上，且为电池供电。
导线：使用高质量导线，与应用中导线相同，长度最短。
环境：避免模块暴露在过多 EMI 或 RF、极端温度变化环境中。
安装与状态：模块需插入应用中使用的 PLC 插槽，通电连接后稳定至少 15 分钟，垂直安装（面板安装位置），PLC 处于 “停止” 模式；其中 HE693ADC406 校准过程中未使用的通道需短路并接地。
2. 模拟输出模块（2.4.2）
涉及 HE693DAC410、HE693DAC420，要求与模拟输入模块（除 HE693ADC406 的通道短路接地外）一致。
3. 电阻温度检测器（RTD）模块（2.4.3）
包括 HE693RTD600、HE693RTD601、HE693RTD660、HE693RTD665、HE693RTD666，除满足模拟输入模块通用要求外，额外要求：校准过程中未使用的通道需短路并接地；后缀为 - 20 的模块需在校准软件中使用 a=d 开关（PT100D）。
4. 应变片模块（2.4.4）
包含 HE693STG883、HE693STG884，要求与 RTD 模块一致（未使用通道短路接地）。
5. 热电偶模块（2.4.5）
涵盖 HE697THM160、HE693THM166 等多个型号，除满足模拟输入模块通用要求外，额外要求：后缀为 - 21 的模块需使用外部 ISOBLK 进行冷端补偿；校准过程中最后一个通道需短路并接地以优化冷端补偿；后缀为 - 02 的模块需在可执行文件中使用 “=k” 开关（参考 4.1 节）。
校准流程
（一）一般说明（3.1）
通用校准流程仅为基础框架，各模块校准流程略有差异，但核心逻辑一致，需按照后续各节描述的特定流程校准模拟模块；表 3.1 列出了模拟模块及其对应的校准文件，部分对应关系如下：
产品型号 校准软件 产品型号 校准软件
HE693ADC405 adc4x5.exe HE693THM166 thm166.exe
HE693ADC410、HE693ADC420 adciso.exe HE693THM665、HE693THM666、HE693THM668 thm668.exe
HE693ADC406 adc406.exe HE693THM884（REV. A,B,C） thm884_1.exe
HE693DAC410、HE693DAC420 daciso.exe HE693THM884（REV. D,E,F,G,H,HX,J,K,L） thm884_2.exe、THM884cal.exe（Windows 版）
（二）软件启动（3.2）
1. 启动步骤
从软盘列表中选择相应的可执行文件（例如，校准 HE693THM884 选择 Thm884.exe）。
在 DOS 提示符下输入对应命令运行校准程序：默认使用 COM1 端口时，输入 “Thm884” 并按 “ENTER”；需使用 COM2 端口时，输入 “Thm884 =C2” 并按 “ENTER”。
如需查看命令行开关及其说明，在 DOS 提示符下输入 “Thm884 = ?” 并按 “ENTER”。
2. 屏幕示例（3.2.1）
程序启动后，屏幕顶部会显示程序名称和版本，以 THM884 热电偶模块校准器（V2.04）为例，屏幕会展示通道数值、类型、刻度、零点等信息，以及模块型号、通道数量、硬件报警、版本等参数，同时提示各功能键（F1-F9、Esc）的作用（如 F1 校准 J 型热电偶、Esc 退出等）。
3. Windows 版软件安装与运行（3.2.2、3.2.3）
安装：加载包含 THM884cal.exe（Windows 版）安装文件的软盘，找到并选择 setup.exe 文件，按提示选择应用文件存储目录，安装完成后即可使用。
运行：在安装时指定的目录中找到 THM884cal.exe，双击文件打开应用程序；该版本操作与 DOS 版类似，若对功能有疑问，按 F12 键调出帮助文件。
（三）流程概述（3.3）
停用非易失性随机存取存储器（NVRAM）：若未提供 “停用” 选项，则会自动停用，此步骤关闭旧校准常数，使用默认值进行新校准，模块需重置以使用默认值。
禁用 PLC 配置：使模块使用默认值（模块通电时默认处于 PLC 配置模式）。
初始化模块：完成禁用 PLC 配置后执行。
执行校准：若为热电偶模块，需先选择校准类型，软件会提示校准过程中的各个步骤，需按提示操作。
更新 NVRAM：将新默认值更新到 NVRAM 中。
激活 NVRAM：使模块下次通电时使用存储的校准常数。
再次初始化模块：让模块重新读取 NVRAM 中的校准和滤波常数。
（四）模块特定校准流程（3.4）
各模块校准步骤及对应功能键如下（部分模块示例）：

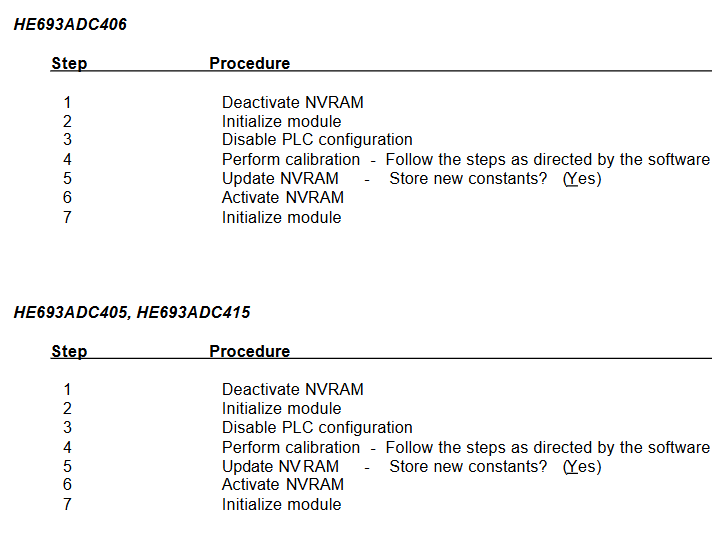

1. 模拟输入模块（3.4.1）
以 HE693ADC406、HE693ADC405/415、HE693ADC410/420 为例：
步骤 流程 功能键
1 停用 NVRAM F5
2 初始化模块 F6
3 禁用 PLC 配置 F8
4 执行校准（按软件提示操作） F1
5 更新 NVRAM（存储新常数，选择 “是”） F3
6 激活 NVRAM F4
7 初始化模块 F6
2. 模拟输出模块（3.4.2）
HE693DAC410、HE693DAC420 校准步骤与模拟输入模块一致，需注意：校准模拟输出模块时，PLC 必须处于非运行模式。
3. RTD 模块（3.4.3）
HE693RTD600 等型号：
步骤 流程 功能键
1 停用 NVRAM F7
2 初始化模块 F6
3 禁用 PLC 配置 F8
4 执行校准（按软件提示操作） F1、F2、F3
5 更新 NVRAM（存储新常数，选择 “是”） F5
6 激活 NVRAM F7
7 初始化模块 F6
4. 应变片模块（3.4.4）
HE693STG883、HE693STG884 校准步骤与模拟输入模块一致。
5. 热电偶模块（3.4.5-3.4.7）
HE697THM160、HE697THM260：步骤与 RTD 模块一致。
HE693THM166：步骤与模拟输入模块一致。
HE693THM406 等多型号：步骤与 RTD 模块一致。
HE693THM884（K 型 + 通道偏移校准）：使用 THM884_K.bat 批处理文件，共 15 个步骤，包括模块安装、通电、NVRAM 停用 / 激活、PLC 配置禁用 / 启用、校准执行、偏移设置与传输、NVRAM 更新、模块初始化等，部分步骤需使用 F1、F4、F5、F6、F7、F8 等功能键，最后需断电后再移除模块。
HE693THM894（K 型校准）：使用 THM894_K.bat 批处理文件，步骤与 HE693THM884（K 型 + 通道偏移校准）完全一致。

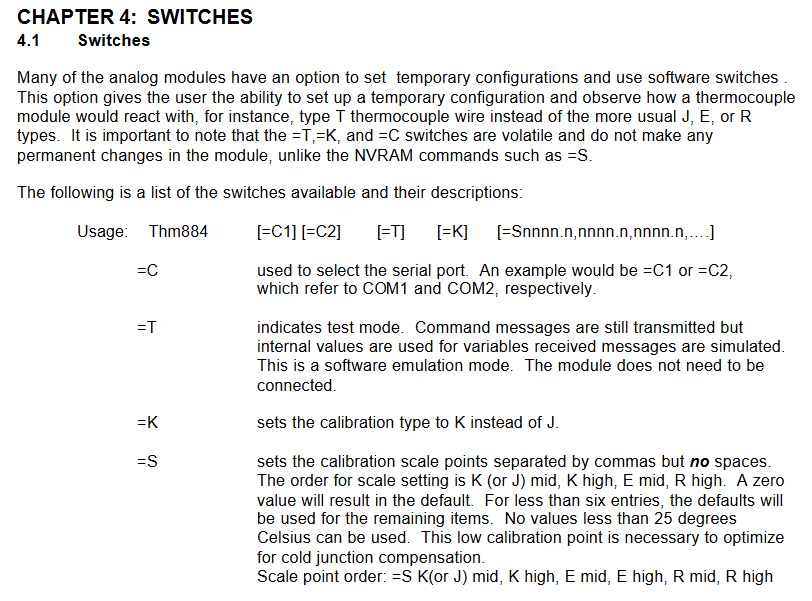

开关设置
（一）开关说明（4.1）
许多模拟模块可设置临时配置并使用软件开关，例如可观察热电偶模块使用 T 型热电偶导线（而非常用的 J、E、R 型）的反应；需注意，=T、=K、=C 开关为易失性，不会对模块造成永久性更改，而 = NVRAM 等命令（如 = S）会产生永久更改。开关使用格式为 “Thm884 [=C1] [=C2] [=T] [=K] [=Snnnn.n,nnnn.n,nnnn.n,…]”，各开关功能如下：
开关 功能描述
=C 用于选择串行端口，例如 = C1（COM1）、=C2（COM2）
=T 表示测试模式，仍传输命令消息，但变量使用内部值，接收消息为模拟生成（软件仿真模式），无需连接模块
=K 将校准类型设置为 K 型，而非默认的 J 型
=S 设置校准刻度点，各点用逗号分隔（无空格），顺序为 K（或 J）中值、K 高值、E 中值、E 高值、R 中值、R 高值；值为 0 时使用默认值；若少于 6 个条目，剩余条目使用默认值；刻度点不得低于 25 摄氏度（此低温校准点对优化冷端补偿至关重要）

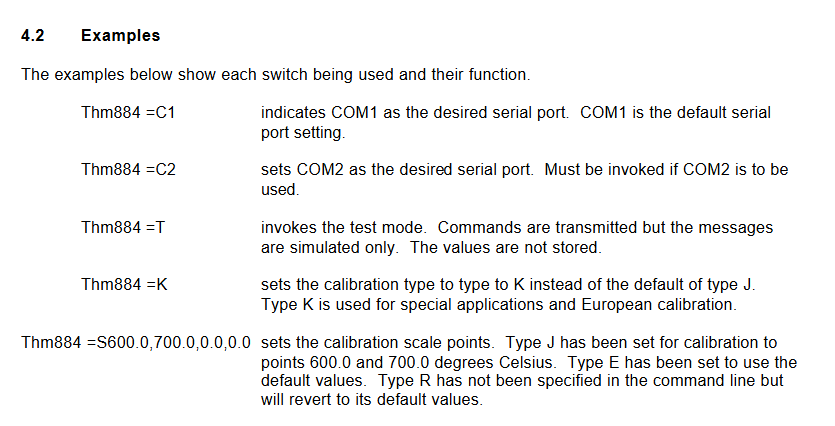

（二）示例（4.2）
命令 功能
Thm884 =C1 指定 COM1 为串行端口（默认端口）
Thm884 =C2 指定 COM2 为串行端口（需调用此命令才能使用 COM2）
Thm884 =T 启用测试模式，传输命令但仅模拟消息，不存储值
Thm884 =K 将校准类型设为 K 型（默认 J 型），适用于特殊应用和欧洲校准
Thm884 =S600.0,700
