GE Power Management SR489 发电机管理继电器
时间: 2025-08-28浏览次数：
GE Power Management SR489 发电机管理继电器
GE Power Management SR489 发电机管理继电器
产品概述
GE Power Management SR489 是一款专为中小型发电机设计的经济型管理继电器，集成保护、计量、监测、诊断等多重功能，可适配同步与异步发电机（支持 25/50/60Hz 频率），核心目标是保障发电机稳定运行并简化运维。
输入输出（I/O）配置
1. 输入模块

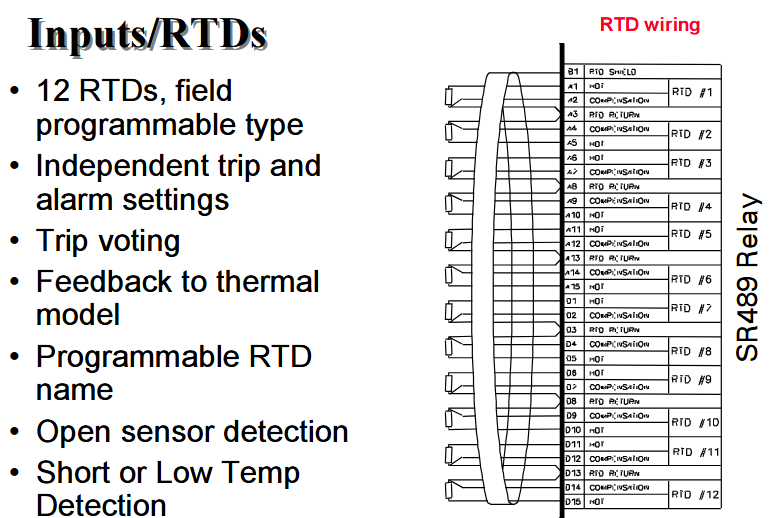

RTD 输入 12 路可现场编程 RTD - 支持独立跳闸 / 报警设置、跳闸表决功能
- 可反馈数据至热模型，支持传感器开路 / 短路 / 低温检测
- 允许自定义 RTD 名称，适配定子、轴承等不同监测场景
数字输入 9 路（2 路预定义 + 7 路可分配） - 预定义功能：设定值访问、断路器状态（52/a 或 52/b）
- 可分配功能：远程复位、测试输入、热复位、双设定值、顺序跳闸、励磁断路器异常、转速计（每转 1 次闭合）等

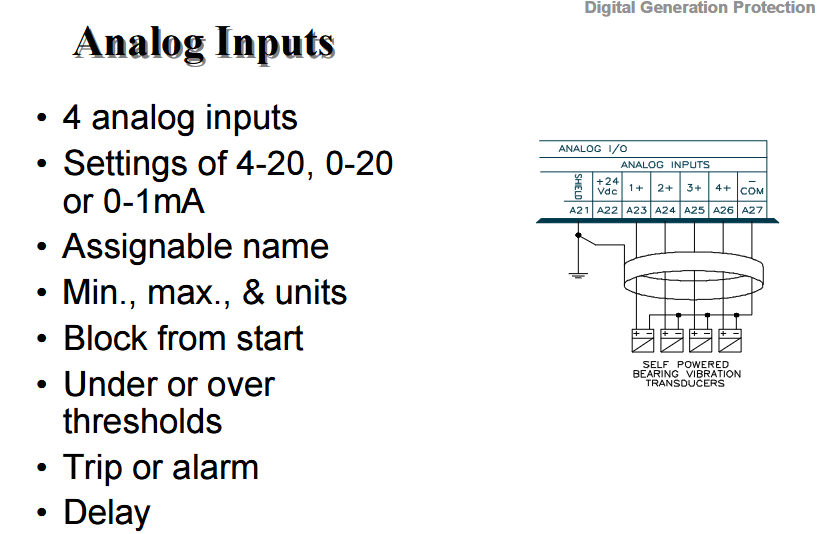

模拟输入 4 路 - 支持 3 种信号类型：4-20mA、0-20mA、0-1mA
- 可自定义名称、单位，设置最小 / 最大值，支持启动时屏蔽
- 可配置过 / 欠阈值，触发跳闸或报警（带延时设置）
2. 输出模块
输出继电器 6 路 Form C 型继电器 - 额定负载：10A/30-250V（交 / 直流），30A 可维持 0.2 秒
- 用于触发跳闸、报警等关键控制动作
模拟输出 4 路可编程（需按订单选择类型） - 可选信号：4-20mA 或 0-1mA
- 支持 29 种可编程参数，适配不同监测数据的对外传输需求
通信端口 3 个串行端口 - 1 个前置 RS232 端口（便于本地调试）
- 2 个后置 RS485 端口（支持多设备联网）
- 兼容 Modbus RTU 协议，实现远程数据交互
状态指示 22 个前置面板指示灯 + 40 字符真空荧光显示屏 - 显示屏支持 20 种可选滚动消息，可自定义文本
- 搭配按键，实现参数设置、状态查看、故障追溯
发电机保护功能

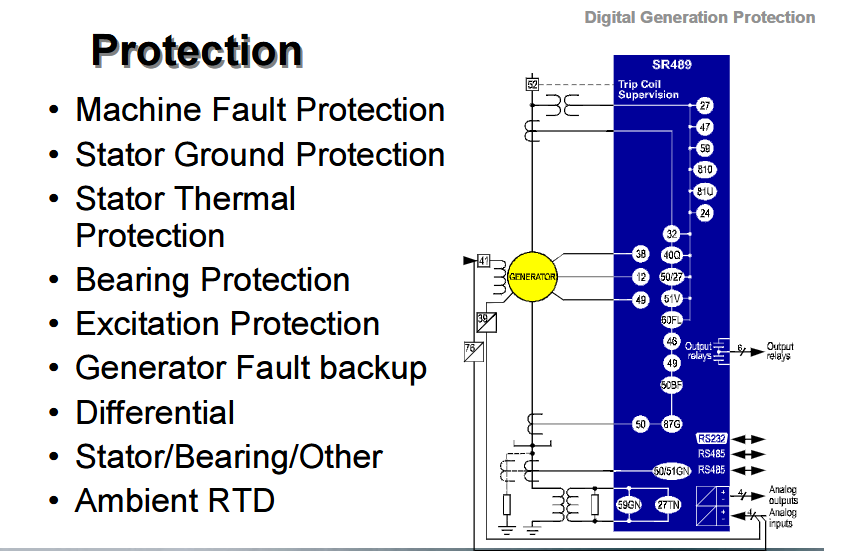

产品覆盖发电机全场景故障保护，按保护对象可分为以下类别，部分功能含细分技术特性：
机组故障保护 相差动保护（87G）、定子接地保护（64）、接地过流保护（50/51N）、反电动保护（32） - 相差动：支持双斜率特性
- 定子接地：95% 基波过压 + 15% 三次谐波欠压双重判定
热与励磁保护 定子热保护、励磁丢失保护（40Q）、过励磁保护（24，基于 V/Hz）、负序过流保护（46） - 过励磁：通过电压 / 频率比值监测，防止铁芯过热
电压与频率保护 欠压保护（27）、过压保护（59）、欠频保护（81U，2 组）、过频保护（81O，2 组）、电压相序反转保护（47） - 电压 / 频率保护：支持曲线选择，适配不同发电机耐受特性
特殊场景保护 启动瞬时过流（50S）、相位过流（51，可选电压制动）、意外通电保护、断路器故障检测、跳闸线圈监测、超速保护、VT 熔断器故障保护 - 相位过流：可作为系统后备保护，增强可靠性
温度与振动保护 轴承过热保护、轴承振动保护、环境 RTD 监测 - 基于 RTD 输入和振动传感器信号，实时监测设备健康状态
计量与监测功能
1. 电参数计量（实时 + 历史）
电流类：相电流、中性线电流、差动电流、负序电流、负载率（%）、不平衡率（%）；
电压与功率类：线电压（VLN）、相电压（VLL）、有功功率（MW）、无功功率（Mvar）、视在功率（MVA）、有功电能（MWh）、正 / 负无功电能（Mvarh）、功率因数（PF）；
频率与需求类：频率、电流 / 功率（MW/Mvar/MVA）需量（含峰值需量），且支持需量报警阈值设置。
2. 设备状态监测
物理量监测：RTD 温度（定子、轴承等）、转速（RPM，基于转速计输入）、4 路模拟输入信号（如振动、压力等）；
历史数据记录：学习并存储 RTD 最大值、模拟输入最小 / 最大值，便于长期趋势分析。
维护与诊断功能
1. 数据追溯与统计
事件记录：存储最近 40 条事件（带时间戳），记录跳闸次数、跳闸类型、启动次数、断路器操作次数、运行小时数；
故障数据：保留最后一次跳闸数据及跳闸前数据，支持波形捕获（16 个周期），助力故障根源分析。
2. 自诊断与测试
自测试：内置自诊断功能，异常时触发报警触点；
模拟模式：无需外部测试设备即可启动，支持故障前 / 故障设置、输出继电器测试、模拟输入测试，简化现场调试与培训。
物理与环境特性
结构设计：带防尘门、抽出式外壳（Drawout case），便于安装与维护；
工作环境：未明确标注具体温湿度范围，但作为工业级继电器，通常适配 - 20~70℃（运行）、-40~85℃（存储），湿度≤95% 无凝露（行业常规标准，需以官方最终规格为准）；
认证与兼容性：未直接提及具体认证（如 UL、IEC），但适配中小型发电机通用场景，可与主流控制系统通过 Modbus RTU 通信兼容。
订单选型参数（核心配置）
电流输入（CT） P1 1A CT 输入
P5 5A CT 输入
控制电源 LO 20-60Vdc / 20-48Vac
HI 90-300Vdc / 70-265Vac
模拟输出 A1 0-1mA 模拟输出
A2 4-20mA 模拟输出
