Siemens 6EP1334-3BA00（SITOP PSU200M）稳压电源
时间: 2025-08-28浏览次数：
Siemens 6EP1334-3BA00（SITOP PSU200M）稳压电源
Siemens 6EP1334-3BA00（SITOP PSU200M）稳压电源
核心产品定位与基础参数
产品型号：6EP1334-3BA00（SITOP PSU200M 系列）
功能定位：工业级稳压电源，提供可控、隔离的直流输出，支持过载、短路保护及并行扩容，适配自动化设备（如 PLC、传感器、执行器）供电需求
关键输出指标：输出电压 24V DC（可调范围 24~28.8V），额定输出电流 10A，典型输出功率 240W
输入特性
该电源支持 1 相和 2 相交直流输入，通过设备上的选择开关切换模式，具体参数如下：
输入维度 1 相 AC 输入规格 2 相 AC 输入规格 共性特性
供电电压 120~230V 230~500V - 宽范围输入设计（适应不同电网）
- 额定频率 50~60Hz，支持 47~63Hz 波动
输入电压范围 85~264V（宽压适配） 176~550V（宽压适配） 过电压抗性：1300Vpeak（持续 1.3ms）
额定输入电流 120V 时 4.4A；230V 时 2.4A 500V 时 1.1A 开机限流：最大 35A（+25℃环境）
电网缓冲时间 额定输出时最小 25ms；120/230V 时典型 150ms 400V 时典型 150ms 内置输入保险丝：T 6.3A（不可访问）
外部保护建议 推荐微型断路器 6A（特性 C/B） 需 2 极断路器，或指定型号（如 230V 用 3RV2011-1EA10，400/500V 用 3RV2011-1DA10） -

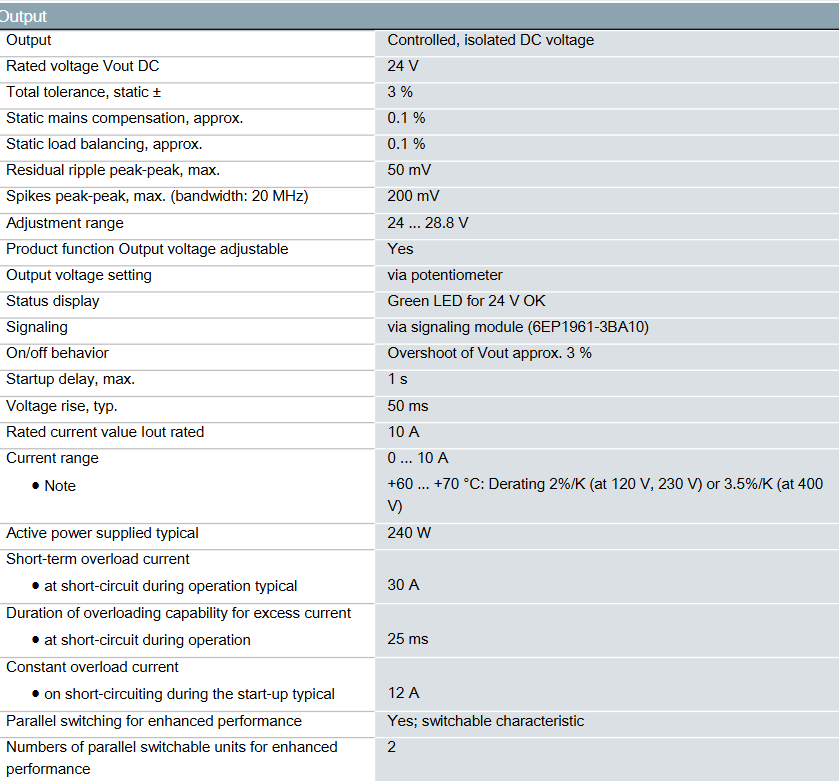

输出特性
输出端提供稳定的 24V DC 电压，支持电压调节与状态监测，核心参数如下：
输出维度 具体规格
电压精度 静态总公差 ±3%；电网波动补偿≈0.1%；负载波动补偿≈0.1%
纹波与尖峰 残余纹波（峰 - 峰）最大 50mV；尖峰（峰 - 峰，20MHz 带宽）最大 200mV
电压调节 支持 24~28.8V 调节，通过设备上的电位器操作
启动与响应 启动延迟最大 1s；电压上升时间典型 50ms；开机过冲≈3%
负载适配 电流范围 0~10A；环境温度 + 60~+70℃时需降额（120/230V 时 2%/K，400V 时 3.5%/K）
动态性能 负载跳变（50%→100%/100%→50%）时：电压波动 ±3%，响应时间典型 2ms，最大 5ms
扩容能力 支持 2 台设备并行切换（增强输出功率），需设置匹配特性

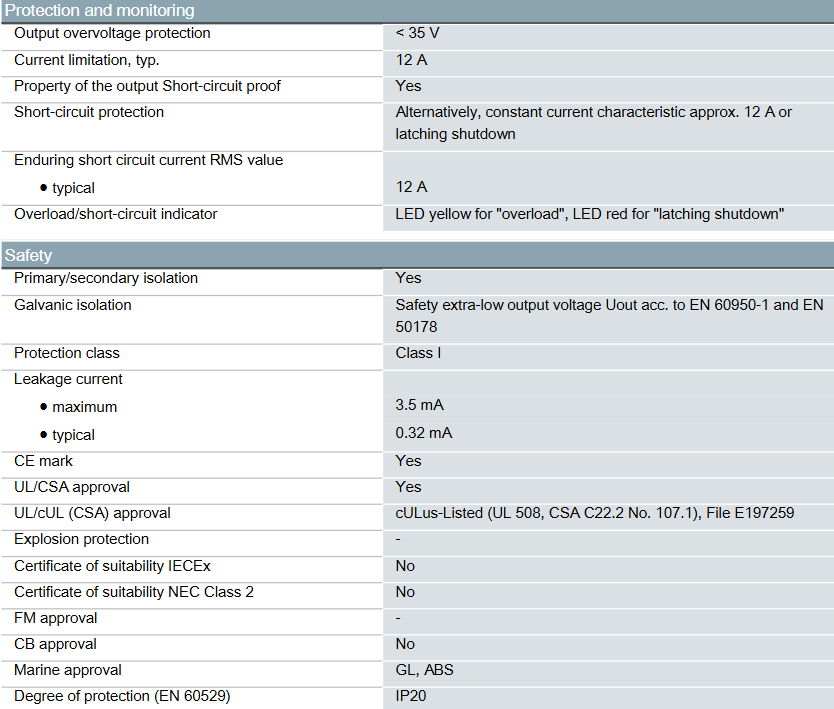

保护与监测功能
电源集成多重保护机制，同时通过 LED 指示灯反馈运行状态，保障设备安全与故障排查：
功能类别 具体功能与规格
输出保护 1. 过压保护：输出电压＜35V 时触发
2. 过流限制：典型 12A
3. 短路保护：两种模式可选（恒流 12A 输出，或锁存关机）
4. 持续短路电流：典型 12A RMS
状态指示 1. 绿色 LED：24V 输出正常
2. 黄色 LED：过载报警
3. 红色 LED：锁存关机（短路等严重故障）
4. 支持外接信号模块（6EP1961-3BA10）扩展 signaling
隔离与安全 1. 原边 - 副边隔离，输出为安全特低电压（符合 EN 60950-1、EN 50178）
2. 防护等级 Class I
3. 泄漏电流：最大 3.5mA，典型 0.32mA
认证与环境适应性
1. 认证与合规
基础认证：CE 标志；UL/cUL 认证（符合 UL 508、CSA C22.2 No. 107.1，文件号 E197259）
特殊认证：船舶认证（GL、ABS）；无防爆认证（IECEx/FM）、无 NEC Class 2 认证、无 CB 认证
EMC 合规：发射干扰符合 EN 55022 Class B；电源谐波限制符合 EN 61000-3-2；抗干扰符合 EN 61000-6-2
2. 环境参数
环境维度 具体要求
温度范围 运行：-25~+70℃（自然对流）；运输 / 存储：-40~+85℃
湿度等级 符合 EN 60721 气候类 3K3，无冷凝
防护等级 IP20（外壳防护，防止手指接触内部，防直径＞12mm 固体异物）
平均无故障时间（MTBF） 40℃环境下 904,159 小时

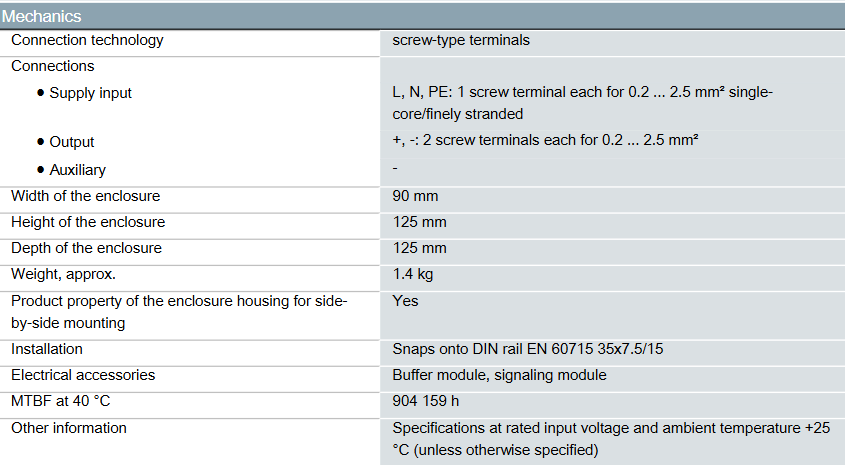

机械与安装特性
机械维度 具体规格
连接方式 螺丝端子；输入（L/N/PE）：每端适配 0.2~2.5mm² 单芯 / 多股线；输出（+/-）：每端 2 个端子，适配 0.2~2.5mm² 线
外形尺寸 宽度 90mm；高度 125mm；深度 125mm；重量约 1.4kg
安装方式 卡扣式安装在 DIN 导轨（符合 EN 60715 35x7.5/15 规格）；支持并排安装
可选配件 缓冲模块（增强电网中断时的供电连续性）、信号模块（扩展状态反馈）
核心优势总结
宽压适配：输入支持 85~550V 宽范围，适配 1 相 / 2 相电网，适应工业场景电压波动；
高稳定性：输出电压精度高，纹波小，动态负载响应快，保障敏感设备供电；
安全可靠：集成过压、过流、短路保护，配合 LED 状态指示，便于故障排查；
灵活扩展：支持 2 台并行扩容，可外接缓冲 / 信号模块，适配不同功率与监测需求；
工业耐用：宽温运行（-25~+70℃），高 MTBF，符合多项工业认证，适配恶劣环境。
