Eaton MTLx544-S 系列（MTL4544/S、MTL5544/S）中继电源供应器
时间: 2025-08-28浏览次数：
Eaton MTLx544-S 系列（MTL4544/S、MTL5544/S）中继电源供应器
Eaton MTLx544-S 系列（MTL4544/S、MTL5544/S）中继电源供应器
产品核心定位
MTLx544-S 系列（含 MTL4544/S、MTL5544/S）是伊顿（Eaton）旗下 MTL 品牌推出的工业级两通道中继电源供应器，核心用于 hazardous（危险）区域与安全区域间的 4/20mA 信号传输与供电。其为危险区域（如 Zone 0、Div. 1）的 2 线制 / 3 线制 4/20mA 变送器或 HART 智能变送器提供全浮动直流电源，同时将信号中继至安全区域的负载，并支持 HART 数字通信信号在 4/20mA 电流环上的双向传输（仅 MTLx544，MTLx544S 为电流沉模式），适配石油化工、天然气、制药等存在爆炸性环境的过程工业场景。
关键技术规格
1. 通道与信号特性
通道数量 2 个独立通道，支持同时为 2 台变送器供电与信号中继
信号范围 - 危险区域输入：0~24mA（含超量程）
- 安全区域输出（MTLx544）：4~20mA（标准）、0~24mA（全范围）
- 安全区域电流沉（MTLx544S）：支持外部电流源输入，最大负载阻抗 600Ω
传输精度 - 20℃ 时：优于 15μA（低误差，确保信号保真）
- 温度漂移：<0.8μA/℃（宽温环境下信号稳定性高）
响应时间 50μs 内达到最终值的 10%（快速响应，适配动态测量场景）
2. 供电与负载能力
危险区域变送器供电 - 输出电压：20mA 时为 16.5V（满足多数 2 线制变送器供电需求）
- 电源特性：全浮动直流电源，避免接地环路干扰
安全区域电源输入 - 电压范围：20~35V dc
- 最大电流消耗（20mA 信号时）：24V dc 下 96mA
- 功率 dissipation：MTLx544 为 1.4W@24V dc，MTLx544S 为 1.9W@24V dc
安全区域负载能力 - MTLx544（驱动负载）：24mA 时最大负载阻抗 360Ω，20mA 时最大 450Ω
- MTLx544S（电流沉）：最大电压源 24V dc，输出阻抗 >1MΩ（低泄漏，减少信号干扰）
信号纹波 安全区域电路纹波 <50μV 峰峰值（低噪声，保障信号纯净度）
3. 危险区域适配与安全合规
危险区域认证 - 适用区域：Zone 0（IIC，T4~T6）、Div. 1（Group A）（需配合相应认证的变送器）
- 安全参数（每通道）：

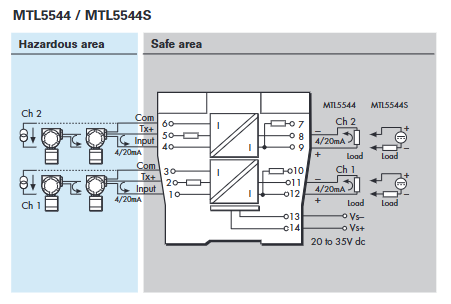

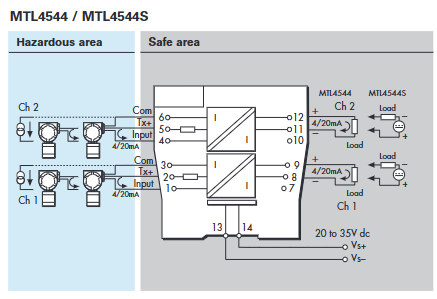

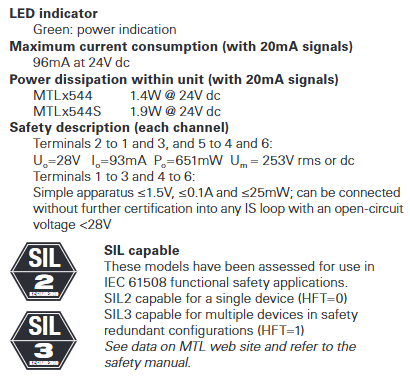

- 端子 2-1/3、5-4/6：U=28V，I₀=93mA，P₀=651mW，Uₘ=253V rms（交流 / 直流）
- 端子 1-3、4-6：简易设备（≤1.5V，≤0.1A，≤25mW），可接入开路电压 <28V 的本安（IS）回路
功能安全（SIL） - 单设备：SIL 2 能力（HFT=0，硬件容错 0）
- 冗余配置：SIL 3 能力（HFT=1，硬件容错 1）
- 标准：符合 IEC 61508 功能安全标准，需参考安全手册确认具体应用配置
4. 通信与指示
通信支持 - MTLx544：支持 HART 数字通信（仅端子 1-2、4-5 通道），实现 4/20mA 电流环上的双向数字信号传输（适配智能变送器调试与数据读取）
- MTLx544S：不支持 HART 通信（仅电流沉功能）
LED 指示 绿色 LED：电源状态指示（电源正常时点亮，便于现场故障排查）
核心功能与差异
1. 共性功能
全浮动供电：为危险区域变送器提供隔离式直流电源，避免接地环路导致的信号干扰，提升测量精度；
信号中继与保护：将危险区域的 4/20mA 信号安全传输至安全区域负载，同时通过安全参数限制（如电压、电流、功率）保障危险区域电路本安特性；
宽温稳定性：低温度漂移（<0.8μA/℃），适配工业环境 - 40℃~+70℃ 典型工作温度（文档未明确，参考 MTL 同类产品），确保信号在温度波动下的可靠性。
2. 型号差异（MTLx544 vs MTLx544S）
特性 MTLx544（含 MTL4544、MTL5544） MTLx544S（含 MTL4544S、MTL5544S）
安全区域工作模式 电流源模式：主动驱动安全区域负载（输出 4/20mA 信号） 电流沉模式：作为被动负载接收外部电流源信号（如 4 线制变送器输出）
HART 通信支持 支持（端子 1-2、4-5 通道） 不支持
负载阻抗限制 24mA 时 360Ω、20mA 时 450Ω 最大 600Ω
典型应用 2 线制 / 3 线制 4/20mA/HART 变送器（需供电 + 信号传输） 4 线制变送器（自带电源，仅需信号接收）或外部电流源信号采集
典型应用场景
石油化工现场：为 Zone 0 区域的压力、温度变送器供电，中继信号至安全区域的 DCS/PLC 系统，同时通过 HART 读取变送器诊断数据；
天然气处理厂：Div. 1 区域的流量变送器信号传输，利用 SIL 冗余配置（多设备并联）满足 SIL 3 安全回路要求；
制药行业：防爆车间的液位变送器供电与信号隔离，避免电源干扰影响药品生产过程控制精度。
安装与注意事项
接线规范：危险区域接线需符合本安回路要求（如使用屏蔽双绞线，屏蔽层单端接地），端子对应需严格遵循手册（如 MTL4544 端子 1-3 为通道 1 危险区域，7-10 为安全区域负载）；
电源适配：安全区域输入电源需稳定在 20~35V dc，避免电压波动导致设备重启或信号异常；
HART 通信：仅 MTLx544 支持 HART，需确保通信线缆阻抗匹配（建议使用 MTL 推荐线缆），避免数字信号衰减；
冗余配置：如需 SIL 3 能力，需采用多台设备冗余连接（HFT=1），并参考 MTL 安全手册完成功能安全评估。
