Schneider 140DDI84100 离散输入模块
时间: 2025-08-27浏览次数：
Schneider 140DDI84100 离散输入模块
Schneider 140DDI84100 离散输入模块
核心产品定位与基础参数
该模块属于Modicon Quantum 自动化平台的直流离散输入模块，核心基础参数如下：
离散输入数量：16 个
通道分组：每组 8 个通道
输入逻辑类型：正逻辑（灌电流型，Positive (sink)）
地址需求：占用 1 个输入字
模块形态：标准格式
产品重量：0.3kg
认证标识：符合 CE 认证

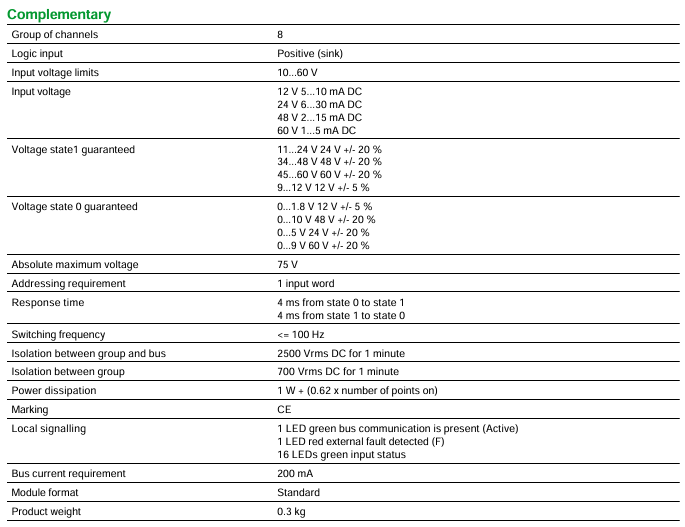

电气性能指标
1. 输入电压与电流
输入电压范围：10-60V DC，不同电压下对应电流要求不同：
12V DC：5-10mA
24V DC：6-30mA
48V DC：2-15mA
60V DC：1-5mA
电压状态阈值（保证值）：
状态 1（高电平）：12V±5% 时为 9-12V，24V±20% 时为 11-24V，48V±20% 时为 34-48V，60V±20% 时为 45-60V
状态 0（低电平）：12V±5% 时为 0-1.8V，24V±20% 时为 0-5V，48V±20% 时为 0-10V，60V±20% 时为 0-9V
绝对最大电压：75V DC
2. 响应与开关性能
响应时间：状态 0→1 和状态 1→0 均为 4ms
开关频率：≤100Hz
3. 隔离与功耗
隔离性能：通道组与总线间隔离 2500Vrms DC（持续 1 分钟），通道组之间隔离 700Vrms DC（持续 1 分钟）
功耗：1W +（0.62× 已启用点数）
总线电流需求：200mA
信号指示与抗干扰能力
1. 本地信号指示（LED）
绿色 LED（Active）：表示总线通信正常
红色 LED（F）：表示检测到外部故障
16 个绿色 LED：分别对应 16 个输入点的状态（显示输入是否有效）

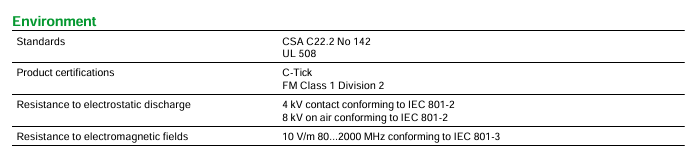

2. 抗干扰标准
静电放电抗性：接触放电 4kV、空气放电 8kV（符合 IEC 801-2 标准）
电磁场抗性：10V/m（频率 80-2000MHz，符合 IEC 801-3 标准）
环境与认证要求
1. 环境适应范围
工作环境温度：0-60°C
存储环境温度：-40-85°C
相对湿度：95%（无冷凝）
工作海拔：≤5000m
2. 产品认证标准
遵循标准：CSA C22.2 No 142、UL 508
产品认证：C-Tick 认证、FM Class 1 Division 2 认证

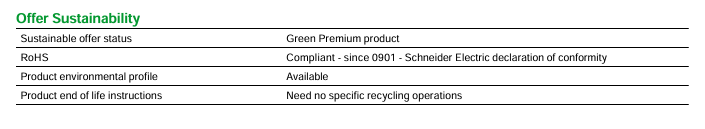

可持续性与环保属性
可持续供应状态：属于 “Green Premium 产品”（施耐德绿色优选产品）
RoHS 合规性：自 2009 年 1 月起符合 RoHS 标准，有施耐德电气符合性声明
产品环境档案：可获取
报废处理：无需特殊回收操作，简化后续环保处理流程
