Modicon Quantum 140ACI03000 模拟输入模块
时间: 2025-08-26浏览次数：
Modicon Quantum 140ACI03000 模拟输入模块
Modicon Quantum 140ACI03000 模拟输入模块
产品核心信息与定位
1. 基础定位
所属平台：Modicon Quantum 自动化平台。
产品类型：8 通道多量程差分模拟输入模块，主要用于工业场景中模拟信号（电压、电流）的采集，适用于需要高精度信号检测的自动化控制系统。
2. 停产与替代信息
停产关键时间：2022 年 12 月 31 日正式停产，2030 年 12 月 31 日终止服务。
推荐替代型号：BMXAMI0810（X80 系列 8 通道高速隔离式模拟输入模块），需注意替代模块的接口、参数兼容性，确保与原有系统适配。
核心技术参数
输入与测量特性
参数类别 具体规格
输入通道 8 个差分模拟输入通道
输入类型 支持 1...5 V 电压信号、4...20 mA 电流信号
分辨率 12 位
输入阻抗 电流信号：±0.01% 精度下 250 Ω；电压信号：＞20 MΩ
绝对最大输入 电压：50 V DC；电流：25 mA
测量精度 - 绝对精度误差：满量程的 ±0.05%，最大不超过满量程的 ±0.1%
- 线性误差：满量程的 ±0.04%
- 温度漂移：满量程的 ±0.0025%/°C，最大不超过满量程的 ±0.005%/°C
共模抑制比 60 Hz 频率下＞-72 dB
滤波特性 单极点低通滤波，3 dB 截止频率 15 Hz（±20% 偏差）
更新时间 5 ms
隔离与防护
通道与总线隔离：1000 V DC 常规隔离，可承受 3000 V DC 电压 60 秒。
通道间隔离：30 V DC，防止通道间信号干扰。
故障检测：支持断线故障检测（4...20 mA 信号）、欠压范围检测（1...5 V 信号），便于及时发现信号异常。
电气与物理规格
规格类别 详情
总线电流需求 240 mA
功率损耗 2 W
模块格式 标准格式，适配 Modicon Quantum 系列机架
净重 0.3 kg
地址需求 占用 9 个输入字地址空间，需在系统配置中预留对应地址资源
状态指示与故障诊断
模块配备多组 LED 指示灯，用于实时反馈运行状态与故障信息，具体功能如下：
总线通信指示灯（绿色）：亮起表示总线通信正常（Active 状态），熄灭或闪烁表示通信异常。
外部故障指示灯（红色）：亮起表示模块检测到外部故障（如信号超量程、断线等）。
通道启用指示灯（8 个绿色）：对应 8 个输入通道，单个亮起表示该通道已启用并正常工作。
通道故障指示灯（8 个红色）：对应 8 个输入通道，单个亮起表示该通道存在故障（如信号异常、通道损坏等）。
环境适应性与合规性
环境参数
环境类别 规格要求
工作环境温度 0...60 °C
存储环境温度 -40...85 °C
相对湿度 95%（无冷凝），适应高湿度工业场景
工作海拔 ≤5000 m，适用于高海拔地区安装
抗静电放电能力 接触放电 4 kV、空气放电 8 kV（符合 IEC 801-2 标准）
抗电磁场干扰 80...1000 MHz 频率下，10 V/m 场强（符合 IEC 801-3 标准）
认证与合规性
合规类别 具体认证 / 标准
安全认证 UL 508、CSA C22.2 No 142、FM Class 1 Division 2、cUL 认证，满足工业安全规范
环保合规 - 欧盟 RoHS：主动合规（产品超出欧盟 RoHS 法定范围，提供 RoHS 声明）
- 无汞设计，符合环保要求
- 中国 RoHS：提供 RoHS 声明
- 提供产品环境档案、循环利用档案及报废信息
- 欧盟 WEEE 指令：需按特定废物收集流程处理，禁止混入普通生活垃圾
标识 带有 CE 标识，符合欧盟相关电磁兼容与安全标准
包装与质保
包装规格
提供两种包装规格，适配不同采购与运输需求：
包装类型 单位类型 包装内数量 重量 尺寸（长 × 宽 × 高）
包装 1 PCE（个） 未明确标注 450 g 31 cm × 16.5 cm × 4.8 cm
包装 2 S03（箱） 未明确标注 3.6 kg 40 cm × 30 cm × 30 cm
连接与安装

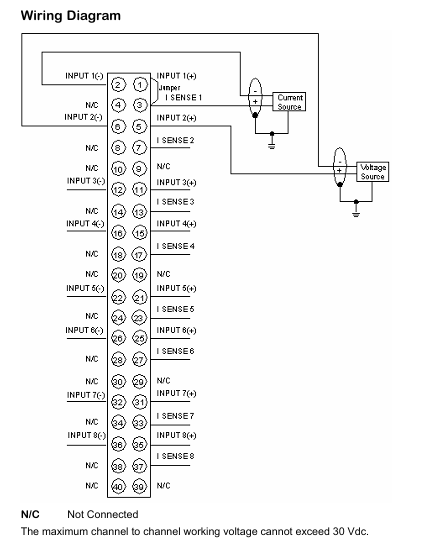

接线 diagram 关键说明
通道接线：每个输入通道包含正负极（如 INPUT 1 (+)、INPUT 1 (-)），部分引脚标注 “N/C”（Not Connected），表示无需连接，避免误接线导致模块损坏。
Sense 引脚：设置 SENSE2-SENSE8 引脚，用于信号检测与补偿，需根据实际信号类型（电压 / 电流）正确连接，确保测量精度。
通道间电压限制：通道间工作电压不得超过 30 V DC，防止电压过高导致通道间干扰或损坏。

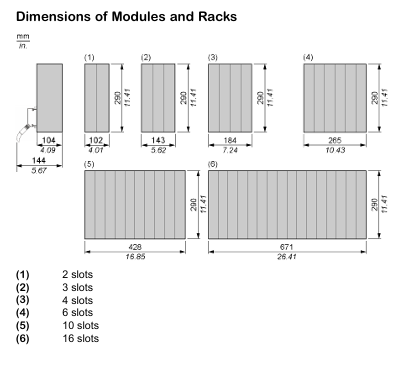

机架安装
模块适配 Modicon Quantum 系列标准机架，支持 2 槽、3 槽、4 槽、6 槽、10 槽、16 槽等多种机架规格，安装时需确保模块与机架接触良好，固定牢固，避免振动导致接触不良。
