Emerson DeltaV大容量电源
时间: 2025-08-22浏览次数：
Emerson DeltaV大容量电源
Emerson DeltaV大容量电源
基本概述
DeltaV Bulk Power Supplies（大容量电源模块）是艾默生为 DeltaV 分布式控制系统打造的高效、可靠电源解决方案，涵盖5A、10A、20A、40A 系列 AC-DC 电源及20A、40A、80A 系列冗余模块，同时提供带 conformal 涂层（防腐蚀涂层）和 IP67 防护等级的特殊型号，可满足系统电子设备与现场设备的供电需求，是 DeltaV 系统的核心供电组件，具备易用性、高可用性、灵活性与小体积等优势。
核心优势
（一）易用性强，安装便捷
标准化安装：所有常规型号均支持水平安装在 T 型 DIN 导轨上，标签文字朝上即可完成基础固定，无需复杂工具；IP67 防护等级型号（VE5139/VE5140）采用 chassis 安装（通过集成安装耳片），适配户外或潮湿环境。
统一供电输出：主流型号提供 24V DC 标准输出（部分型号支持 12V DC），电压调节范围 23.5-28.5V DC（12V 型号为 11.5-15.5V DC），可直接匹配 DeltaV 系统及现场设备的供电需求，无需额外电压转换。
清晰的状态反馈：内置 DC-OK 报警继电器（常开触点，200mA/50V DC），当输出电压＞18.5V DC（±5%）时触发信号，便于实时监控电源运行状态，故障可及时察觉。
（二）高可用性，稳定可靠
高效冗余设计：冗余模块基于主动 MOSFET 技术，相比传统二极管模块电压降更低（典型值 0.2V）、效率更高，减少热量损耗，提升系统可靠性；支持 1:1 冗余配置，主备电源自动切换，避免单点故障导致断电。
宽环境适应性：常规型号工作温度 - 40°C~70°C（60°C~70°C 时功率线性降额至 75%），存储温度 - 40°C~85%，相对湿度 5%~95%（无冷凝），抗冲击（10g RMS，三轴向，每轴 11ms）、抗振动（2.5g RMS，10-2000Hz 随机振动）；IP67 型号（VE5139/VE5140）防护等级升级至 IP66/67，支持 - 40°C~70°C 工作（60°C~70°C 功率降额至 50%），可耐受 100% 冷凝湿度，适配户外、潮湿或粉尘环境。
多重保护机制：所有型号内置不可更换熔断器（仅针对内部故障，短路 / 过载不会导致熔断器失效），具备过流、过压保护；部分型号（如 IP67 系列）符合 NEC Class 2 标准（UL1310），电子限流设计进一步保障安全。
（三）灵活性高，成本可控
多规格选型：电流覆盖 3.8A~40A（单路）、7.6A（双路，VE5140），功率覆盖 100W~960W，可根据系统负载灵活选择；冗余模块电流匹配电源规格（20A/40A/80A），支持负载分担，满足不同规模系统的冗余需求。
特殊需求适配：提供带 conformal 涂层的型号（如 VE5122/VE5124 等），符合 ISA-S71.04-1985 G3 级空气污染物标准，适用于腐蚀性环境；IP67 型号（VE5139/VE5140）采用防水防尘设计，适配户外或恶劣现场环境，无需额外防护外壳。
低功耗与节能：常规型号 AC 效率＞88%（5A 型号）~93%（40A 型号），主动功率因数校正（典型值 0.92~0.98），减少电网损耗；冗余模块空载功耗低至 0.5mW，进一步降低系统能耗。
（四）小体积设计，节省空间

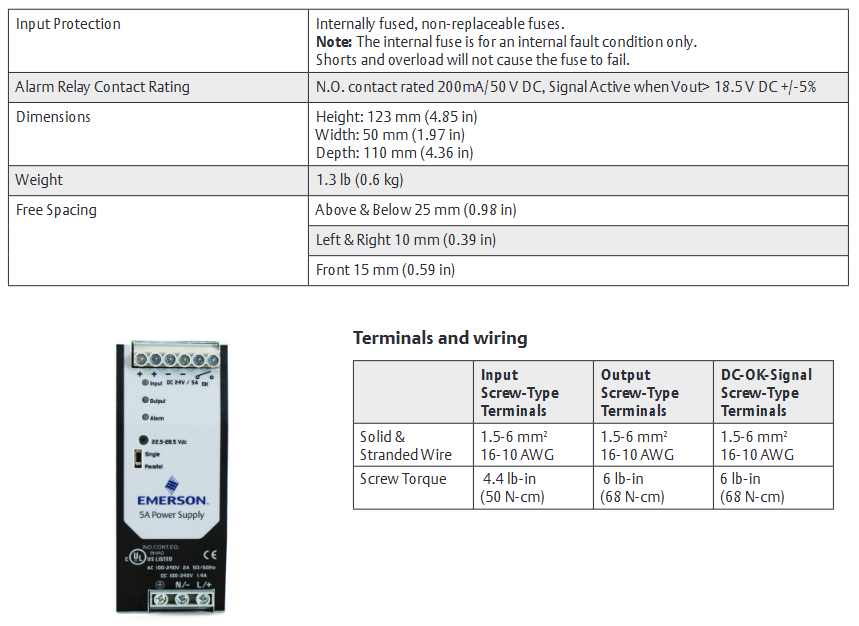

常规型号高度统一为 123mm（4.85in），宽度仅 50mm（5A）~180mm（40A），深度 110mm~127mm，所需安装间隙小（上下 25mm~40mm、左右 10mm~15mm、前方 15mm），可密集安装在机柜内，大幅节省空间；IP67 型号尺寸紧凑（如 VE5139：120.1mm×177.8mm×45.7mm），户外安装无需额外占位。
主要产品型号与核心参数
（一）AC-DC 电源模块（常规型号）
型号 输入规格（AC/DC） 输出规格（DC） 核心特性
VE5138 85-264V AC/90-375V DC，43-67Hz 24V/5A，120W（峰值 180W/4s） 效率＞88%，纹波＜50mVpp，防护 IP20
VE5123 85-264V AC/90-375V DC，43-67Hz 24V/10A，240W（峰值 360W/4s） 效率＞90%，纹波＜50mVpp，防护 IP20
VE5126 85-264V AC/90-275V DC，43-67Hz 24V/20A，480W（峰值 720W/4s） 效率＞92%，纹波＜100mVpp，防护 IP20
VE5128 85-264V AC/108-375V DC，43-67Hz 24V/40A，960W（峰值 1440W/4s） 效率＞93%，纹波＜200mVpp，防护 IP20
VE5137 85-264V AC/90-375V DC，43-67Hz 12V/15A，180W（峰值 270W/4s） 效率＞86.5%，纹波＜100mVpp，防护 IP20
VE5122~VE5129 同上述对应型号 同上述对应型号 增加 conformal 涂层，适用于 G3 腐蚀性环境
（二）AC-DC 电源模块（IP67 防护型号）
型号 输入规格（AC/DC） 输出规格（DC） 核心特性
VE5139 85-264V AC/100-353V DC，50/60Hz 24V/3.8A，100W IP66/67 防护，效率＞80%，纹波＜50mVpp，支持户外安装
VE5140 85-264V AC/100-353V DC，50/60Hz 24V/7.6A（双路 3.8A），2×100W IP66/67 防护，效率＞85%，纹波＜50mVpp，双路独立输出
（三）冗余模块
型号 输入电压范围（DC） 输出电流规格 核心特性
VE5134 10.8-30.8V DC 0-26A（持续），26-50A（5s） 电压降 0.2V，空载功耗 0.5mW，支持 20A 电源冗余
VE5135 10.8-30.8V DC 0-40A（持续），40-65A（5s） 电压降 0.2V，空载功耗 0.5mW，支持 40A 电源冗余
VE5136 10.8-30.8V DC 0-80A（持续），80-120A（5s） 电压降 0.2V，空载功耗 1.18mW，支持 80A 电源冗余
VE5131~VE5133 同上述对应型号 同上述对应型号 增加 conformal 涂层，适用于 G3 腐蚀性环境
认证与合规性
所有常规型号通过以下认证，确保行业合规性：
安全认证：UL 508、CSA C22.2 No.107.1（工业控制设备），UL 60950-1/CSA C22.2 No.60950-1（ITE 设备），符合低电压指令（IEC/EN60950-1）。
危险区域认证：UL 60079-15/CSA E60079-15（Class I, Zone 2），ATEX II 3 G Ex ec nC IIC Gc，IECEx Ex ec nC IIC Gc，GOST Zone 2（俄罗斯）。
船舶认证：ABS、DNV-GL、劳氏船级社（LR）、法国船级社（BV）Type Approval，符合 IACS E10 标准。
EMC 合规：符合 EN 61326-1（EMC）、EN 61010-1（安全），确保在工业环境中抗电磁干扰。
注：VE5139/VE5140 无危险区域及船舶认证，仅适用于常规环境。
订购与配套
型号区分：常规型号与带 conformal 涂层型号通过后缀区分（如 5A 常规为 VE5138，涂层型号为 VE5122）；IP67 型号为独立系列（VE5139/VE5140）。
安装配件：常规型号需搭配 T 型 DIN 导轨，IP67 型号需 M4 螺丝（紧固扭矩 1N・m）；所有型号接线需符合端子规格（如输入 / 输出端子支持 1.5-6mm² 导线，螺丝扭矩 4.4-15.6lb-in）。
