Emerson DeltaV SD Plus 控制器
时间: 2025-08-22浏览次数：
Emerson DeltaV SD Plus 控制器
Emerson DeltaV SD Plus 控制器
基本概述
DeltaV SD Plus 控制器是艾默生 Process Management 推出的 S 系列控制器成员，核心功能是实现现场设备与控制网络其他节点的通信与控制，同时集成 DeltaV I/O 子系统以简化快速安装。它兼容早期 DeltaV 系统创建的控制策略与配置，在继承 M 系列控制器全部功能的基础上，新增对基于 CHARM 的数字编组（Digital Marshalling）支持，且控制语言执行方式可参考《Control Software》产品数据表。其定位为中小
型应用场景，与 SX 控制器形成互补，通过可扩展设计匹配不同工艺的控制需求，同时具备高可靠性与易用性。

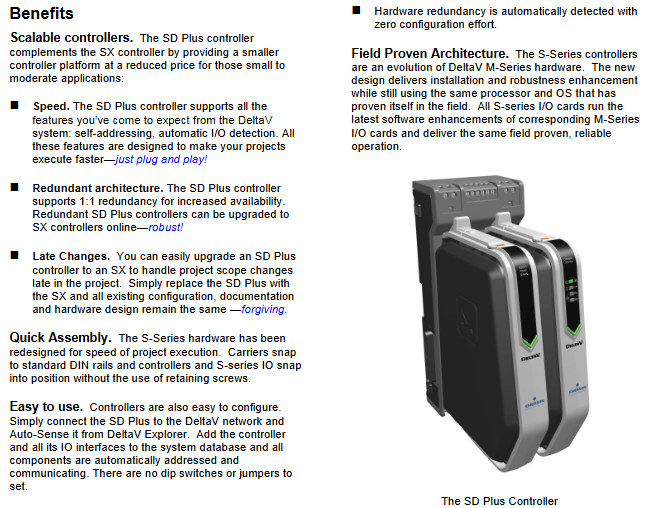

核心优势
（一）可扩展性强，适配灵活需求
分级控制器互补：作为 S 系列的中小型控制器，与 SX 控制器搭配形成 “分级选择”——SD Plus 以更小的平台尺寸和更低成本，适配中小规模应用；若项目后期需求扩容（如 scope 变更），可在线将冗余 SD Plus 控制器升级为 SX 控制器，且原有配置、文档及硬件设计完全保留，无需重新开发。
冗余架构支持：支持 1:1 冗余配置，通过增加备用控制器和电源提升系统可用性，冗余切换稳定可靠，满足工业场景对连续性的高要求。
I/O 扩展能力：本地总线可连接最多 8 个 I/O 载体（每载体 8 张卡），共 64 张传统 I/O 卡；同时支持额外 16 个远程 I/O 单元（传统卡式 I/O）；还兼容基金会现场总线、Profibus DP、DeviceNet、AS-i 等现场总线技术，以及串行接口卡和以太网 I/O 接口，适配多样化设备接入需求。
（二）快速组装与易用性
免工具快速安装：S 系列硬件采用全新设计，载体可卡扣式安装在标准 DIN 导轨上，控制器与 S 系列 I/O 无需固定螺丝即可卡入到位，大幅缩短机柜组装时间，提升项目执行效率。
即插即用配置：接入 DeltaV 网络后，通过 DeltaV Explorer 的 “自动检测（Auto-Sense）” 功能即可识别控制器，系统会自动将控制器及其所有 I/O 接口添加到数据库，并完成地址分配与通信配置，无需设置 DIP 开关或跳线，降低操作门槛。
便捷的编程与管理：采用 IEC-61131 标准编程技术（功能块、顺序功能图、结构化文本）开发控制策略；控制器自动生成带时间戳的诊断与事件报告，便于故障追溯；控制执行速率可根据工艺动态特性设置（100ms~60s），且控制器会自动调整调度；支持跨系统通过模块名引用任意参数，无需关注物理位置；系统时钟同步，确保全系统时间驱动事件的一致性。
（三）成熟可靠的架构与数字编组支持
现场验证的稳定性：S 系列控制器基于 DeltaV M 系列硬件演进而来，沿用经现场验证的处理器与操作系统，仅优化安装便利性与鲁棒性；所有 S 系列 I/O 卡运行 M 系列 I/O 卡的最新软件增强版，保持相同的高可靠性运行表现，降低技术迭代风险。
数字编组（Electronic Marshalling）设计：支持基于 CHARM 的分布式 I/O 方案 ——CHARM I/O 卡（CIOC）通过控制器的冗余以太网端口连接，单个控制器最多可接入 16 个 CIOC，每个 CIOC 提供 96 个可单独配置的信号类型，可灵活安装在任意位置，相比传统编组 I/O 子系统大幅减小系统占地面积，简化系统设计与扩展。
无线与新型 I/O 支持：兼容 WirelessHART I/O 卡，单张卡可实现最多 100 个 WirelessHART 设备的冗余通信，保障无线数据的高可用性；单个控制器最多支持 16 张 WirelessHART I/O 卡，满足工业无线化需求。
（四）适应恶劣环境与合规性
宽环境适应性：额定适用于 G3 腐蚀性环境，工作温度范围 - 40°C~70°C，防护等级达 IP20（NEMA 12），可直接安装在靠近工艺设备的远程位置，也可搭配 CHARM I/O 卡用于传统中央编组机柜，适配多样安装场景。
多重认证合规：通过 CE（EMC 符合 EN 61326-1:2006、LVD 符合 EN 61010-1:2001）、CSA（CAN/CSA-C22.2 系列标准）认证；符合 NAMUR NE21 规范；已提交危险区域（ATEX/IECEx Zone 2、FM Class 1 Div 2）与船舶应用（IACS E10、ABS、DNV、劳氏船级社等）认证申请，同时支持俄罗斯 GOST Zone 2 危险区域认证，满足不同地区与行业的合规要求。

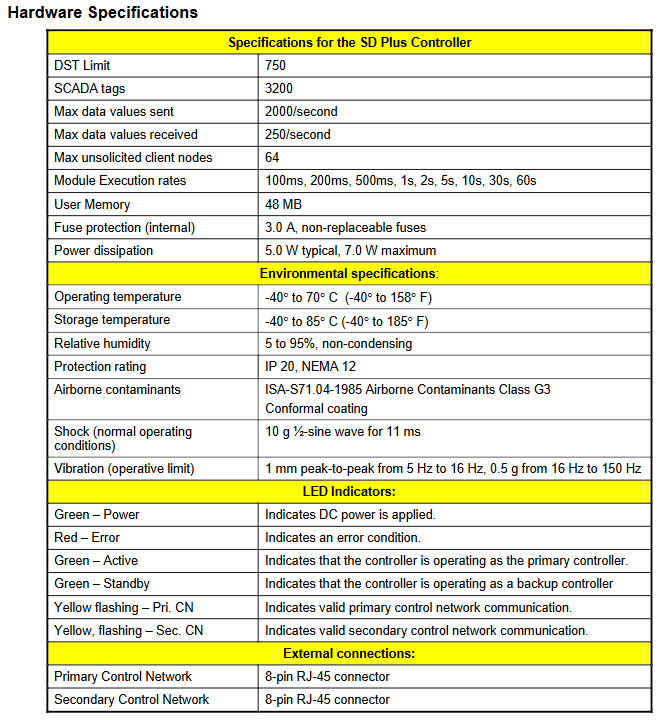

硬件规格
性能指标 - DST（设备信号标签）上限：750 个
- SCADA 标签：3200 个
- 最大发送数据量：2000 个 / 秒
- 最大接收数据量：250 个 / 秒
- 最大主动客户端节点数：64 个
- 模块执行速率：100ms、200ms、500ms、1s、2s、5s、10s、30s、60s
- 用户内存：48MB
电源与保护 - 电源供应：由专用系统电源通过 Power/Controller 载体供电
- 内部熔断器：3.0A 不可更换熔断器
- 功耗：典型值 5.0W，最大值 7.0W
环境参数 - 工作温度：-40°C~70°C（-40°F~158°F）
- 存储温度：-40°C~85°C（-40°F~185°F）
- 相对湿度：5%~95%（无冷凝）
- 空气污染物：符合 ISA-S71.04-1985 G3 级，具备 conformal 涂层
- 抗冲击（正常工作）：10g 半正弦波，持续 11ms
- 抗振动（工作极限）：5Hz~16Hz 时峰峰值 1mm，16Hz~150Hz 时 0.5g
LED 指示灯 - 绿色（Power）：表示接入直流电源
- 红色（Error）：表示存在错误状态
- 绿色（Active）：表示控制器作为主控制器运行
- 绿色（Standby）：表示控制器作为备用控制器运行
- 黄色闪烁（Pri. CN）：表示主控制网络通信正常
- 黄色闪烁（Sec. CN）：表示备用控制网络通信正常
外部接口 - 主控制网络：8 针 RJ-45 连接器
- 备用控制网络：8 针 RJ-45 连接器

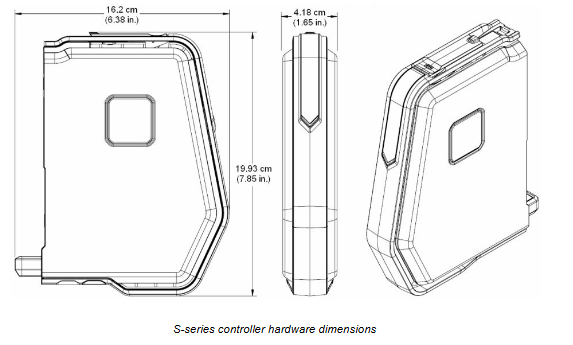

尺寸 16.2cm（宽）×4.18cm（高）×19.93cm（深）（6.38in×1.65in×7.85in）
