Emerson MMS 3210 双通道轴位移变送器
时间: 2025-08-22浏览次数：
EmersonMMS 3210 双通道轴位移变送器
Emerson MMS 3210 双通道轴位移变送器
基本概述
MMS 3210/... 双通道轴位移变送器是经过改进的 MMS 3000 变送器系统的一部分，用于监控和保护各类涡轮机械。新一代变送器具有高度灵活的硬件选项和多样化的组合可能性，能根据相应工厂的需求进行最佳适配，可通过涡流传感器经济地测量和监控相对轴位移和轴位置。
应用领域
适用于各类涡轮机械、风扇、压缩机、齿轮箱、泵及类似的旋转机械。由于具备总线能力，其既适用于发电厂、炼油厂和化工厂中使用的带有可编程逻辑控制和主机计算机的大型系统，也适用于只有少数测量点和分散数据处理的小型工厂。
功能与设计
能将涡流传感器的输入信号转换为两个与轴位移或相对膨胀成比例的独立信号。
集成的模块和传感器监控可检测传感器和模块电子设备的故障功能，此时正常输出（通道清除）的状态会改变，4...20 mA 电流输出指示为 0 mA。
所有必要配置通过 MMS 3910W 配置软件完成，变送器交付时带有适用于大多数应用的标准配置，也可在工厂准备其他配置。
技术参数
传感器输入：两个独立输入，适用于 PR 6422/..、PR 6423/.. 等系列涡流传感器，接口有标准的内部 “Lemo” 连接器及可选的带扩展测量范围的内部 “Lemo” 连接器、外部 “Harting” 连接器。
测量范围：可通过配置软件根据所应用的传感器自由选择。
频率范围：低通滤波器为 10Hz。
输出特性
标准为两个与所选特性成比例且与系统接地相关的电流输出，可自由分配给测量通道；可选两个与所选特性成比例的 galvanically 分离的电流输出，或无电流输出。
电流输出范围为 0/4…20 mA 或 20…4/0 mA，最大负载 500 欧姆，具有开路和短路保护。
缓冲传感器信号：两个信号输出，用于分析和诊断，每个通道一个，与动态传感器信号成比例，可通过端子访问，未滤波电压输出为 2-10 V，误差 ±2.5%。
限值和通道监控：共提供 5 个功能输出，限值可针对单个测量或组合测量的总和值编程，功能输出可通过配置软件自由分配，有多种输出选项。
数据接口：标准为 RS 232 接口，可选 RS485 总线（带 epro 协议 V2.0）、PROFIBUS DP。
线性误差：无传感器时在 25°C 为 0.25%；有传感器时，不同型号传感器在标准测量范围下误差不同，扩展测量范围的误差参见数据表。
输出温度稳定性：<0.08%/10 K。
长期漂移：最大为满量程的 1%。
电源：可选冗余电源，通过二极管去耦，标称 + 24 V DC，允许电压范围 + 18…+31.2 V DC，功耗取决于内置选项，最大 6 W。
外壳：铝制，防腐蚀，防护等级为 IP 65（符合 DIN 40050、IEC 144、CE 认证），通过 EN 55011 和 EN 61326 的 EMC 测试。
环境条件：安装表面最高允许温度、工作温度范围因安装方式不同而有差异，允许相对湿度 0…95%（无冷凝），振动和冲击有相应标准。
安装方向：最好电缆密封套向下。
重量：取决于所选硬件选项，净重最大 1.3 kg，毛重最大 1.5 kg。
模块和传感器监控
内部模块监控持续检查输入信号是否在预定义范围内、变送器和传感器之间的电缆是否正常（无短路 / 断线）、系统电压等。模块和传感器监控的状态可通过功能输出的开关触点发出信号。
主要配置参数
通过 MMS 3910W 配置软件进行配置，该软件需单独订购。可调参数较多，因所选操作模式和测量功能而异，包括每个通道的 KKS 标识、操作模式、传感器灵敏度等。
限值监控和功能输出
共有五个功能输出，每个可分配给限值以及通道清除功能，输入通道和功能输出之间的分配可自由选择。通道清除的输出可针对每个通道单独进行，或采用逻辑 “或” 或 “与” 组合。限值可针对单个通道以及两个通道组合时的总和值设置，有多种报警功能可选。

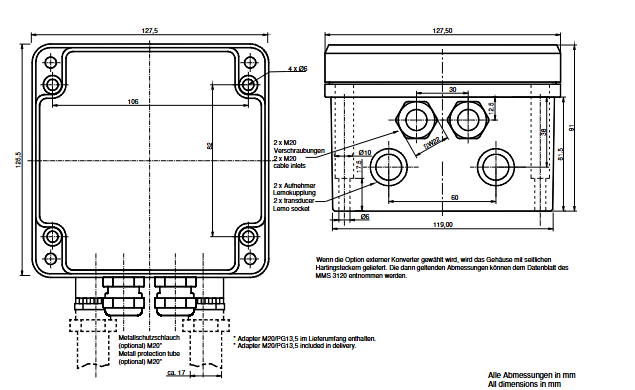

尺寸
给出了部分尺寸数据，单位为毫米，若选择外部转换器选项，外壳带有侧面的 Harting 插头，尺寸可参考 MMS 3120 的数据表，交付时包含 M20/PG13.5 适配器。
操作模式
提供不同的测量模式，可通过 MMS 3910W 配置软件进行配置。在单通道或双通道变送器且不组合通道结果的操作模式下，可测量与所用传感器对应的相对位置；在组合通道结果的双通道模式下，可实现多种测量模式。
输入 / 输出
包含标准 RS 232 接口、冗余的 2 x +24 V 电源电压、可选的二进制输出、电流输出等，还有相应的引脚分配和 LED 分配。
订购选项
传感器输入 K1 和 K2 为两个相同的输入通道，不可混合应用。通信方式、输出特性、功能输出、显示、转换器等有多种选项。还给出了可现货供应的标准型号及配件。
