Emerson A6110 双通道轴振动监控器
时间: 2025-08-22浏览次数：
Emerson A6110 双通道轴振动监控器
Emerson A6110 双通道轴振动监控器
基本概述
A6110 双通道轴振动监控器是 A6000 机器监控系统的一个模块，由微处理器控制，与两个涡流测量链配合使用，用于测量和监控各类涡轮机、压缩机、风扇、齿轮箱等设备的相对轴振动。其两个通道可通过配置作为独立通道使用或相互关联，具备多种运行模式，特性值可通过每个通道的 0/4...20mA 电流输出。
CSA 认证相关
认证标识：为使 CSA 认证有效，所有设备（IMR 6000/xx 和 A6000 模块）必须标有相应的 CSA 标签，无标签则未获 CSA 认证。
验收条件：需使用 24V 安全低压 SELV LPS（C22.2 60950-1）供电，电压来自独立电源；IMR 系统应置于合适的防火外壳中；工作环境温度为 0°C 至 45°C，需提供足够通风空间，若机架环境温度超过 45°C，需采取冷却措施；多个 IMR 单元叠装时，需在中间安装冷却风扇架。
安装相关
安装要求：根据 IEC 61010 指令，固定安装的系统必须配备电源断开装置，且该装置应易于用户操作并标记。

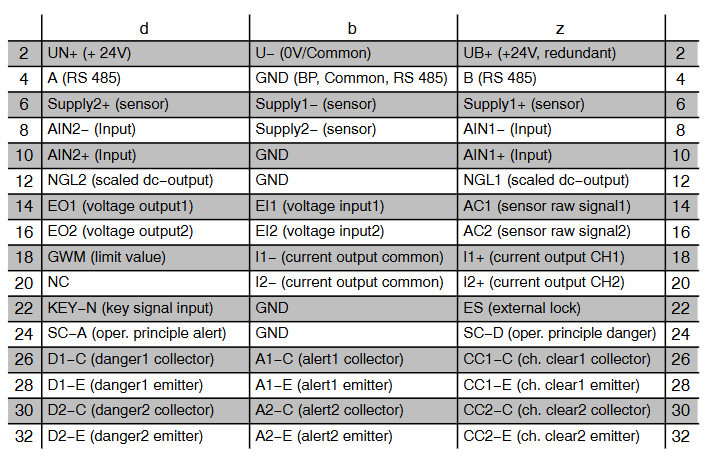

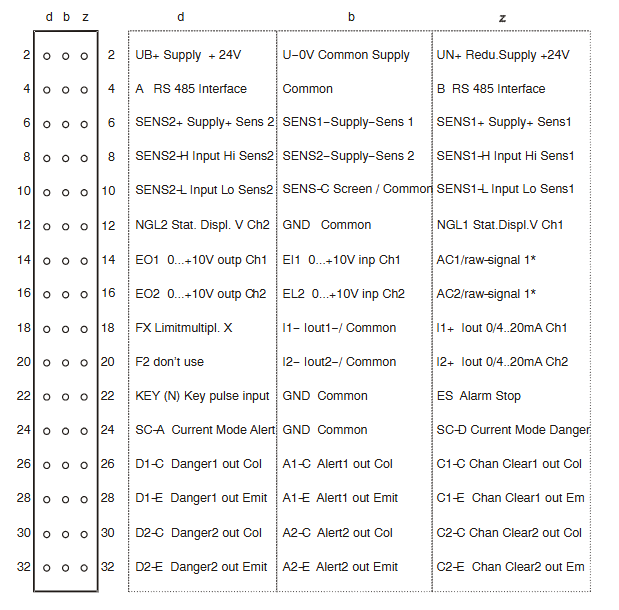

安装与装配：需安装在 19 英寸机架的 3U 插槽或其他 Intermas 兼容外壳中，插槽需配备 48 针插头连接器（DIN 41612，设计 F 48 M）。安装前需检查插槽接线，将监控器推入插槽并轻压入插头连接器，然后拧紧前面板的两个固定螺丝。
跳线设置：RS 485 总线运行需在第一个和最后一个总线设备上设置电气终端器，通过控制器板上的插件跳线实现；传感器原始信号可通过 J2 跳线切换到连接条的相应端子，切换时需移除控制器板。
技术参数
信号调节
两个独立信号输入，具有差分电压放大输入，抗开路和短路。
传感器信号输出、动态输出、缩放直流输出等各有其标称范围、测量范围、精度、频率范围等参数。
特性值形成依赖配置，有多种运行模式，电流输出和信号输出也有相应参数。
通道监控：持续监控传感器信号、系统电压、微处理器功能等，通道状态有正常、错误、释放延迟三种，通过前面板的绿色 LED 显示，还设有通道清除输出和外部禁用输入。
限值形成和报警：两个报警通道，各有一个报警输出 ALERT 和 DANGER，可单独设置限值，有报警延迟和报警阻断功能，通过红色 LED 显示报警状态，报警输出为光耦隔离的集电极 / 发射极段。
通信接口：包含 RS 232 接口（用于连接笔记本电脑 / 计算机进行配置和可视化）和 RS 485 接口（用于与 MMS 68xx epro 分析和诊断系统及配置软件通信）。
电源供应：两个冗余二极管去耦输入，标称 + 24V，有允许电压范围和功耗要求，传感器电源与供电电压 galvanically 分离，有相应的电压、纹波、电流等参数。
环境条件：应用类别、环境温度、存储运输温度、工作海拔、振动、冲击、外壳防护等级、电磁兼容性、允许污染程度、使用环境等有明确规定。
机械结构：PCB 为欧标格式，宽度、插头连接器、前面板元件（LED、SMB 插座连接器、迷你 DIN 圆形插座连接器）和重量有具体参数。
其他信息
维修与保养：运行中无需维护，维修或校准只能由艾默生进行，送修需遵循相关指南，获取 RMA 编号并提供必要信息。
版本修订：给出了 PI 修订列表，记录了不同版本的日期、变更内容和章节。
CE 符合性声明：声明产品符合相关欧盟指令和标准，未经明确许可修改产品会导致符合性和运行许可失效，非专业人员在投入运行前应检查使用区域条件及要求。
