Emerson MMS 3120 双通道轴承振动变送器
时间: 2025-08-21浏览次数：
Emerson MMS 3120 双通道轴承振动变送器
Emerson MMS 3120 双通道轴承振动变送器
设备概述
MMS 3120/xxx-xxx 双通道轴承振动变送器是经过改进的 MMS 3000 变送器系统的一部分，用于监测和保护各类涡轮机械。该变送器具有高度灵活的硬件选项和多种组合可能性，能最佳适应相应工厂的需求，通过使用地震绝对振动传感器实现对绝对轴承振动的经济测量和监控，符合 VDI 2056/.. 和 API 670 标准。
应用场景
适用于各种涡轮机械、风扇、压缩机、齿轮箱、泵及类似旋转机械。由于具备总线能力，既适用于配备可编程逻辑控制器和主机的大型系统（如发电厂、炼油厂和化工厂），也适用于测量点少且数据处理分散的小型工厂。可与 epro 所有绝对轴承振动传感器配合使用，如 PR 9268/20、PR 9268/30、PR 9268/60 和 PR 9268/70。
功能与设计
信号转换：将振动传感器的信号转换为两个独立的、与振动速度或振动幅度（峰 - 峰）成比例的信号，或与这些特征值最大值成比例的输出信号。
监控功能：集成模块和传感器监控功能，可检测传感器和模块电子设备的故障功能。在错误情况下，“OK” 输出的状态会改变，4...20 mA 电流输出指示为 0 mA。
配置方式：所有必要配置通过 MMS 3910W 配置软件完成，变送器出厂时具有适用于大多数应用的标准配置，也可根据需求在工厂进行其他配置。
技术参数
传感器输入
两个独立输入，用于 PR 9268/20、PR 9268/30、PR 9268/60 和 PR 9268/70 型地震振动传感器。
传感器连接：Harting 连接器。
测量范围：可根据所应用传感器的测量范围通过配置软件自由选择。
频率范围（-3dB）：高通滤波器 5/10/15 Hz；低通滤波器 50…1500 Hz。

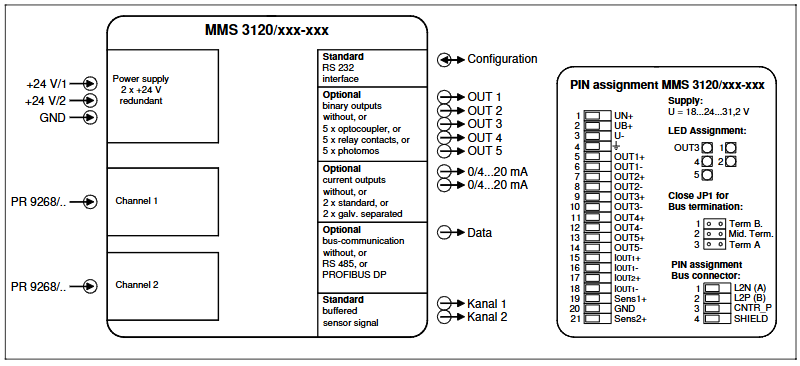

输出
电流输出：标准为两个电流输出，与所选特性成比例且与系统接地相关，可自由分配给测量通道；可选两个电气隔离的电流输出，或无电流输出。输出范围为 0/4…20 mA 或 20…4/0 mA，最大负载 500 欧姆，具有开路和短路保护。
缓冲传感器信号：两个信号输出，用于分析和诊断，每个通道一个，与动态传感器信号成比例，通过端子访问，未滤波电压输出为 ±5.0 V，误差 ±2.5%。
功能输出：共提供 5 个功能输出，可通过配置软件自由分配，用于指示极限值或通道清晰状态等。有多种选项，如无功能输出、5 个光耦合器输出、5 个继电器触点（常开触点）、5 个光电 mos 继电器等。
数据接口：标准为 RS 232 接口，用于变送器配置和测量数据显示；可选 RS485 总线（带 epro 协议 V2.0）、PROFIBUS DP。
精度与稳定性
线性误差（无传感器）：25°C 时 0.2%。
线性误差（带传感器）：25°C 时 < 2.2%。
输出温度稳定性：<0.08%/10 K。
长期漂移：最大为满量程的 1%。
电源：可选冗余电源，通过二极管 decoupled，标称电压 +24 V DC，电压范围 +18…+31.2 V DC，功耗取决于内置选项，最大 6 W。
外壳与防护
外壳：铝制，无腐蚀。
防护等级：IP 65（符合 DIN 40050、IEC 144），CE 认证，EMC 测试符合 EN 55011 和 EN 61326。
环境条件（符合 IEC 359、DIN 43745）
安装表面最高允许温度：65°C（安装在 10 mm 间距螺栓上时为 90°C）。
工作温度范围：-20…+65°C（安装在 10 mm 间距螺栓上时为 -20…+45°C）。
允许相对湿度：0…95%，无冷凝。
振动和冲击：冲击 20 g/2 ms；振动 5 g/60 Hz。

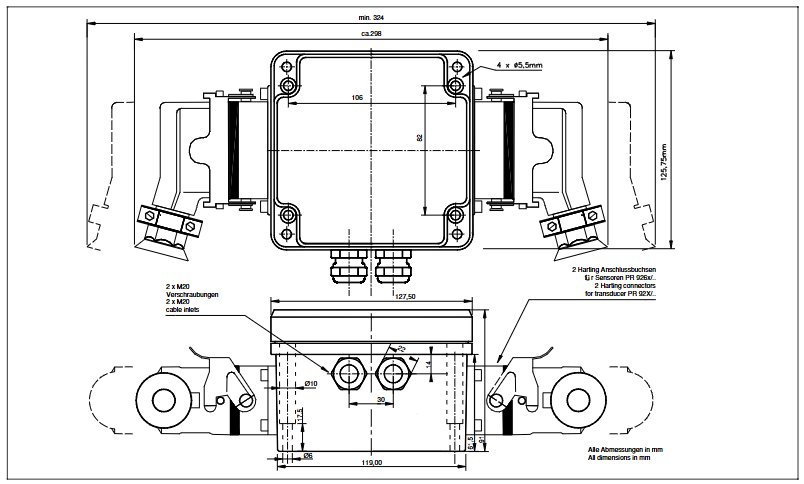

安装与尺寸：优选电缆密封套向下的安装方向，尺寸详见图纸，净重最大 1.3 kg，毛重最大 1.5 kg。
模块与传感器监控
内部模块监控持续检查以下功能：输入信号是否在预定义范围内；变送器和传感器之间的电缆是否正常（无短路 / 无断线）；系统电压。模块和传感器监控状态可通过功能输出的开关触点发出信号。
配置参数与操作模式
主要配置参数：通过 MMS 3910W 配置软件进行配置，可调参数包括每个通道的 KKS 标识、操作模式、传感器灵敏度、安全栅的串联电阻、测量范围等（根据所选操作模式和测量功能可能有所不同）。
操作模式：提供多种测量模式，可通过 MMS 3910W 配置软件配置，在单通道和双通道模式下，可选择的测量模式包括振动幅度（SO-P、SP-P、MAX (x,y)）、振动速度（VRMS、MAX (x,y)）。
订购选项与标准型号
订购选项
通信：RS 232、RS 485、PROFIBUS DP。
传感器输入 K1 和 K2：两个相同的输入通道，不可混合应用，对应 PR 9268/..。
输出特性：无；2 个带系统参考（标准）；2 个电气隔离。
功能输出：无；5 个光耦合器（标准）；5 个继电器触点（常开触点）；5 个光电 mos。
显示：无（标准）；带 8 位显示。
标准型号
MMS 3120/010-000：传感器 PR 9268/..，RS 232，无总线通信，带公共接地的电流输出，无功能输出，无显示，订购编号 9100-03025。
MMS 3120/011-000：传感器 PR 9268/..，RS 232，无总线通信，带公共接地的电流输出，带功能输出，无显示，订购编号 9100-03026。
