Emerson MMS 677X 双通道柱状图指示器
Emerson MMS 677X 双通道柱状图指示器
设备概述
MMS 677X 系列双通道柱状图指示器（包括 MMS 6771 和 MMS 6772）属于 MMS 6000 系列机器监测系统，用于显示 MMS 6000 模块的测量结果。凭借双通道设计，可同时显示 MMS 6000 监测器的两个通道数据，柱状图分辨率为 100 个刻度线，对应 0...100% 或 ±50% 的范围，能以 1% 的分辨率呈现测量结果，采用 19 英寸设计。
技术参数

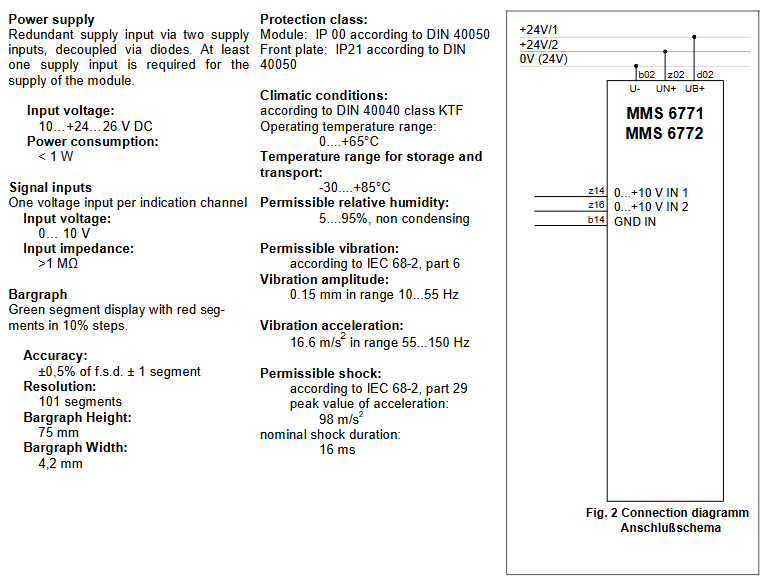

电源
供电方式：通过两个电源输入实现冗余供电，输入之间通过二极管 decoupled，至少需要一个电源输入为模块供电。
输入电压：10…+24…26 V DC。
功耗：<1 W。
信号输入
每个指示通道一个电压输入。
输入电压：0…10 V。
输入阻抗：>1 MΩ。
柱状图
显示类型：绿色段显示，每 10% 有红色段。
精度：满量程的 ±0.5% ±1 段。
分辨率：101 段。
柱状图高度：75 mm。
柱状图宽度：4.2 mm。
环境与防护
防护等级：模块符合 DIN 40050 的 IP 00 标准；前面板符合 DIN 40050 的 IP21 标准。
气候条件：符合 DIN 40040 KTF 级。
工作温度范围：0....+65°C。
存储和运输温度范围：-30....+85°C。
允许相对湿度：5....95%，无冷凝。
允许振动：符合 IEC 68-2 第 6 部分，10...55 Hz 范围内振动幅度 0.15 mm；55...150 Hz 范围内振动加速度 16.6 m/s²。
允许冲击：符合 IEC 68-2 第 29 部分，加速度峰值 98 m/s²，标称冲击持续时间 16 ms。
尺寸与重量

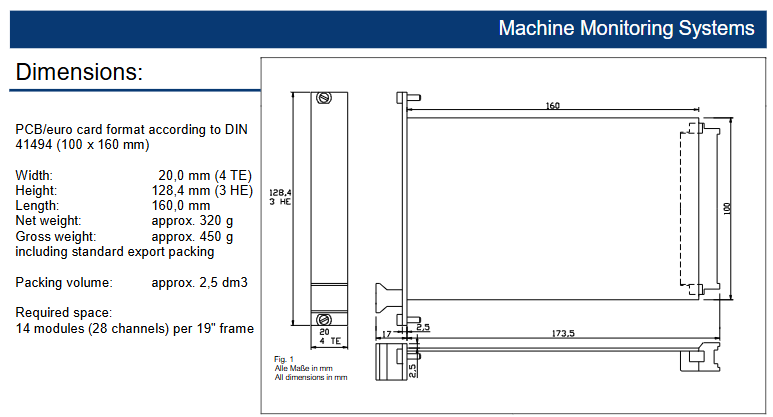

尺寸：采用符合 DIN 41494 标准的 PCB / 欧标卡格式（100 x 160 mm）；宽度 20.0 mm（4 TE）；高度 128.4 mm（3 HE）；长度 160.0 mm。
重量：净重约 320 g；毛重（含标准出口包装）约 450 g；包装体积约 2.5 dm³。
空间要求：每 19" 机架可安装 14 个模块（28 个通道）。
订购信息
MMS 6771 柱状图指示器（0….100%）：订购编号 9100 – 00067。
MMS 6772 柱状图指示器（±50%）：订购编号 9100 – 00075。
