Emerson Martens 标准信号仪表 S 1010
Emerson Martens 标准信号仪表 S 1010
设备概述
Martens 标准信号仪表 S 1010 设计用于测量工业标准信号 0/4...20mA 或 0...10VDC，内置变送器电源，可直接连接 2 线制和 3 线制变送器（如用于压力或温度测量的变送器）。其指示范围和小数点可在 ±9999 (0) 数字范围内自由编程，适用于工业现场的信号测量与监控。
主要特性
显示功能：配备 14.2mm 红色 LED 显示屏，指示范围为 ±9999 (0) 数字，指示范围和小数点可自由编程。
报警输出：最多 2 个报警输出，报警输出的开关性能可编程为最小或最大功能。
模拟输出：可生成与输入信号成比例的模拟输出信号，包括 0...20mA/0...10V DC、4...20mA/2...10V DC，输出会根据负载自动从电流信号切换为电压信号。

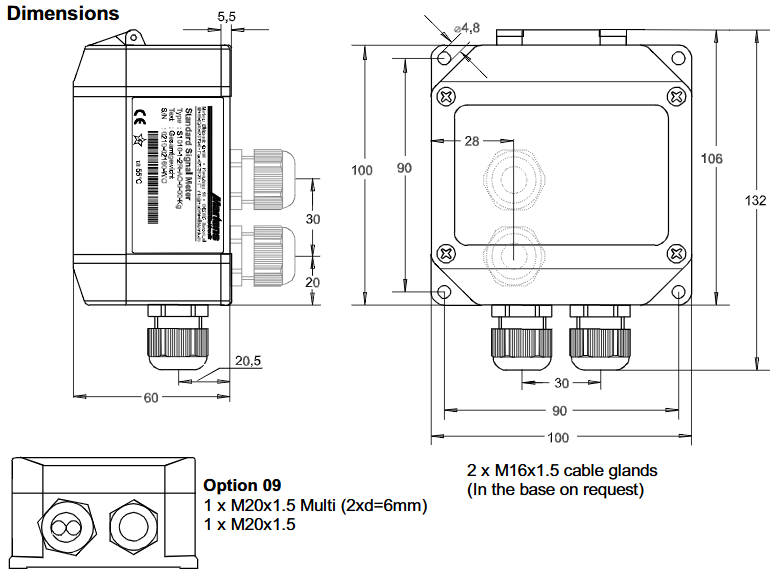

外壳与防护：采用带卡扣盖的现场外壳，配备 2 个 M16x1.5 电缆密封套（其他规格可参考选项 09 或按需定制），防护等级为 IP65。
其他功能：可通过正面薄膜键盘编程参数；具备数字滤波功能，激活后会连续平均最后 16 个测量值并在显示屏上显示结果。
技术参数
电源
供电电压：230V AC±10%、115V AC±10%、24V AC±10% 或 24V DC±15%。
功耗：最大 3.5VA，带模拟输出时 5VA。
工作温度：-20...+55°C（标准），可按需提供扩展温度范围。
额定电压：250V（根据 VDE 0110，输入 / 输出 / 供电电压之间），过电压类别 III。
测试电压：输入 / 输出 / 供电电压之间 4kV。
电磁兼容性：符合 EN55022、EN60555、IEC1000-3/4/5/11/13 标准。
输入
电流输入：0/4...20mA，Ri=10Ω。
电压输入：0...10V，Ri>100kΩ。
精度：<0.1%±2 位数。
温度系数：0.004%/K。
变送器电源：U₀约 24V，Ri 约 150Ω，最大 50mA（带继电器和模拟输出时 25mA）。
显示
显示屏：红色 LED，14.2mm。
显示范围：±9999 (0)，带前导零抑制。
参数显示：2 位红色 LED，7mm（参数和输出指示器）。
输出
继电器：SPDT，250V AC<250VA<2A，300V DC<50W<2A。
模拟输出：0/4...20mA（负载≤500Ω），0/2...10V（负载 > 500Ω），与输入不隔离，根据负载自动切换输出类型。
精度：0.1%；温度系数 0.01%/K。
其他
外壳：聚酰胺材质，含玻璃纤维 PA6-GF15/15，键盘为聚酯材质。
重量：最大 450g。

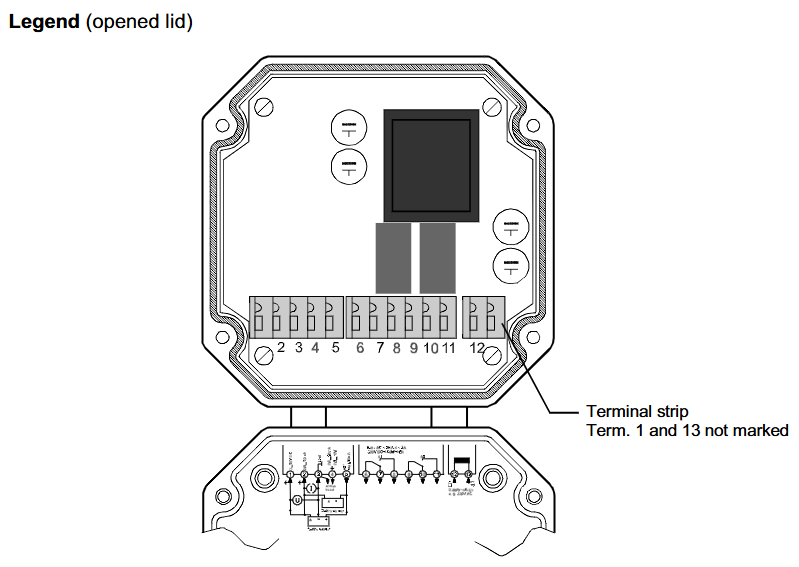

电气连接： clamp 端子，2mm² 单股线，1mm² 软线，AWG14。
防护：IP65（外壳），IP20（端子），符合德国 BGV A2 防触碰标准。
操作与配置
操作级别：设备操作分为 2 个级别，接通电源后设备初始化，显示 “Int”，初始化后进入工作级别，可预选报警输出的设定点（若有）。长按参数按钮 2 秒以上，程序进入配置级别，可对定义设备功能的所有参数进行编程。配置完成或超过 2 分钟未按任何按钮，程序返回工作级别，长按参数按钮 2 秒可随时退出配置级别。
错误代码
若输入信号超出编程测量范围 3% 以上，A/D 转换器过载，显示屏以约 1Hz 频率闪烁。
“Error1” 表示 EEPROM 测试出错，按下参数按钮可重新加载 EEPROM 副本，设备将按出厂设置工作，若副本无效，需将设备送至工厂维修。
“Loc” 表示程序锁定，参见配置页面 7。
参数设置：工作级别可显示实际值、报警输出指示、调节显示亮度、显示最大 / 最小读数、设置报警输出设定点等；配置级别可设置数字滤波、指示修正、输入信号、固定零点、小数点位置、指示范围的起始值和结束值、报警输出设定点、滞后、模拟输出、出厂设置代码、程序锁定等参数。
订购代码
订购代码由多个部分组成，分别表示输入、报警输出、模拟输出、供电电压、选项、单位和附加文本：
输入：1 表示输入标准信号 0/4....20mA、0...10V DC，内置变送器电源 24V DC 最大 50mA。
报警输出：00 表示未安装，2R 表示 2 个报警输出（继电器）。
模拟输出：00 表示未安装，AO 表示模拟输出 0/4..20mA、0/2...10V DC（不隔离）。
供电电压：0 表示 230V 50/60Hz±10%，1 表示 115V 50/60Hz±10%，4 表示 24V 50/60Hz±10%，5 表示 24VDC±15%。
选项：00 表示无选项，01 表示具有最小和最大值保持功能，07 表示显示亮度可编程，08 表示模拟输出可自由编程，09 表示 1 个 M20x1.5 多用途（2x6mm）、1 个 M20x1.5。
单位：出现在单位字段中。
附加文本：将放置在附加文本字段中，最大 3mm×70mm（高 × 宽）。
