Emerson CON021 涡流信号转换器
时间: 2025-08-21浏览次数：
Emerson CON021 涡流信号转换器
Emerson CON021 涡流信号转换器
基本概述
CON021 是一款涡流信号转换器，专为关键涡轮机械应用设计，如蒸汽轮机、燃气轮机、水轮机、压缩机、泵和风扇等，用于测量径向和轴向轴位移、位置、偏心度以及速度 / 键相。

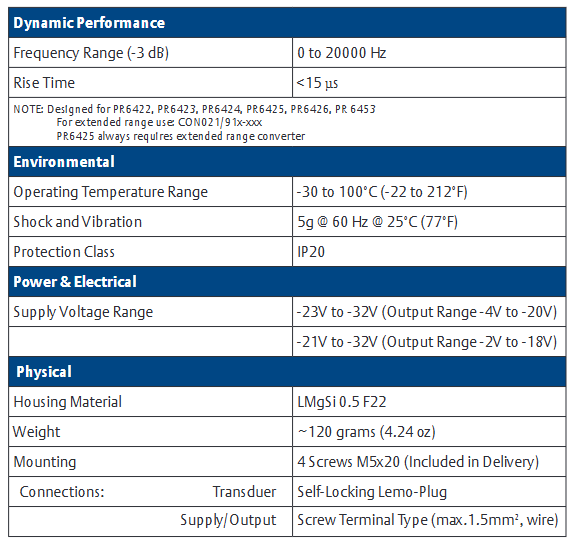

主要性能参数
动态性能
频率范围（-3 dB）：0 至 20000 Hz。
上升时间：<15 µs。
适用传感器：PR6422、PR6423、PR6424、PR6425、PR6426、PR 6453；PR6425 需使用扩展范围转换器，扩展范围可选用 CON021/91x-xxx。
环境参数
工作温度范围：-30 至 100°C（-22 至 212°F）。
冲击和振动：在 25°C（77°F）时，5g @ 60 Hz。
防护等级：IP20。
电源与电气参数
电源电压范围：输出范围为 -4V 至 -20V 时，-23V 至 -32V；输出范围为 -2V 至 -18V 时，-21V 至 -32V。

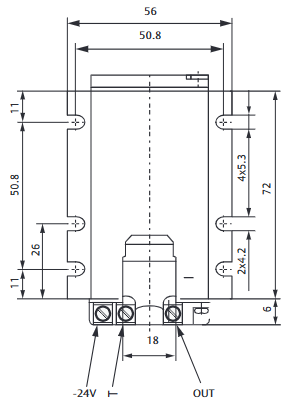

物理参数
外壳材料：LMgSi 0.5 F22。
重量：约 120 克（4.24 盎司）。
安装方式：4 个 M5x20 螺丝（交付时包含）。
连接：传感器采用自锁紧 Lemo 插头；电源 / 输出采用螺丝端子型（最大 1.5mm² 导线）。

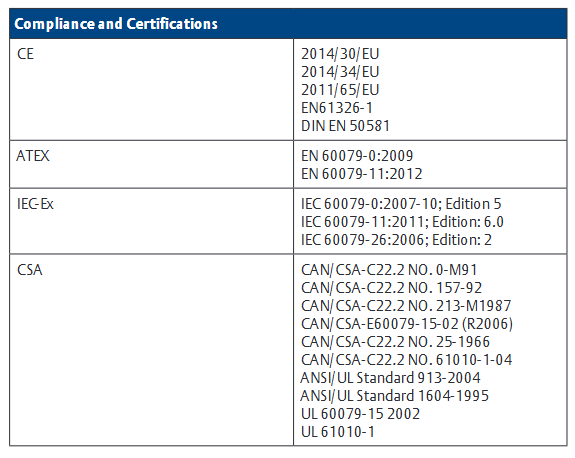

合规与认证
符合 CE 2014/30/EU、2014/34/EU、2011/65/EU，EN61326-1，DIN EN 50581 等标准。
ATEX 认证：EN 60079-0:2009、EN 60079-11:2012。
IEC-Ex 认证：IEC 60079-11:2011（版本 6.0）、IEC 60079-0:2007-10（版本 5）、IEC 60079-26:2006（版本 2）。
CSA 认证：CAN/CSA-C22.2 NO. 0-M91、CAN/CSA-C22.2 NO. 157-92 等多项标准。
ANSI/UL 标准：913-2004、1604-1995、UL 60079-15 2002、UL 61010-1。
危险区域认证
本质安全（iA）
ATEX II 2 G Ex ia IIC T4 Gb，-20°C ≤ Ta ≤ 80°C（需配合限流装置，如安全栅）。
IEC-Ex Ex ia IIC T4 Gb，-20°C ≤ Ta ≤ 80°C（需配合限流装置，如安全栅）。
CSA I 类 1 区，A、B、C、D 组，T4，T4：-25°C ≤ Ta ≤ 80°C（需配合限流装置，如安全栅）。
无火花（nA）
CSA I 类 2 区，A、B、C、D 组。
Ex nA II T3..T4 AEx nA II T3..T4，T4：-25°C ≤ Ta ≤ 80°C。
订购信息
不同型号对应不同的传感器类型、测量范围和线性误差，具体如下：
型号 传感器类型 测量范围 线性误差
CON021 PR6422、PR6423、PR6424、PR6426 1.0mm（标准范围）、2.0mm（标准范围）、4.0mm（标准范围）、8.0mm（标准范围） ≤1.5%、≤1.0%、≤1.5%、≤1.5%
CON021/912-015 PR6422 1.5mm（扩展范围） ≤2.0%
CON021/913-030 PR6423 3.0mm（扩展范围） ≤1.5%
CON021/913-040 PR6423 4.0mm（扩展范围） ≤2.0%
CON021/914-060 PR6424 6.0mm（扩展范围） ≤1.0%
CON021/914-080 PR6424 8.0mm（扩展范围） ≤1.5%
CON021/914-100 PR6424 10.0mm（扩展范围） ≤2.0%
CON021/915-040 PR6425 4.0mm（标准范围） ≤1.5%
CON021/915-060 PR6425 6.0mm（扩展范围） ≤2.0%
CON021/915-080 PR6425 8.0mm（扩展范围） ≤3.0%
CON021/915-100 PR6425 10.0mm（扩展范围） ≤4.0%
CON021/916-120 PR6426 12.0mm（扩展范围） ≤1.5%
CON021/916-160 PR6426 16.0mm（扩展范围） ≤2.0%
CON021/916-200 PR6426 20.0mm（扩展范围） ≤2.5%
CON021/916-240 PR6426 24.0mm（扩展范围） ≤3.5%
