AMS 6500 Classic 系统保护卡
时间: 2025-08-21浏览次数：
AMS 6500 Classic 系统保护卡
AMS 6500 Classic 系统保护卡
系统概述
AMS 6500 Classic 系统是艾默生公司推出的用于旋转机械保护和状态监测的系统，包含多种保护卡，可实现对汽轮机、燃气轮机、压缩机、水轮机等关键旋转机械的全面监测与保护，符合 API 670 等国际标准，是 PlantWeb® 数字工厂架构的一部分，能与 Ovation® 和 DeltaV™ 过程控制系统集成，为操作人员和维护人员提供 machinery 健康状态信息及诊断工具。
主要保护卡介绍
A6740 / A6740-10 16 通道输出继电器模块
用途：与 AMS 6500 配合构建完整的 API 670 机械保护监测器，可将任何通道的清晰、警报或危险信号作为输入，通过布尔逻辑、时间延迟后从输出继电器输出。
特性：3U 尺寸，2 插槽插件模块，符合 API 670 标准，可热插拔；A6740 为 12TE 宽，适用于 IMR6000 系列机架，A6740-10 为 10TE 宽，适用于 IMR6500 系列机架；具有 60 个输入、30 个逻辑表达式、16 个继电器输出。
技术参数：继电器为冗余可配置机械继电器，控制电压 13-32 VDC，触点负载 48V、1A，可选择常开 / 常闭、常通电 / 常断电，单刀双掷（SPDT）；逻辑支持多种类型，最多可定义 30 个逻辑表达式；时间延迟 0-30 秒。

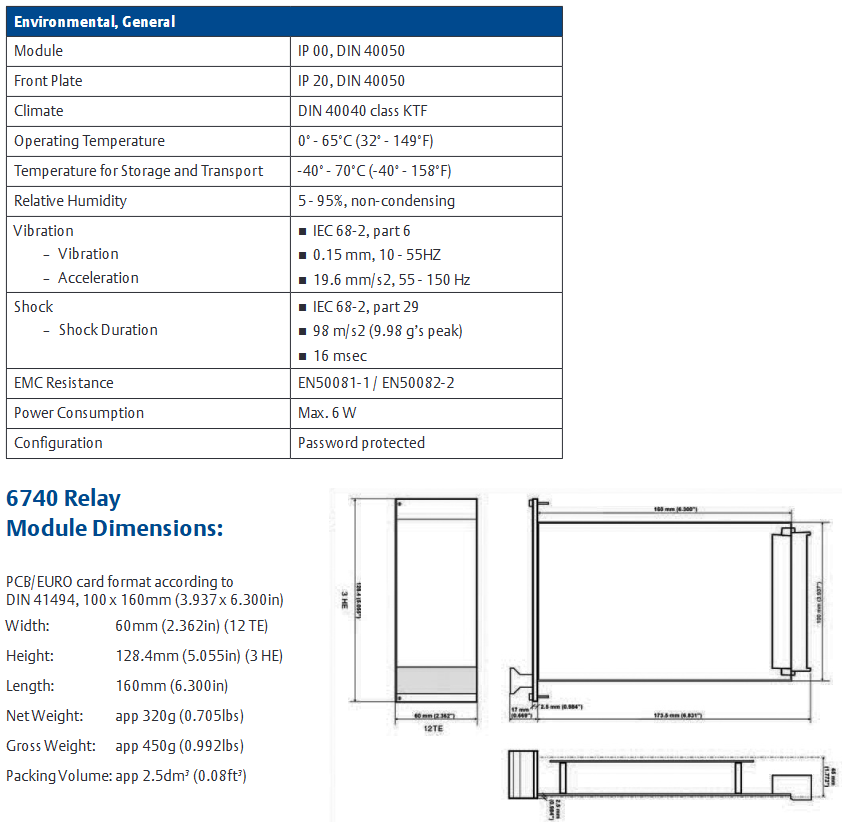

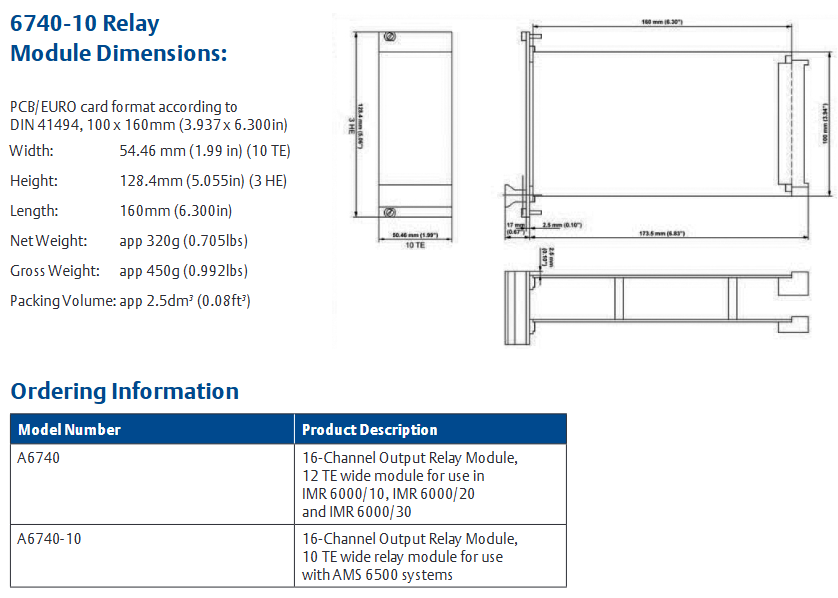

环境与尺寸：工作温度 0°-65°C，存储和运输温度 -40°-70°C，相对湿度 5-95%（无冷凝）；A6740 宽 60mm（12TE），A6740-10 宽 54.46mm（10TE），高 128.4mm，长 160mm。
A6125 机壳压电振动监测器
用途：用于监测来自加速度传感器的机壳振动，通过将振动参数与警报设定值比较，驱动警报和继电器，保护机械。
特性：双通道，3U 尺寸，1 插槽插件模块，符合 API 670 标准，可热插拔；支持远程选择极限倍数和跳闸旁路；前后有缓冲和比例输出。
技术参数：两个独立差分输入，输入类型为压电式（加速度计或速度计），输入电阻 >100 kΩ，输入电压范围 -5 至 +15 VDC；频率范围因传感器类型和配置有所不同；传感器供电为恒流 2-8mA、30 VDC。
环境与尺寸：工作温度 0°-65°C，存储温度 -30°-85°C，相对湿度 5-95%（无冷凝）；宽 30.0mm（6TE），高 128.4mm，长 160.0mm。
A6120 机壳地震式振动监测器
用途：与电动式地震传感器配合使用，监测机壳地震振动，通过比较振动参数与警报设定值实现机械保护。
特性：双通道，3U 尺寸，1 插槽插件模块，符合 API 670 标准，可热插拔；支持远程选择极限倍数和跳闸旁路；前后有缓冲和比例输出。
技术参数：两个独立通道，输入类型为电动式（机电式），输入电阻 >100 kΩ，输入电压范围 -5 - +15 VDC；频率范围可调节；提升线圈电流 0-8mA，可配置，精度 ±0.5%。

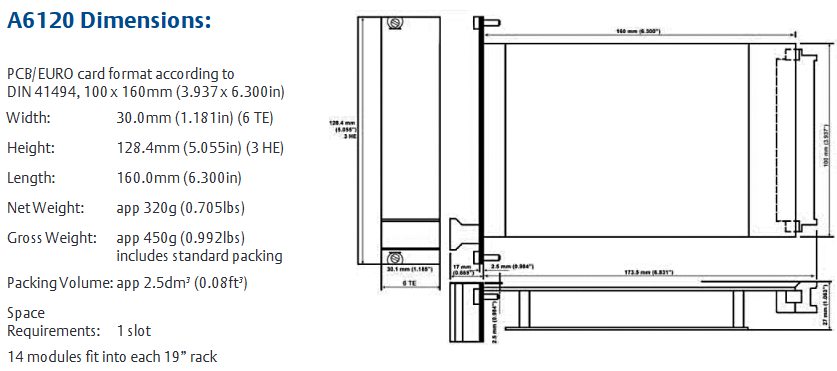

环境与尺寸：与 A6125 相同。
A6824 / A6824-R ModBus 和机架接口模块
用途：读取所有 AMS 6500 模块的参数，通过 ModBus TCP/IP 和 / 或 ModBus RTU（串行）输出，构建完整的 API 670 机械保护监测器。
特性：3U 尺寸，1 插槽插件模块，符合 API 670 标准，可热插拔；密码保护用户配置；A6824 为 6TE 宽，无冗余选项，A6824-R 为 4TE 宽，可选冗余。
技术参数：ModBus RTU（串行）波特率 19.2 kbaud，数据位 8，校验位偶，停止位 1；ModBus 以太网有 RJ45 插座，10BaseT；默认 IP 地址 192.168.255.1，子网掩码 255.255.255.0。

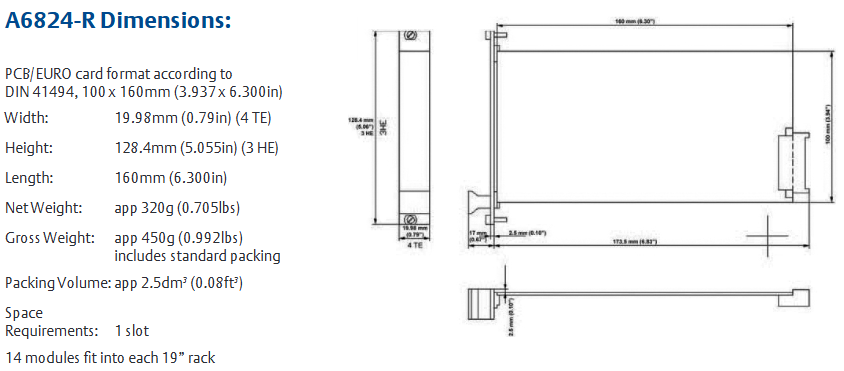

环境与尺寸：工作温度 0°-65°C，存储温度 -30°-85°C，相对湿度 5-95%（无冷凝）；A6824 宽 30mm（6TE），A6824-R 宽 25mm（4TE），高 128.4mm，长 160mm。
其他保护卡
A6620 过程输入监测器：四通道，监测温度、压力、负载等过程输入，输入类型为电压或电流，具有报警输出和多种输出方式。
A6140 轴绝对振动监测器：双通道，结合相对位移传感器和机壳安装振动传感器，监测轴绝对振动。
A6220 轴偏心监测器：双通道，通过位移传感器监测轴偏心，适用于大型滑动轴承机械。
A6110 轴相对振动监测器：双通道，监测轴相对振动，适用于滑动轴承机械。
A6312 / A6312-8 速度和键相监测器：双通道，监测速度、相位、零速和旋转方向，可配置为冗余模式。
A6630 温度监测器：多通道，输入 RTD 和热电偶温度传感器，提供温度保护。
A6210 推力位置、差胀和杆位置监测器：双通道，可工作在推力位置、差胀或杆位置模式。
A6410 阀门和机壳膨胀监测器：双通道，监测阀门位置和机壳膨胀。
通用特性
多数模块符合 API 670 标准，支持热插拔，便于维护。
具备自我检查功能，可监测硬件、电源输入、硬件温度、传感器和电缆等。
提供多种输出方式，如 0/4-20 mA 电流输出、0-10 V 电压输出等，且输出具有开路 / 短路保护。
支持密码保护配置，确保系统安全性。
订购信息
各保护卡有相应的型号和产品描述，如 A6740 为 12TE 宽的 16 通道输出继电器模块，适用于 IMR 6000/10 等机架；A6125 为双通道机壳压电振动监测器等，可根据具体需求订购。
以上总结涵盖了 AMS 6500 Classic 系统主要保护卡的用途、特性、技术参数、环境与尺寸及订购信息等内容，有助于全面了解该系统的保护卡功能。
