Emerson RPM传感器PR 9376
时间: 2025-08-21浏览次数：
Emerson RPM传感器PR 9376
Emerson RPM传感器PR 9376

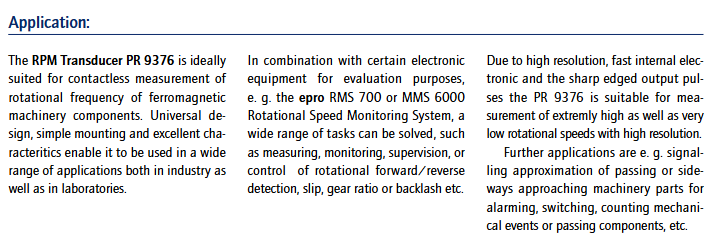

基本特性与应用
PR 9376 是一款用于非接触式测量铁磁机械部件旋转频率的 RPM 传感器，具有以下特点：
结构坚固，频率范围达 20kHz，机械分辨率（模数 1）为 1.5mm，输出脉冲电压高，脉冲上升 / 下降时间仅 1µs，输出具备短路保护功能，工作温度范围为 -30...+100°C。
应用广泛，适用于工业和实验室场景，可与 epro RMS 700 或 MMS 6000 转速监测系统等电子评估设备配合，完成旋转方向检测、滑差、齿轮比、齿隙等的测量、监测、监控或控制任务，还可用于发出接近信号、报警、开关控制、计数机械事件等。因其高分辨率、快速响应的内部电子元件和锐利的输出脉冲边缘，能高精度测量极高和极低转速。
工作原理与构造
工作原理：传感器头部为差分传感器，由两个串联的磁敏半导体电阻组成，安装在小型永磁体上方。传感器电子部分的两个电阻将其构成惠斯通电桥，控制后续带快速推挽式短路保护输出的直流开关放大器。当软铁或钢制成的触发标记垂直接近传感器时，干扰内部磁场使电桥失衡，输出电压切换为高电平；触发标记后沿经过时，电桥反向失衡，输出信号变回低电平。输出脉冲边缘锐利，即使在最低触发频率下也能与后续电子设备进行电容耦合。
构造：高品质电子电路封装在坚固的不锈钢外壳中，连接电缆采用聚四氟乙烯绝缘，必要时可加柔性金属管保护。

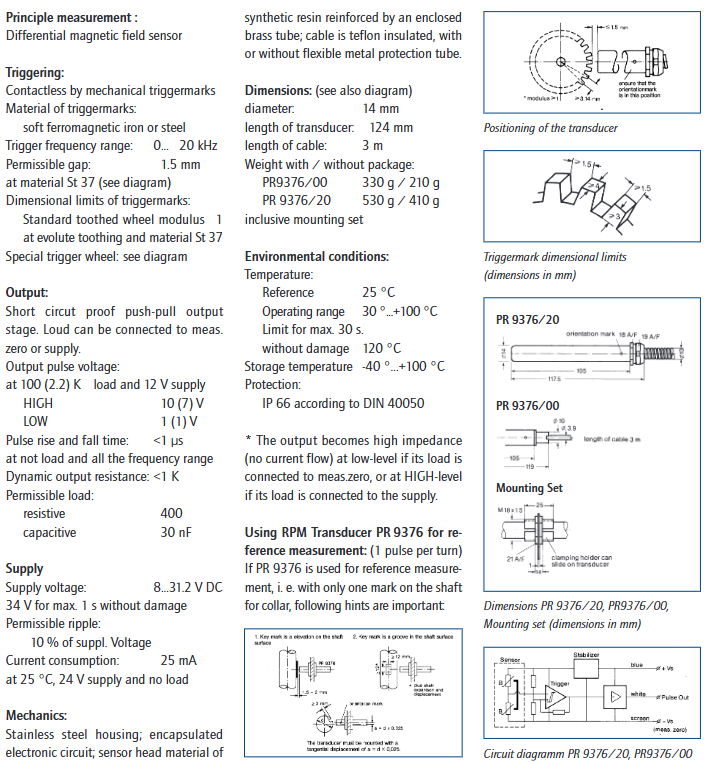

技术参数
测量相关
测量原理：差分磁场传感器。
触发方式：通过机械触发标记非接触式触发，触发标记材料为软铁或钢。
触发频率范围：20kHz。
允许间隙：对于 St 37 材料，为 1.5mm。
触发标记尺寸限制：标准模数 1 的齿轮（渐开线齿形，St 37 材料）；特殊触发轮需参考图表。
输出参数
输出类型：短路保护推挽输出级，负载可连接至测量零位或电源。
输出脉冲电压：在 100（2.2）K 负载和 12V 电源下，高电平为 10（7）V，低电平为 1（1）V。
脉冲上升和下降时间：<1μs（无负载且在所有频率范围内）。
动态输出电阻：<1K。
允许负载：电阻性负载 400Ω，电容性负载 30nF。
电源参数
电源电压：8...31.2V DC，34V 时最长可承受 1s 且无损坏。
允许纹波：电源电压的 10%。
电流消耗：在 25°C、24V 电源且无负载时为 25mA。
机械与环境参数
机械构造：不锈钢外壳，封装的电子电路，传感器头部材料为合成树脂（由封闭黄铜管加固），电缆为聚四氟乙烯绝缘（可选柔性金属管保护）。
尺寸：直径 14mm，传感器长度 124mm，电缆长度 3m。
重量：PR9376/00 带包装 / 不带包装为 330g/210g；PR 9376/20 带包装 / 不带包装为 530g/410g（均含安装套件）。
环境条件：参考温度 25°C；工作温度 -30...+100°C；最高承受温度（30s 内，无损坏）120°C；存储温度 -40...+100°C；防护等级 IP 66（符合 DIN 40050 标准）。
其他信息
参考测量注意事项：若用于参考测量（轴上仅有一个标记或轴环），需遵循相关提示以确保在恶劣工业环境中正常运行，传感器表面平整，可通过标准电缆密封套实现防油和防水安装。
订购编号：PR 9376/00（无金属电缆保护）为 9408-093 76001；PR 9376/20（带金属电缆保护）为 9408-093 76201。
