Emerson线性位移传感器 PR 9350/.. 系列
时间: 2025-08-21浏览次数：
Emerson线性位移传感器 PR 9350/.. 系列
Emerson线性位移传感器 PR 9350/.. 系列
传感器概述
PR 9350/.. 系列线性位移传感器是一种电感式传感器，主要用于测量静态和动态位移，也可结合载频测量电桥测量可转换为线性运动的物理量（如拉力、压力、材料厚度等）。其具有全量程高分辨率、滞后小、结构坚固、控制目标的力小、测量范围广（±12 至 ±150 mm）、精度高且密封封装等特点。

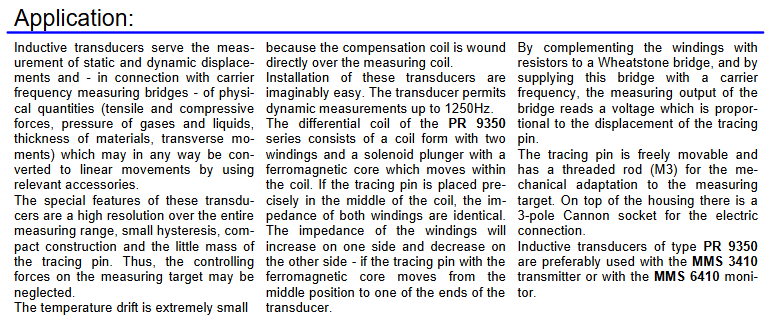

工作原理
该传感器的差分线圈由一个带有两个绕组的线圈架和一个在 coil 内移动的带铁磁芯的螺线管柱塞组成。当描针精确位于线圈中间时，两个绕组的阻抗相同；当带铁磁芯的描针从中间位置向传感器的一端移动时，一侧绕组的阻抗会增加，另一侧则会减小。通过用电阻将绕组补充为惠斯通电桥，并给该电桥提供载频，电桥的测量输出会得到一个与描针位移成正比的电压。描针可自由移动，带有 M3 螺纹杆用于与测量目标进行机械适配，外壳顶部有一个 3 极 Cannon 插座用于电气连接。
技术参数
灵敏度：在额定测量范围内，每 1V 供电电压的电桥输出为 270 mV/V。
供电电压：5 Vrms。
线性误差：总范围的 2%（相对于传感器的 ± 范围限制）。
载频：3...5 kHz。
允许环境温度：-20...0...+120 °C。
温度对灵敏度的影响：0.1 %/K。
标称电感：螺线管柱塞在中间位置时为 20 + 20 mH；最大位移时为 7 + 26 mH；50% 位移时为 13 + 26 mH；抽出时为 5 + 5 mH。
电容：每个绕组 250 pF。
标准附件：Cannon MS-3106E10SL-3S 连接器、带 M3 螺纹杆的螺线管柱塞。

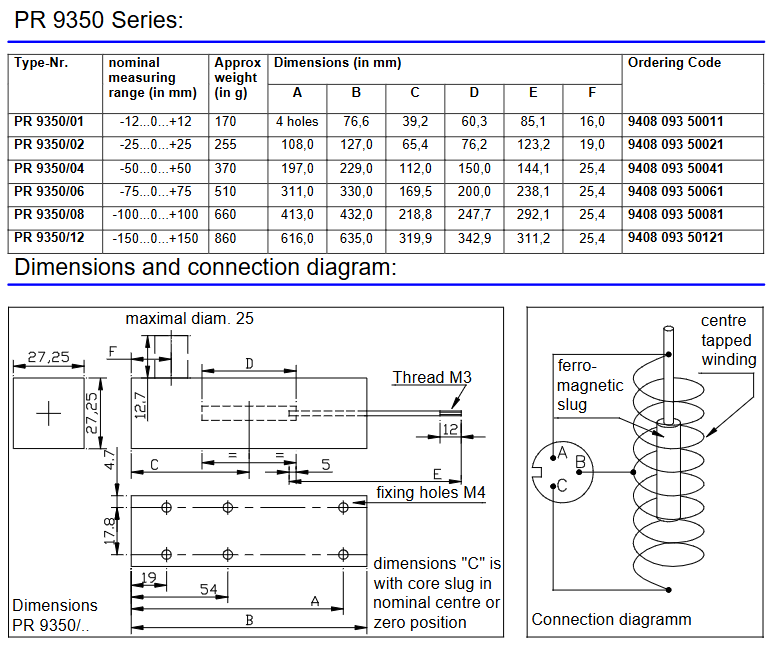

各型号参数
型号 标称测量范围（mm） 约重（g） 尺寸（mm） 订购代码
PR 9350/01：-12...0...+12 170 4 孔 76.6 39.2 60.3 85.1 16.0 9408 093 50011
PR 9350/02：-25...0...+25 255 - 108.0 127.0 65.4 76.2 123.2 19.0 9408 093 50021
PR 9350/04：-50...0...+50 370 - 197.0 229.0 112.0 150.0 144.1 25.4 9408 093 50041
PR 9350/06：-75...0...+75 510 - 311.0 330.0 169.5 200.0 238.1 25.4 9408 093 50061
PR 9350/08：-100...0...+100 660 - 413.0 432.0 218.8 247.7 292.1 25.4 9408 093 50081
PR 9350/12：-150...0...+150 860 - 616.0 635.0 319.9 342.9 311.2 25.4 9408 093 50121
