EMERSON CSI 2130 Machinery Health™分析仪

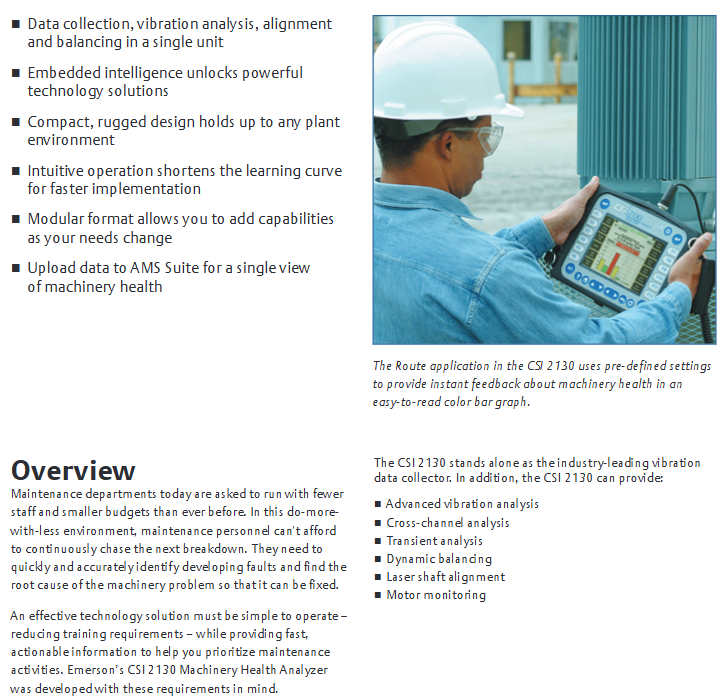

概述
CSI 2130机械健康分析仪是一款集数据收集、振动分析、对中和平衡功能于一体的设备，专为满足维护部门在人员减少、预算缩减的情况下高效工作而设计。它操作简便，能快速准确识别设备潜在故障并找出根源，还可将数据上传至 AMS套房为工厂设备健康状况提供统一视图，助力提高工厂可用性和可靠性。
核心优势
高效数据收集：与前代产品 CSI 2120相比，数据收集时间最多减少 60%，双通道选项通过专利数据收集技术可额外减少 20% - 45% 的测量时间，能监测更多机器，提高工作效率。
便携耐用
配备大型彩色背光 VGA 显示屏，适用于各种环境。
体积小、重量轻（4.5磅）便于长距离携带。
具有 IP 65防护等级，可选安全认证，适合工业环境使用。
操作简便：只需最少的培训即可有效操作，能将数据转化为可操作的设备健康信息，如自动区分不平衡和轴承故障，使用户能立即关注关键机器问题。
嵌入式智能：即使是新手用户，也能通过简单操作进行复杂的诊断测试，充分发挥设备在现场的作用。
关键功能
故障检测能力
采用专利的 PeakVue®处理技术，能检测应力波，最早发现轴承和齿轮磨损的迹象，并提供故障严重程度指示，还可转化为可靠趋势以确定最佳维护时间。
具备卓越的频率范围，借助专利的低速技术（SST）可准确测量低速设备信号，最高能测量 80,000赫兹的信号，适用于高速机械诊断。
现场分析工具：包括波形自相关、故障频率叠加、窄带参数趋势分析、14 种预定义分析专家、四象限绘图等，助力深入分析设备问题。
变速分析：在常规数据收集过程中，能自动调整所有诊断工具以适应设备转速变化，准确评估现场潜在问题。
预测灾难性故障：通过收集在线监测系统信号，生成轨道图识别失准和轴摩擦等问题，趋势数据有助于发现结构故障。
监测故障点：借助线路电源，可作为临时在线监测器，长时间监测设备健康状况，自动获取和存储数据。
捕获机器停机状态：针对瞬态事件分析，能在设备启动、停机或工艺变化期间收集一系列振动快照，可单独查看或在瀑布图中查看。
关联振动和过程变量：利用双通道功能，将过程信息作为电压信号输入一个通道，同时在另一个通道监测振动，以识别机器问题。

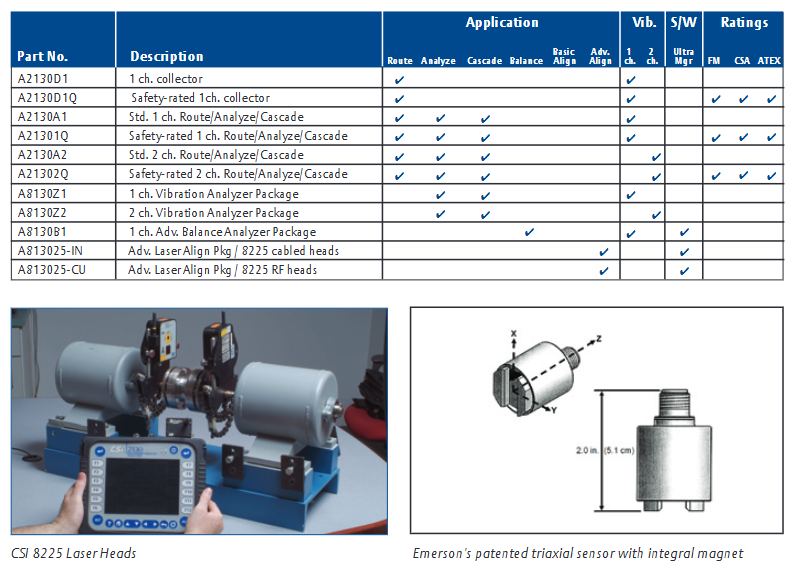

多功能配置
模块化设计：可根据当前需求配置，随着需求变化能轻松扩展功能，保护初始投资。可作为单通道或双通道分析仪、专用现场平衡器或激光对中计算器等，还可添加瞬态和结构分析等模块。
高级跨通道分析：标准数据收集是识别设备故障的良好基础，跨通道分析有助于找出故障根源。双通道设备可显示轨道，可选的高级跨通道应用能扩展功能，ODS/模态应用使结构分析更简单，跨通道数据可在相关软件中分析或导出。
高级瞬态分析：扩展单通道或双通道设备的功能，可长时间记录原始振动信号用于后处理和分析，适用于涡轮机械、启动和停机或具有短重复工作周期的机器诊断，数据可在设备上或相关软件中检查。
现场平衡：高级平衡应用使设备成为强大的现场平衡器，图形用户界面引导操作，有基本模式和高级模式，具备矢量平均和平衡监控器等特殊功能，可打印或存储作业文档。
激光对中：高级激光对中应用提供图形驱动的用户界面和无线操作，内置双倾角计自动确定轴位置，有实时移动选项，作业文档可在相关软件中获取。
电机电流分析：与 AMS机械经理中的 MotorView®模块配合，使用标准电流钳或专利磁通监测，对感应电机的转子和定子状况进行非侵入性分析。
规格参数
物理数据：彩色显示屏为 5.75“x 4.25”透反液晶显示屏，带背光，分辨率 640 x 480像素；键盘有超大易按按键、12 个软功能键和上下文敏感帮助键；尺寸为 8"高 x 1.88英寸深x 10.25英寸；重量4.5磅
操作条件：密封外壳，IP-65防护等级；工作温度 15 至 113 华氏度（-10至50摄氏度）
电源：镍氢电池，4.5 安时，7.2伏典型使用 8 小时（背光关闭时更长），电池电压低时数据可保存；配备 “智能充电器”，可放电、快速充电、涓流充电，也可作为连续电源；充电时间 3 小时。
质量保证：NIST 可追溯校准；有安全评级版本，批准用于 I 类，II 区，A、 B、C、D组，安全评级版本性能规格与标准型号相同。
安全认证：CSI 21302Q获 FM、CSA、ATEX等多项安全认证。
分析和路由规格
分析专家：包括高频、高分辨率、轴承 / 齿轮故障分析等多种交互式数据采集设置。
数据分析速度：400 线 / 1000 Hz 频谱为 0.14 秒 / 平均；1600 线 / 1000 Hz 频谱为 0.5 秒 / 平均。
分析能力：噪声底、PeakVue、解调、SST、双通道、跨通道、动态分析等方面均有相应性能指标；信号范围、频率范围、低频率响应、分辨率、平均、平均数量、积分、触发、抗混叠等参数也有明确规定。
振幅单位：公制或英制，加速度、速度、位移或用户可编程。
频率单位：Hz、CPM、订单
缩放：X 和 Y 轴均为线性或对数。
窗口：汉宁或 制服
光标：单光标、谐波光标、移动谐波光标、边带光标。
内存：512 MB内部存储器，配备安全数字存储卡插槽，内存几乎无限。
信号输入：包括供电输入、非供电输入、输入阻抗、转速计、伪转速计、三轴、输出等参数。
平衡规格
基本模式：提供单平面和双平面平衡的预配置作业、全计算器模式。
高级模式：最多 4 个平面、最多 8 个传感器输入、最多 6 种不同速度、自动单位转换、自动重量分配、试重估计。
特殊功能：矢量平均消除背景振动；平衡监控器自动检测二次机械故障；图形用户界面提供数据稳定性指示、显示实时不平衡矢量、消除重量放置混淆。
对中规格
基本模式：自动扫描（包括部分扫描）、手动 4 点、软脚检测、热增长补偿、实时机器移动、中间轴应用、记录注释和观察结果、存储和调用作业。
高级模式：快速规格对中检查器、手动扫描、双通模式（非耦合轴）、垂直机器对中、C面对中、直线度测量、增强型软脚检测、数据平均、自定义机器配置、自定义公差值、额外的实时移动选项、将作业上传到软件。
通信：标准通过电缆、无电缆测量、可选 RF（在许可的地方）
特殊功能：热增长补偿、实时机器移动、中间轴应用、记录注释和观察结果。

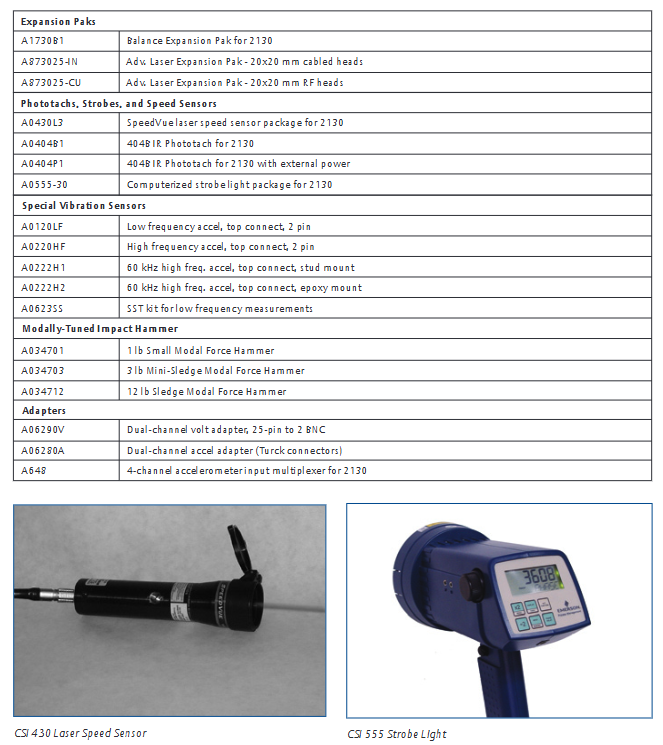

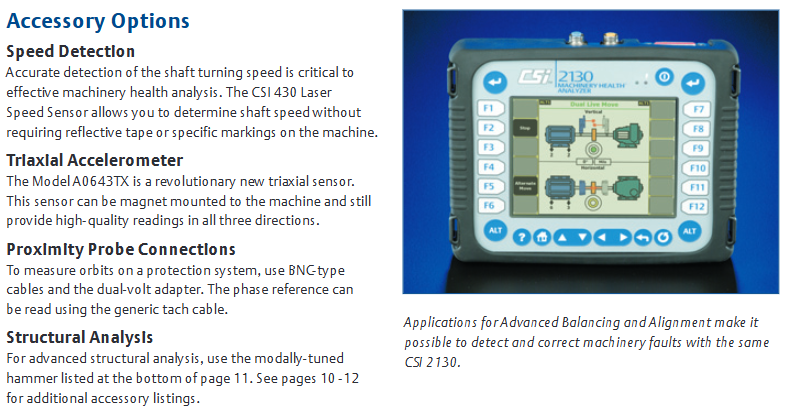

配件选项
包括速度检测（如 CSI 430激光速度传感器）、三轴加速度计、接近探头连接、结构分析工具、电源、电缆、外壳、屏幕保护器、各种传感器、适配器、电流钳、电池组等多种配件，可根据需求选择。
