EMERSON FloBoss™ S600+流量计算机

概述

本文档是 FloBoss™ S600+ Flow Computer 的使用说明书，涵盖了该流量计算机的安全注意事项、安装、硬件模块、操作、启动、故障排除等多方面内容，旨在指导用户正确安装、配置、操作和维护该设备。

安全注意事项

操作前阅读：在操作设备前，需仔细阅读说明书，了解安全含义，不当使用可能导致损坏或 injury，需将手册放在方便查阅的位置。

过程保护：设备故障可能使操作过程失去适当保护，需考虑额外备份设备或替代保护手段。

设备返还：返还设备时，需确保其清洁至符合相关法律法规规定的安全水平，并承担因未达标导致的责任。

接地要求：金属外壳和电气仪器的裸露金属部分需按 OSHA 规则和法规接地，含电气操作设备的机械或气动仪器也需接地。

静电防护：设备含敏感电子元件，易受静电放电损坏，需正确保养和处理。

系统培训：训练有素的员工对操作成功至关重要，可通过多种方式接受培训。

以太网连接：该自动化设备适用于无公共访问的以太网网络，不建议接入公共以太网网络。

安装

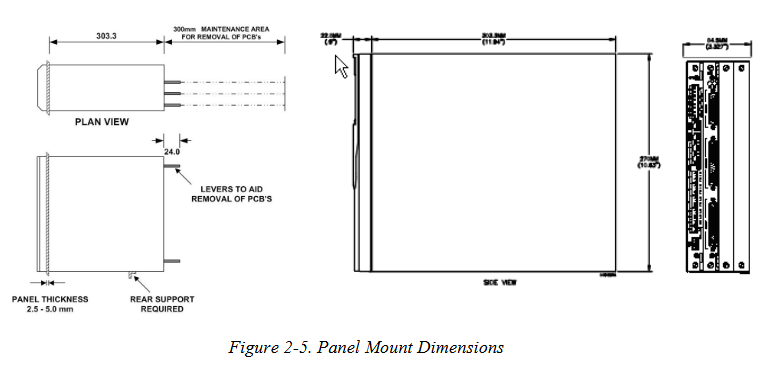

安装准备：安装需符合当地规范和法规，遵循良好工艺惯例，了解设备的模块化设计及主要组件。

环境考虑：设备为面板安装式，应放置在方便操作、舒适且安全的位置，注意多设备在狭小空间的散热问题。

所需工具：包括适合的螺丝刀、扳手、艾伦钥匙等。

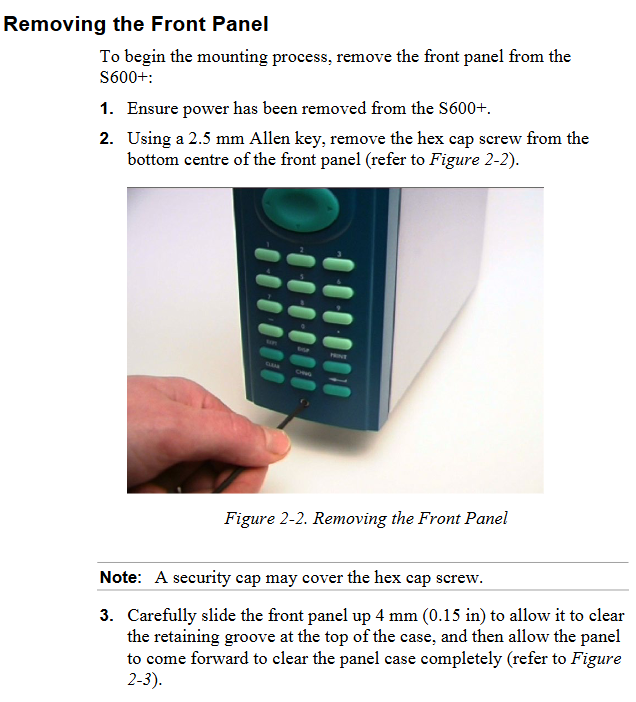

安装步骤：包括拆包检查、拆卸前面板、安装面板安装单元、重新安装前面板等。

模块安装与拆卸：遵循正确步骤，注意静电防护和断电操作。

EMC 保护安装：根据现场需求安装电磁兼容性防护组件，如安全背板、滤波器适配器、铁氧体夹具等。

CPU 模块

模块介绍：包含主机处理器及相关外设，背面有多种连接接口，需注意接线规格和避免使用不当仪器检测。

电源：电源连接为插件式标准端子块，有输入输出电压规格，内置防浪涌保险丝，提供稳定输出电压。

** watchdog 继电器 **：单刀双掷继电器，正常运行时 energized，CPU 故障时 de - energized。

板载电池备份：用于保留 SRAM、CMOS 内存区域和日历时钟内容，可更换，更换时有相应步骤和注意事项。

通信端口：包括 RS - 232 串行端口、RS - 422/RS - 485 多 drop 端口、以太网 LAN 端口、本地操作员 PC 或远程显示端口等，各端口有其引脚定义和连接要求。

连接器和跳线：有多种连接器和跳线，用于不同功能设置，默认配置有规定，非专业指导不建议修改。

USB 端口：用于将报警历史、事件历史和报告历史等信息导出到 USB 闪存驱动器。

输入 / 输出（I/O）

I/O 模块（P144）：可测量过程信号，提供多种输入输出类型，如模拟输入、模拟输出、数字输入、数字输出等，各类型有其引脚定义、接线方式和功能特点。

Prover 模块（P154）：专为各种 prover 设计，有特定的输入输出配置和功能。

HART 模块（P188）：提供 HART 设备与 S600 + 的通信，有相应的连接和接线方式。

Mezzanine 模块（P148）：提供脉冲输入，安装在 I/O 和 prover 模块上，影响特定脉冲通道。

前面板

描述：提供本地接口，可查看或修改系统参数值和状态，包括前面板端口、键盘、LCD 显示屏等。

前面板端口：位于前面板底部，是 Config600 软件传输配置文件的主要连接口，有特定引脚定义。

键盘：包含功能键、方向和菜单键、数字键、操作键、报警 LED 和报警键等，各键有其功能。
