AMS 2140 Machinery Health™分析仪
概述
本文档为 AMS 2140 Machinery Health™分析仪的用户指南，涵盖了该便携式振动分析仪的基本介绍、操作方法、功能应用、数据处理等多方面内容，适用于振动分析师、可靠性数据收集技术人员和可靠性工程师等在过程工厂环境中监测旋转机械的人员。
分析仪简介
基本设备：包括固件介质、用于连接到 AMS机械经理的 微型USB电缆、给电池组充电的电源、屏幕保护膜、肩带等。

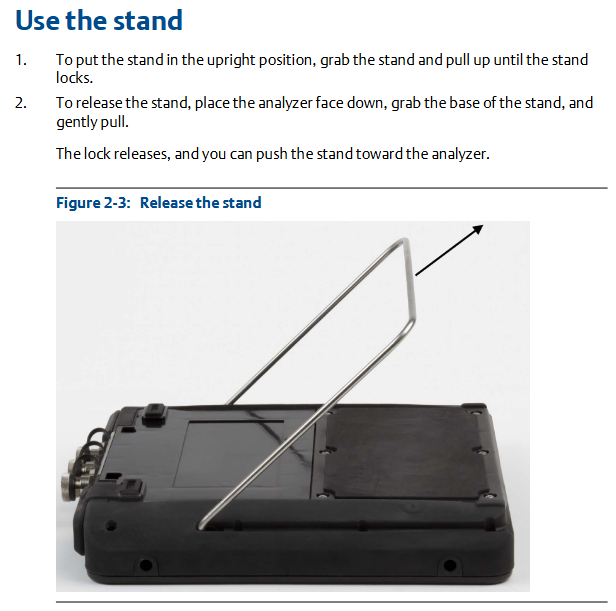

外观与按键

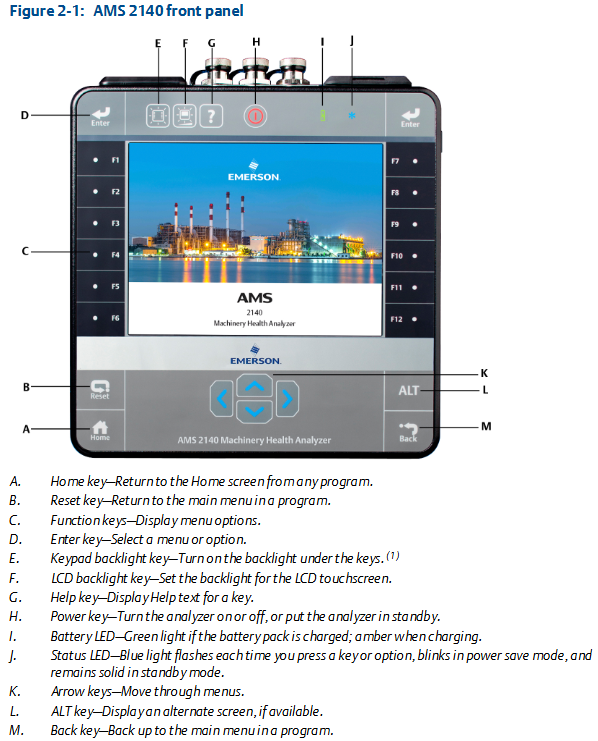

正面视图：包含 Home 键、重置键、功能键、进入键、键盘背光键、LCD 背光键、帮助键、电源键、电池 LED、状态 LED、箭头键、ALT 键、Back 键等，各按键有其特定功能。

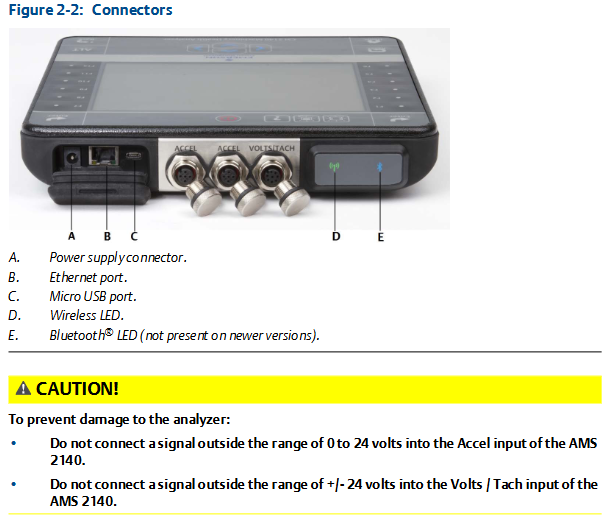

顶部视图：有电源连接器、以太网端口、微型USB端口、无线 LED、蓝牙 LED（无新型号）等
首次开机：需先激活电池组，将提供的电源线连接到电源插座和分析仪，然后按住电源键开机，开机后可设置时间和日期。

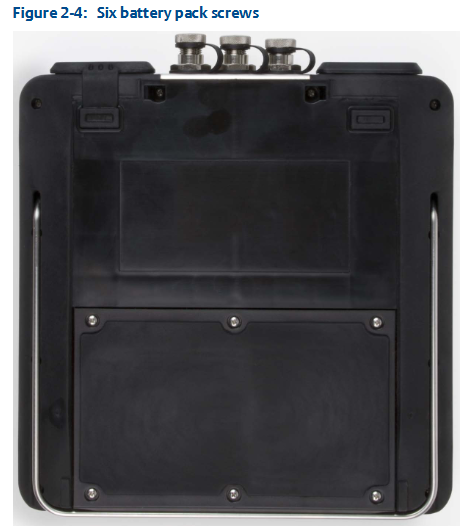

电池组
为可充电锂离子电池组，一次充电通常可连续使用 8 小时以上，电量低时会发出警告。
电池组出厂时处于存储模式，需按步骤激活。
有诸多使用和维护注意事项，如仅使用 爱默生电池组和充电器、充电和操作的环境温度限制、存储时的温度和电量要求等。
外部电池充电器：可单独为电池组充电，有相应的充电步骤和注意事项，如确保通风良好、充电环境温度限制等。
开机与关机：按住电源键进行操作，还可进行硬重启和进入待机模式。
主屏幕：包含时间日期、蓝牙连接状态、电池电量、支持的通道数等信息，有两个交替屏幕显示不同的程序和设置选项。
背光：可设置 LCD 背光和键盘背光，有不同的调节方式和节能设置。
触摸屏：可进行锁定 / 解锁、校准，支持手势操作和屏幕键盘输入。
菜单导航：通过触摸屏和功能键导航，有 ALT 屏幕，可输入文本并查看帮助信息。
设置：可设置按键蜂鸣器、待机计时器、背光计时器、打印模式、低电量警告级别等。
存储卡：可插入 SD 存储卡存储路由或作业文件，有插入和移除的步骤及注意事项。
蓝牙：若分析仪支持，可用于连接相关设备，需进行配对、连接等操作，有不同的状态图标。
实用程序：包括文件实用程序（用于复制、删除、移动文件）、内存实用程序（查看内存信息等）、电池实用程序（查看电池状态等）。
清洁分析仪：需在非危险区域，使用合适的清洁用品，避免使用腐蚀性或 研磨的物质。
四通道输入适配器：可扩展分析仪功能，有连接和使用方法。
多输入：分析仪可支持多通道同时收集数据，有不同输入数量的连接选项。
危险场所使用：不同标签的分析仪有不同的适用场所，使用时有特定注意事项。
与 美国夏令时2140分传输文件
AMS机械经理数据传输：可管理分析仪中的文件，实现路由和作业的传输、存储等。
独立数据传输应用程序：适用于未安装 AMS机械经理的计算机，可传输文件但有一定限制。
通信设置：包括兼容的 AMS机械经理版本、更改分析仪 ID、设置连接类型（USB、以太网、无线）等。
路由和作业：可从 AMS机械经理加载路由和作业，也可将其从分析仪传输到 AMS机械经理或计算机文件夹。
分析仪固件和程序：可查看版本号、升级固件、添加或升级程序。
屏幕截图：可进行屏幕截图并保存。
启动屏幕：可更改主屏幕图像。
打印：可创建封面页，打印图表到 AMS机械经理或存储卡。
路由
路由概述：路由是从 AMS机械经理数据库的某个区域选择的设备和测量点列表，可用于收集数据并传输回数据库。
管理路由：包括查看加载的路由、激活路由、删除路由数据或路由等。
设置数据收集和显示参数：如设置 plot 类型、启用 / 禁用自动前进到下一个测量点、设置高频检测平均值等。
转速计：可设置转速计参数、保存和调用设置等。
多输入和测量：可使用多通道功能和三轴加速度计快速收集数据。
收集路由数据：按步骤收集数据，可监听实时振动数据、重新进行测量、跳过设备或点等。
注释：可创建、删除、添加注释到路由测量点。
绘制路由数据：可绘制收集的数据并进行修改。
运行分析以收集路由测量点数据：若发现异常数据，可打开分析程序进一步收集数据。
查看路由测量点设置和历史：可查看存储的数据、组状态、趋势历史等。
路由报告：可打印路由报告到 AMS机械经理或存储卡。
图表
查看全屏图表：可将图表显示为全屏。
选择活动图表：通过按键选择活动图表，对其进行操作。
切换图表类型：根据收集的数据类型切换不同的图表类型。
添加 / 移除光标：可添加光标并移动，用于分析数据。
更改光标类型：有多种光标类型可供选择，适用于不同的分析需求。
更改 x 和 y 轴的比例：可设置轴的刻度等参数。
扩展或压缩 X 轴：可放大或缩小 X 轴查看数据。
查看频谱图上的最高频率峰值：列出最高峰值并查看。
设置 转速：为路由点设置 RPM
查看图表上的故障频率：可查看与设备故障相关的频率。
分析和高级分析
分析概述：可用于收集数据进行故障排除，有不同的分析专家和手动分析模式。
管理作业：包括创建、打开、编辑、删除作业等。
设置显示参数：如设置重叠率、选择收集频谱时显示的数据类型。
多输入测量：可同时使用多个输入收集数据，有相应的设置方法。
传感器和输入：可设置输入数量和传感器参数。
转速计：设置方法与路由中的类似。
常见数据收集参数：包括 Fmax 和 Fmin、分辨率线数、窗口、平均、PeakVue和解调、触发器等。
使用分析专家收集数据：不同的分析专家适用于不同的故障排除测试，有相应的使用方法和推荐用途。
使用手动分析收集数据：可设置不同的分析模式，如波形、频谱、整体等，并设置相关参数。
在分析中监听实时振动数据：通过蓝牙设备监听，但不存储音频。
重新进行分析中的测量：可重新收集数据。
将数据存储到路由或分析作业：需手动保存数据。
查看分析中先前收集的数据：查看临时存储的数据。
打印分析图表到 AMS机械经理或存储卡：按相应步骤操作。
重置分析默认值：重置分析程序的设置。
高级激光对中
基本和高级激光对中应用概述：可用于水平和垂直机器对中及直线度测量，有不同的模式和应用场景。
设置激光和传感器：包括安装支架、安装激光和传感器、打开设备、调整激光束、配对传感器等。
管理作业：可创建、激活、复制、编辑、删除作业，传输作业等。
设置作业参数：如设置作业模式、对中方法、操作模式等。
水平对中：包括输入机器尺寸、获取对中数据、检查软脚、查看和调整机器等步骤。
垂直对中：与水平对中类似，有相应的步骤和参数设置。
直线度测量：包括输入轮廓尺寸、获取直线度数据、查看表面轮廓等。
图表：可查看公差图表等，用于分析对中情况。
传输对中作业：可传输作业和公差表，打印摘要报告。
高级瞬态
高级瞬态概述：可收集大型、完整的时间波形，用于分析设备在变化条件下的行为。
管理作业：包括创建、激活、编辑、删除作业等。
传感器和输入：设置输入数量和传感器参数。
转速计：设置方法与其他模块类似。
选择完整瞬态波形的一部分：设置显示的数据点数量、线数等。
设置在高级瞬态中显示的图表数量和类型：选择要显示的图表类型。
设置数据收集参数：如 Fmax、采样率、样本数量等。
收集瞬态数据：按步骤收集数据，可重新测量或删除数据。
在高级瞬态中绘制数据：显示和分析收集的数据，可打印图表。
ODS/模态
ODS/模态概述：可收集跨通道 ODS 和模态数据，用于确定弹性结构的模态特性。
管理作业：包括创建、激活、编辑、删除作业等。
传感器和输入：设置输入数量和传感器参数。
转速计：设置方法与其他模块类似。
设置图表：设置显示的图表类型和格式。
设置作业：包括设置测量参数、作业模式、采集参数等。
收集 ODS/模态数据：按步骤收集数据，可进行相关操作如更改极性、删除数据等。
显示 ODS/模态测量点的数据：查看收集的数据。
打印 ODS/模态图表到 AMS机械经理或存储卡：按相应步骤操作。
