GE VMIVME-2511 可编程 I/O 板
时间: 2025-08-18浏览次数：
GE VMIVME-2511 可编程 I/O 板
GE VMIVME-2511 可编程 I/O 板
产品概述
基本介绍：VMIVME-2511 是一款兼容 VMEbus 的可编程 I/O 板，采用两个摩托罗拉 MC68230 并行接口 / 定时器芯片和一个摩托罗拉 MC68153 总线中断模块，具备多种功能和特性。
主要特性
48 位 I/O（包括位 I/O、单向 8 位和 16 位、双向 8 位和 16 位）。
中断生成逻辑，支持四个中断源，每个 MC68230 有一个定时器中断和一个端口中断。
可选大电流驱动器，灌电流能力达 64mA。
两个 24 位可编程定时器，支持软件可编程定时器模式。
可选握手定时器，能与各种低速、中速或高速外设或其他计算机系统连接。
具备 Centronics 并行接口。
物理描述和规格
物理描述：由 VMEbus 兼容逻辑、中断控制逻辑和与并行接口 / 定时器模块相关的 I/O 控制逻辑组成。VMEbus 兼容逻辑包含地址解码逻辑和数据传输控制逻辑，支持 VMEbus 读写数据传输；中断控制逻辑利用摩托罗拉 MC68153 BIM，允许来自每个并行接口 / 定时器的端口和定时器中断；并行 I/O 端口可编程，支持多种模式，高电流驱动器选项可提供高达 64mA 的灌电流能力，但不支持双向模式，若选择位 I/O 模式，所有 A 端口数据位必须编程为相同方向。
功能特性
兼容性：符合 VMEbus 规范，采用双高度外形尺寸。
I/O 连接器类型：64 针连接器（DIN 41612）。
I/O 组织：利用两个摩托罗拉 MC68230 并行接口 / 定时器，提供多种可编程 I/O 功能，带缓冲的 I/O 选项有驱动能力限制，不支持双向模式。

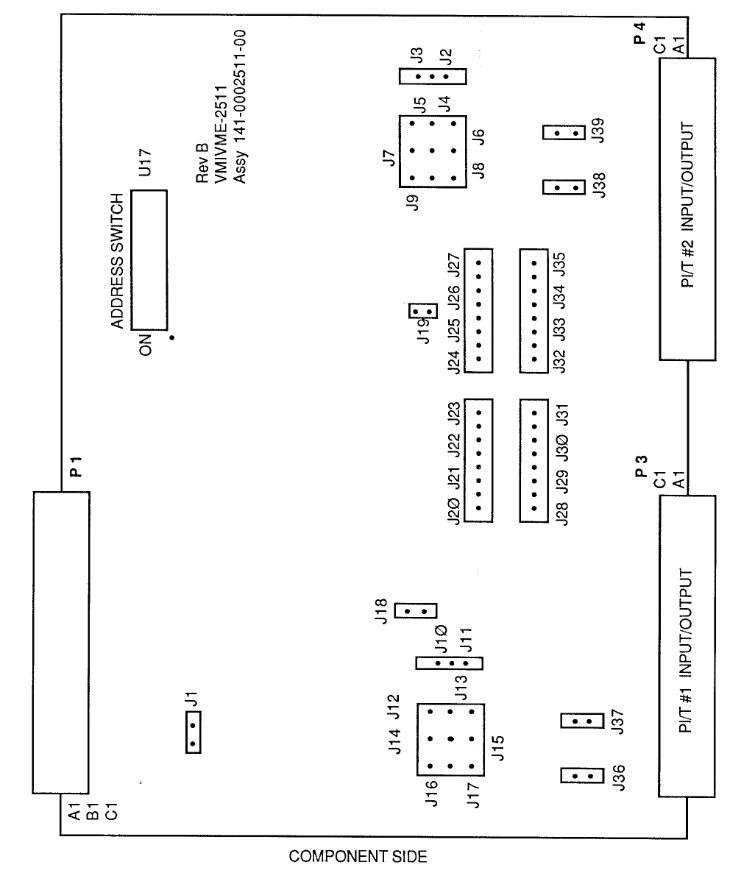

寻址方案：一个 8 位 DIP 开关提供板地址，工厂默认配置为响应短监控 I/O 访问，用户可通过跳线改为短非特权 I/O 访问。
数据极性：可订购为高有效或低有效。
电气规格：分别给出了不带 I/O 缓冲器和带 I/O 缓冲器时的输出高电压、输出低电压、输入高电压、输入低电压、输出高电流、输出低电流等参数。
物理规格
环境：工作温度 0 至 55°C，存储温度 - 20 至 85°C；相对湿度 20% 至 80%，无冷凝；冷却方式为对流冷却。
电源要求：+5V，最大 2.5A。
订购信息：VMIVME-2511 的订购型号包含多个选项，涉及密钥、输出选项、输入选项、数据传输、I/O 选项、输出电阻选项、输入电压、输出类型、输入类型等，且输入和输出极性选项必须相同，还提供了兼容连接器、应变消除器和 PC 板连接器的型号。
操作原理
框图：VMIVME-2511 由 10 个主要子系统组成，每个子系统有详细框图，包括地址解码子系统、并行接口 / 定时器和 I/O 端口控制逻辑、VMEbus 中断器子系统等。
操作概述：两个 MC68230 模块分别与 P3 和 P4 连接器关联，通过选择所需 P/I/T 模块上的寄存器实现 I/O 数据传输，通过编程所选 P/I/T 模块实现中断处理，再启用 68153 BIM 中的相应通道，使特定中断源能被系统处理器响应，部分跳线选择因 P/I/T 模块的端口通道功能而异。

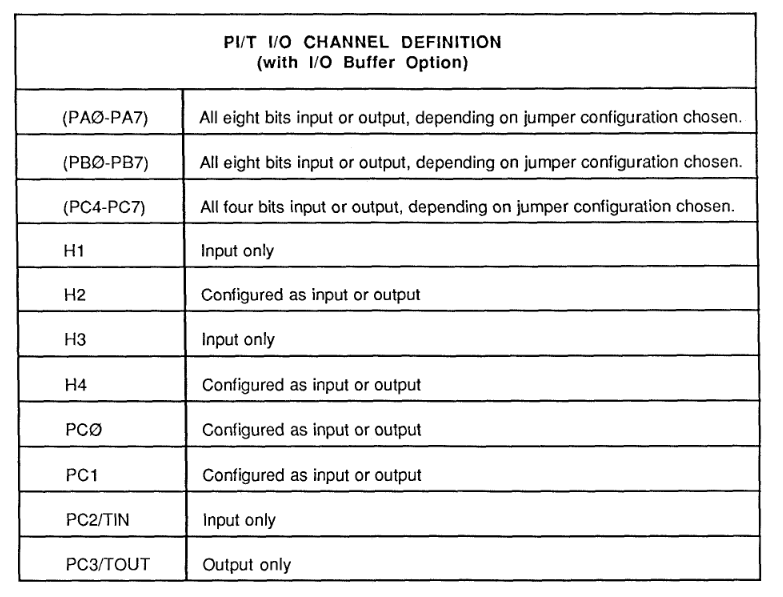

I/O 数据传输描述：通过 P3 和 P4 连接器执行 I/O 传输，借助所需 P/I/T 模块上的端口寄存器实现，带可选缓冲器时，I/O 操作是 P/I/T 模块功能的子集，虽限制了可编程性，但增强了驱动能力。
中断能力：能处理四个中断请求，每个 P/I/T 模块支持两个请求（端口中断请求和定时器中断请求）
