GE VMVME-2540 24通道智能计数器/控制器
GE VMVME-2540 24通道智能计数器/控制器
产品概述

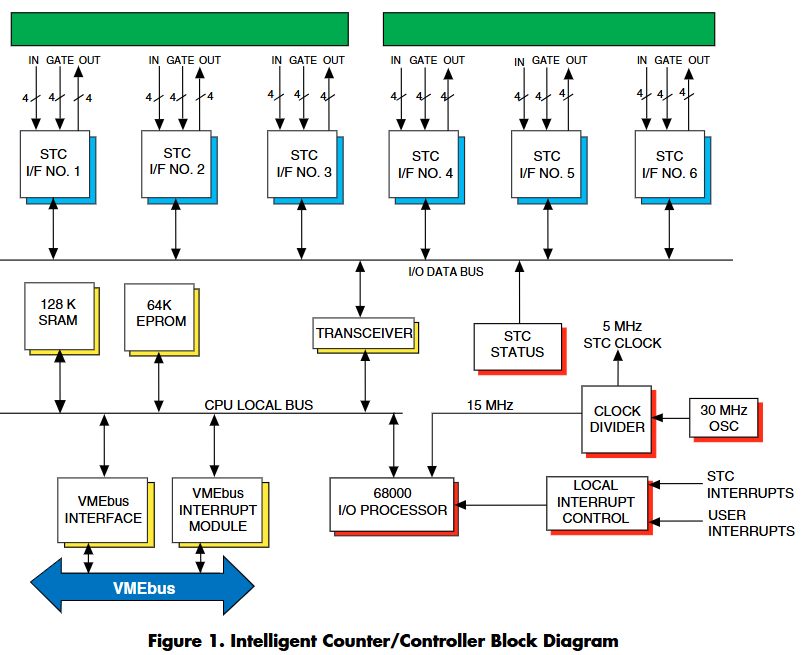

VMIVME-2540 是一款 24 通道智能计数器 / 控制器，作为 VMEbus 从机 I/O 模块，为 VMEbus 系统提供高精度数字测量和函数生成能力，具备简单且一致的内存映射用户界面。其由 VMEbus 从机 DTB 接口、带固件和支持逻辑的 CPU 以及实现测量和控制功能的电路三部分组成，搭载 15 MHz 68HC000 CPU，支持 A32/A24/D32/D16/D8（EO）VME 从机接口和 64 Kbyte VMEbus 内存窗口，数据交换接口符合 ANSI/IEEE 标准 754-1985（32 位浮点运算）。
核心功能与参数
测量功能
事件计数：最多 40 亿个事件，输入频率范围高达 2.5 MHz，计数范围在长模式下可达 2 32，字模式下为 2 16。
频率测量：范围为−1.16×10 −3 Hz 至 2.5 MHz；16 位计数器在 0.007 至 76 Hz 时精度最大为 0.015%，76 Hz 至 2.5 MHz 时误差为 100×(频率 / 5 MHz)；16 位增强分辨率计数器（需两个 16 位计数器）范围为 0.001 Hz 至 1.25 MHz。
周期 / 脉冲宽度测量：支持 16 位和 32 位，离散或连续模式，数据传输延迟低。16 位计数器范围为 131.07 s 至 400 ns，16 位增强分辨率计数器（需两个 16 位计数器）范围为 858.9 s 至 800 ns；32 位整数运算中，脉冲宽度测量需两个 16 位计数器，周期测量需三个 16 位计数器。
正交位置测量：正弦 / 余弦输入范围为 DC 至 1 MHz，32 位计数器，支持极限 / 模检查，精度为 ±1/4 波（5 MHz 采样率），每个编码器需两个通道。
生成功能
方波 / 脉冲序列生成：频率范围为 0.0076 Hz 至 2.5 MHz。
定时器 / 周期性 VMEbus 中断器：频率范围为 0.0076 至 1000 Hz。
脉冲序列模式：可生成 N 个脉冲的序列，占空比可编程。
正交位置控制输出：±1/4 波控制分辨率，最高 1.25 MHz 步速和 ±32767 步 / 命令。
其他功能
事件触发定时器延迟：在事件边缘输入后最多 131.1 秒生成 VMEbus 中断，可重新触发。
24 个控制 / 测量接口：包括 24 个时钟、24 个门、24 个输出。
支持 RS-422 差分接口和单端 TTL 输入。

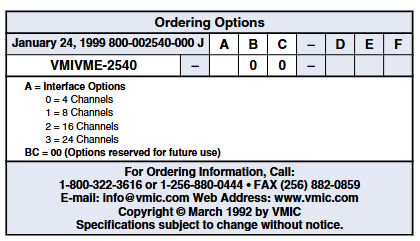

可配置 4、8、16 和 24 个接口的选项。
系统与物理规格
系统时基：5 MHz，精度 / 稳定性为 ±0.005%。
电源要求：+5 V ±5/-2.5%，典型 4.25 A，最大 5 A。
温度范围：工作温度 0 至 65˚C，非工作温度 - 40 至 85˚C，湿度 5 至 95% RH 无凝结。
VMEbus 兼容性：符合 ANSI/IEEE 1014-1987、IEC 821 和 297，支持 A32/D32 DTB 从机，基地址可在 64 Kbyte 边界上选择，支持监控 / 非特权地址修改码，双中断器模块可断言 IRQ1 至 IRQ7 中的任何一个，板尺寸 160×233.4 mm。
输入 / 输出缓冲规格
输入缓冲
共模电压限制：±25 V。
差模电压限制：±5 V（因 1/4 W、120Ω 终端电阻）。
差模 V IH/V IL：符合 RS-422 标准，V IH指在 ±25 V 共模电压范围内，主（正）输入电压比差分（负）输入电压大 100 mV；V IL指在 ±25 V 共模电压范围内，主（正）输入电压比差分（负）输入电压小 100 mV。
单极（单端）模式 V IH/V IL：V IH=V TTL+100mV，V IL=V TTL−100mV。
输入滞后：50 mV。
输入上升时间建议：最小 5 ns，传播延迟典型 25 ns，最大 1 ms。
输出缓冲
采用 AM26LS31。
短路电流：典型I SC=−60mA。
差分输出电压：最小∣V t∣=2V。
接口与连接
离散线连接器和端子块：建议使用 Harting Elektronik, Inc. 的连接器组件，如 96 针离散线连接器（型号 0903-096-3214）等。
RS-422 差分信号：应使用双绞线绝缘线（24 AWG 实心或多股铜导体，
R<30Ω/1000
ft），最大电缆长度 4000 英尺，需确保每个信号组正确接地。
TTL 信号：可使用 96 导体扁平带状电缆（30 AWG 绝缘铜多股导体），对应的 96 针 DIN 母连接器为 ERNI 913.031 或类似产品，建议总电缆长度不超过 50 英尺。
若需将前面板 I/O 信号引出到端子块，建议使用 VMIACC-BT04 双 96 针过渡面板，通过 96 导体带状电缆连接（建议 3 英尺长）。
应用领域
包括旋转轴仪器（角位置、速度、加速度）、汽车工业测试（制动器、变速器、转速表）、机器人技术、望远镜 / 天文台、医疗 / 实验室仪器、线性位置测量（距离、速度、加速度）、电梯、桥式起重机、X-Y 工作台、机床、自动存储检索等。
