GE VMIVME-2510B 64 位 TTL 数字 I/O 板
时间: 2025-08-18浏览次数：
GE VMIVME-2510B 64 位 TTL 数字 I/O 板
GE VMIVME-2510B 64 位 TTL 数字 I/O 板
产品主要特性
每个 8 位端口的方向可单独编程。
具备 64mA 灌电流能力。
控制寄存器和数据寄存器采用独立的板地址解码。
内置用于故障检测和隔离的测试（BIT）逻辑。
配备故障 LED 指示灯。
与 VMIC 的智能 I/O 控制器产品线兼容。
采用高可靠性的 DIN 型 I/O 连接器。
支持 8 位、16 位、32 位数据传输。
可选开集电极输出。

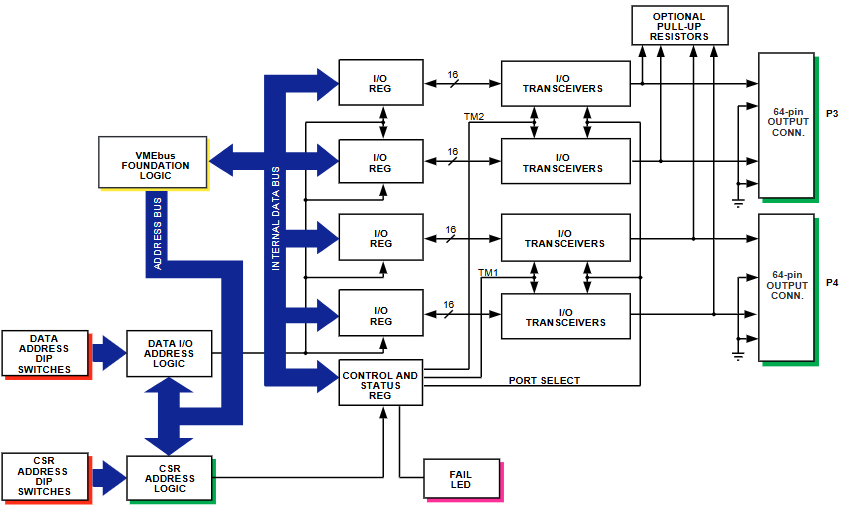

功能特性
兼容性：符合 VMEbus 规范，采用双高度外形尺寸。
I/O 连接器类型：双 64 针 DIN 连接器。
I/O 组织：8 个 I/O 端口，每个端口 8 位宽，可寻址到短监控或短非特权 I/O 映射内的任何地址。
寻址方案：8 个端口可在 8 位或 16 位边界上单独寻址，地址 DIP 开关提供无限制的短数据 I/O 地址映射选择。
内置测试：输出数据可实时或在离线模式下读回，离线模式通过向控制和状态寄存器（CSR）写入以设置测试模式位来启用，测试模式启用时，所有输出均为三态，提供两个测试模式位，必要时可独立测试每个连接器的 I/O（32 位）。
故障 LED：电源启动和系统复位时亮起，在程序控制下，诊断成功执行后可熄灭。
I/O 电路：收发器支持大电流灌电流（64mA）输出，逻辑电平 TTL I/O 选项使用 SN74AS645 八进制总线收发器，开集电极选项使用 SN74AS641 型收发器，若订购开集电极选项，则所有 64 位均仅为输出。
产品型号：该产品有多种型号，2510 为原始设计（一个测试模式位）；2510A 有两个测试模式位（每个连接器一个）；2510B 推荐用于新设计（两个测试模式位）。

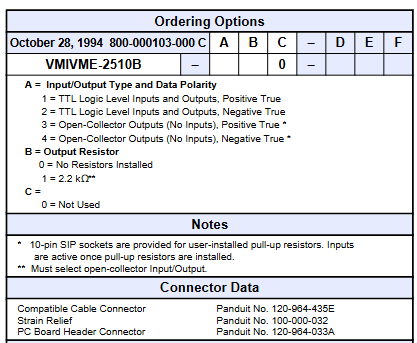

订购选项
A（输入 / 输出类型和数据极性）：1 为 TTL 逻辑电平输入和输出，正逻辑；2 为 TTL 逻辑电平输入和输出，负逻辑；3 为开集电极输出（无输入），正逻辑；4 为开集电极输出（无输入），负逻辑。
B（输出电阻）：0 为未安装电阻；1 为 2.2kΩ（必须选择开集电极输入 / 输出）。
C、D、E：0 为未使用。
连接器数据
兼容电缆连接器：Panduit No. 120-964-435E。
应变消除器：Panduit No. 100-000-032。
PC 板 header 连接器：Panduit No. 120-964-033A。
五、物理 / 环境特性
温度范围：工作温度 0 至 55°C，存储温度 - 20 至 85°C。
相对湿度范围：20% 至 80%，无冷凝。
冷却方式：对流冷却。
电源要求：+5V，最大 3.786A。
正 / 负逻辑订购信息
TTL I/O：正逻辑输入选项在 VMEbus 上相应位为逻辑 1 的每条数据线上呈现高电平输入电压；正逻辑输出选项向输出数据寄存器（ODR）呈现逻辑 1，在每条数据线上呈现高电平输出电压。负逻辑输入选项在 VMEbus 上相应位为逻辑 0 的每条数据线上呈现高电平输入电压；负逻辑输出选项向输出数据寄存器呈现逻辑 0，在每条数据线上呈现高电平输出电压。
开集电极输出选项：正逻辑输出选项向 ODR 呈现逻辑 1（VMEbus 上相应位为逻辑 1），使输出开集电极晶体管导通，从而为负载提供接地；负逻辑输出选项向 ODR 呈现逻辑 0（VMEbus 上相应位为逻辑 1），使开集电极输出晶体管截止。

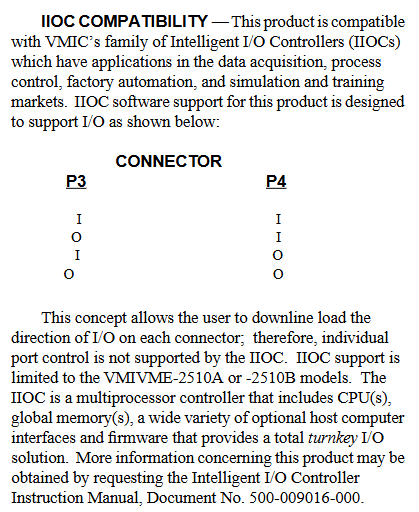

IIOC 兼容性
该产品与 VMIC 的智能 I/O 控制器（IIOC）系列兼容，适用于数据采集、过程控制、工厂自动化以及仿真和培训市场等领域。IIOC 软件支持该产品的 I/O，允许用户下线加载每个连接器上 I/O 的方向，因此 IIOC 不支持单独的端口控制，IIOC 支持仅限于 VMIVME-2510A 或 - 2510B 型号。IIOC 是一种多处理器控制器，包括 CPU、全局存储器、各种可选的主机接口和固件，可提供完整的 I/O 解决方案。
