GE VMIPMC-5790 PMC 双通道 Ultra160 SCSI 主机适配器
时间: 2025-08-18浏览次数：
GE VMIPMC-5790 PMC 双通道 Ultra160 SCSI 主机适配器
GE VMIPMC-5790 PMC 双通道 Ultra160 SCSI 主机适配器
产品概述
基本信息：VMIPMC-5790 是一款基于 LSI Symbios® SYM53C1010 高度集成的 PCI 双通道 Ultra160 SCSI 控制器的 PMC 双通道 Ultra160 SCSI 主机适配器，适用于需要高吞吐量的嵌入式应用，能在最大限度提高吞吐量的同时，减少传输延迟和主机处理器开销，主机 BIOS 将其配置为两个独立的 Ultra160 SCSI 通道。
硬件特性
64 位、33/66 MHz PCI 接口，无需外部存储器。
双过渡时钟，每个通道吞吐量可达 160 Mbyte/s，支持通过双地址周期（DACs）实现 64 位寻址。
符合 PCI 2.2、PCI 电源管理 1.1 和 PC99 标准，具备循环冗余校验（CRC）、域验证、异步信息保护（AIP）等功能。
高性能 PCI 多功能设备，对 PCI 总线仅呈现一个电负载，拥有两个独立的宽 Ultra160 SCSI 通道，具备 SCSI 中断转向逻辑（SISL）备用中断路由，支持 Nextreme™ RAID。
操作系统支持：支持 WindowsNT 和 95/98、Novell NetWare、Linux、Solaris、UnixWare、OS/2 等操作系统。
目标应用：存储区域网络（SANs）、服务器集群环境、嵌入式 RAID、低成本 PCI 主机适配器、主机主板等。
功能描述
核心控制器：采用 Symbios® SYM53C1010 控制器，与 Ultra160 SCSI 标准完全兼容，支持 Fast SCSI、Ultra SCSI、Ultra2 SCSI 和 Ultra160 SCSI 等多种标准，双过渡时钟使每个通道吞吐量可达 160 Mbyte/s，总吞吐量达 320 MBps，无需提高接口时钟频率。
数据保护：使用与 FDDI、以太网和光纤通道相同的 CRC 算法，可检测多种错误；AIP 保护所有非数据阶段，增强 Ultra160 的 CRC 功能；SureLINK™ 域验证技术能检测 SCSI 总线配置并自动测试和调整传输速率，控制器还具备 Margining（Level 3）域验证功能。
PCI 接口：符合 PCI 局部总线规范修订版 2.2，实现 64 位 / 66 MHz PCI 总线，向后兼容 32 位 / 33 MHz 总线，是真正的 PCI 多功能设备，使用一个 REQ/-GNT/ 对仲裁 PCI 总线主控权，为 SCSI 功能 A 和 B 生成单独的中断信号，支持多种电源状态和扩展访问周期。
SCSI 内存：通过并行接口支持高达 1 Mbyte 的外部扩展 ROM，支持本地编程 FLASH 内存，每个 SCSI 通道上的串行 2 线接口可连接外部串行 EEPROM，用于存储子系统供应商 ID 和子系统 ID。
SCSI 处理器：单芯片上提供两个独立的 Ultra160 SCSI 控制器，集成 LVDlink™ 收发器，支持 LVD 和单端信号，无需外部收发器，片上 SCSI 时钟四倍频器使芯片能在 40 MHz 输入频率下实现 Ultra160 SCSI 传输速率，每个通道有 8 Kbytes 内部 RAM 用于 SCRIPTS™ 指令存储，944 字节 DMA FIFO 可高效突发传输数据。
SCSI 终端：所有 SCSI 总线两端都需要终端网络，主机适配器使用 UCC5630A 终端 IC 自动检测 SCSI 总线并切换终端模式，根据总线上连接的设备类型确定，通过 DIFSENS 信号线识别设备类型，Header E1 引脚 3 和 4 启用自动终端功能。
介质连接：支持双 68 针 VHDCI 外部连接器。
软件驱动：为优化基于 PCI 的适配器卡性能，提供与 Windows NT 操作系统兼容的软件驱动，可通过 VMIC 网站获取，也可联系客户服务获取未在网站上提供的驱动。
参考资料列表
有关 PCI 局部总线的详细说明，可参考 PCI 局部总线规范，从 PCI 特别兴趣小组获取。
有关 SCSI 的详细说明，可参考《Basics of SCSI》第四版，从 Ancot Corporation 获取。
有关 SYM5301010 双通道 Ultra3 SCSI 控制器的详细说明，可参考相关文档，从 LSI Logic Corp. 获取。
有关 UNITRODE UCC5630A 多模式 SCSI 9 线终端器的详细说明，可参考相关数据手册，从 UNITRODE Corporation 获取。
物理描述和规格可参考产品规格文档，从 VMIC 获取。
安全摘要
为最大限度减少触电危险，机箱和系统机柜必须连接到电气接地，使用三芯交流电源线，并正确连接到接地插座。
不要在爆炸性气氛中操作系统，以免构成安全 hazard。
操作人员不得拆除产品外壳，组件更换和内部调整必须由合格的维修人员进行，更换组件时不要连接电源线，即使移除电源线，在某些情况下仍可能存在危险电压，接触电路前需断开电源并放电。
不要单独进行内部维修或调整，需有能提供急救和复苏的人员在场。
不要更换部件或修改系统，以免引入额外 hazard，产品维修应返回 VMIC 以确保安全功能得以维持。
危险程序警告：手册中在潜在危险程序前会有警告，必须遵循警告中的说明。
安全符号
手册中使用多种安全符号，分别表示危险电压、保护导体端子、低噪声或无噪声清洁接地端子、框架或机箱端子、交流电源、直流电源、交直流电源、禁止操作（可能导致人员伤亡或系统损坏）、警告（可能导致人员伤亡）、小心（可能导致系统损坏）、注意（强调重要信息）等。
操作原理
PCI 寻址：有配置空间、内存空间和 I/O 空间三种 PCI 定义的地址空间，配置空间是每个总线上 “插槽” 或 “短截线” 专用的连续地址集，Ultra160 SCSI 包含两组配置寄存器，BIOS 使用该空间初始化设备，通过 C_BE [7:0]/ 解码确定是否访问配置寄存器空间，IDSEL 总线信号是 “片选”，初始化时为内存访问和 I/O 访问分配基地址，通过比较基地址和地址 / 数据总线上的值进行访问。
支持的 PCI 总线命令：总线命令指示目标主设备请求的事务类型，在地址阶段通过 C_BE [7:0]/ 线编码，支持多种命令类型，如 I/O 读周期、I/O 写周期、内存读、内存写等。

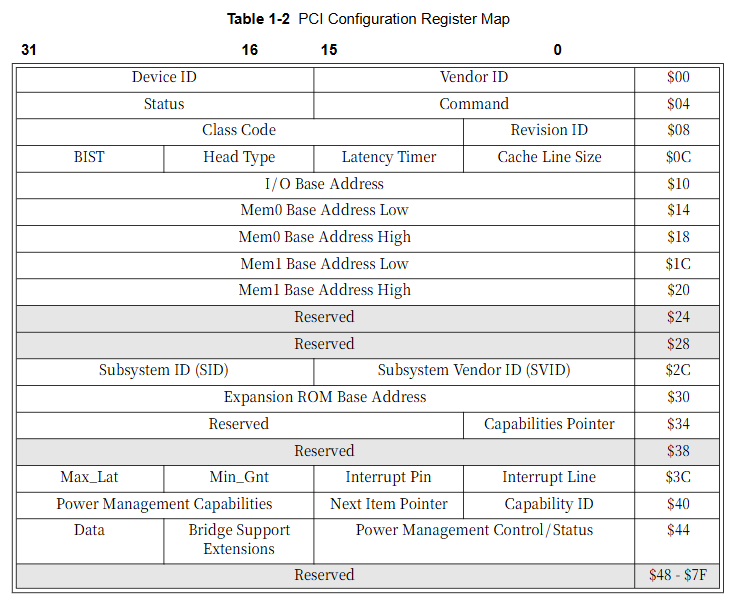

PCI 总线配置寄存器：配置寄存器仅在 PCI 配置周期由系统 BIOS 访问，用户无法访问，包含设备 ID、供应商 ID、状态 / 命令寄存器、类代码 / 修订 ID 寄存器等多种寄存器，各寄存器有其特定的位定义和功能。
SCSI 接口寄存器：SCSI 核心的控制寄存器可通过内存或 I/O 映射从 PCI 总线直接访问，SCSI 功能 A 和 B 包含相同的寄存器集，地址映射表列出了各寄存器的地址和名称，相位失配寄存器包含更新直接、间接或表所需的字节计数和寻址信息，主机 CPU 在 SYM53C1010 执行 SCRIPTS 时只能访问部分寄存器。
配置与安装
拆包程序：产品组件对静电敏感，处理时需放在导电材料上，未使用时应存放在原包装中，收到产品后需检查是否有运输损坏，如有应向承运人提出索赔并通知 VMIC。

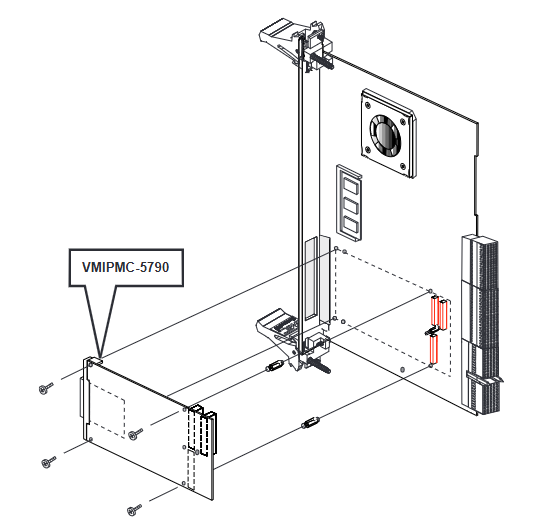

物理安装：安装或移除板卡时不要通电，主机系统的 PMC 插槽外观和安装程序差异较大，建议先查看主机系统安装程序，安装步骤包括移除主板、将板卡安装到 PMC 连接器并固定、重新安装主板并通电，板卡设计符合相关 PCI 信号规范。

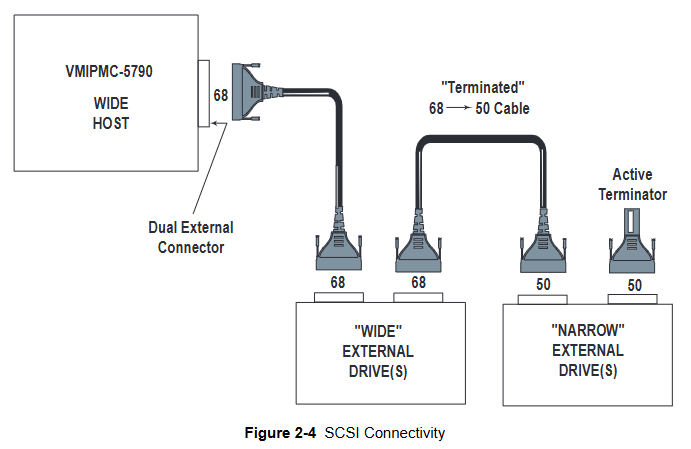

电缆配置：SCSI 连接使用双通道 68 针 VHDCI 外部连接器，前面板 SCSI 连接器为两个 68 位置 VHDCI 直角堆叠插座，分别代表通道 A 和 B，可连接多个 SCSI 设备，需注意终端处理，Ultra160 SCSI 使用低压差分（LVD）信号时，电缆长度可达 12 米，单通道最多可连接 16 个设备。
维护
产品出现故障时，需先检查软件、系统配置、电气连接、跳线或配置选项、板卡插入情况、连接器引脚清洁度、相邻板卡组件是否受干扰、电缆和 I/O 连接质量等。
如需退货，需联系 VMIC 获取退货授权（RMA）编号，可通过电话或电子邮件联系客户服务。
不建议用户级维修，手册中的图纸和表格仅供参考。
SCSI BIOS 和配置实用程序
SCSI BIOS：是可引导的 ROM 代码，管理 SCSI 硬件资源，与标准系统 BIOS 集成，扩展通过 INT13h 提供的标准磁盘服务程序，在引导时初始化，确定系统中已安装的硬盘，并映射 SCSI 驱动器。
启动 SCSI BIOS 配置实用程序：在引导序列期间，可使用该实用程序更改 SCSI 主机适配器的默认配置，在屏幕显示特定消息时按 “Ctrl-C” 启动，如禁用所有控制器，可在重启时按特定组合键重新启用和配置。
使用配置实用程序：屏幕分为标题区、菜单区、主区和页脚区，各区域有其功能，用户可通过特定按键进行操作，如 F1 获取帮助、箭头键选择项目等。
主菜单：调用实用程序后显示，列出系统中最多 256 个 LSI Logic PCI 到 SCSI 主机适配器及其信息，可选择适配器查看和修改属性，也可选择启动适配器列表和全局属性选项。
启动适配器列表：指定多个操作系统适配器在系统中时的启动顺序，最多可选择四个适配器作为可启动适配器，可添加或移除适配器。
全局属性：可设置显示和视频模式，以及在显示警报消息时是否暂停，包括多个可配置选项。
适配器属性：允许查看和修改适配器设置，也可访问适配器的设备设置，包含多个可配置字段。
设备属性：提供对适配器的各个设备设置的查看和更新功能，包含多个可配置字段。
退出 SCSI BIOS 配置实用程序：由于某些更改仅在系统重启后生效，需正确退出实用程序，按 Esc 键并响应后续验证提示，否则部分更改可能不生效。
