GE VMIVME-2170A 32 位光隔离数字输出板

产品基本信息

产品类型：32 位光隔离数字输出板，专为 VMEbus 设计优化，采用双 Eurocard 规格，具备 32 个光隔离的高电平输出。

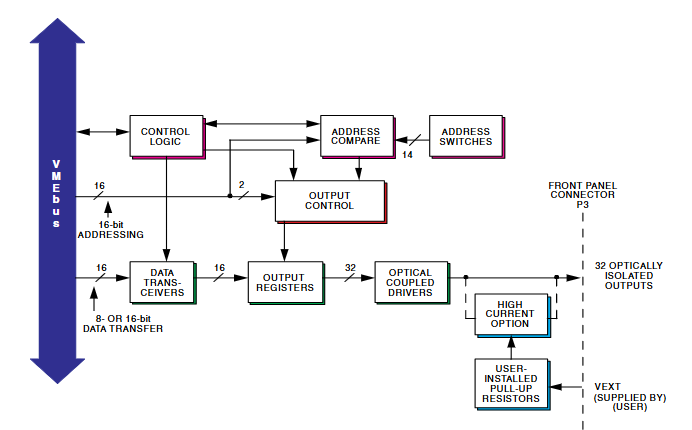

主要功能：通过 VMEbus 兼容逻辑、数据控制逻辑、四个 8 位输出寄存器实现数字输出，支持 8 位和 16 位数据传输，光耦合器使 32 个输出相互隔离且与 VMEbus 隔离，支持监控和非特权数据传输。

主要特性

拥有 32 个光隔离输出，输出电流可选择 2.5mA 或 300mA。

外部提供上拉电压以实现最大隔离，具备现场可配置的上拉电阻。

具有源或漏输出能力，低电流选项下，高输出电压 tolerance 达 30V 正常模式。

隔离潜力高，可承受 1kV 持续电压和 6kV 脉冲电压，支持正或负真选项。

支持 8 位或 16 位数据传输，板载 DIP 开关提供 14 位板地址选择，采用带前面板的双 Eurocard 格式，可现场选择非特权或监控短 I/O 传输。

应用场景

用于 VMEbus 的数字控制，消除系统接地环路，在高电噪声环境中进行控制，以及控制多电位系统组件。

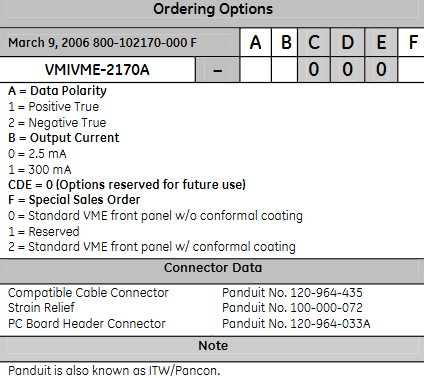

订购选项

数据极性（A）：1 为正真，2 为负真。

输出电流（B）：0 为 2.5mA，1 为 300mA。

CDE：均为 0（为未来使用预留选项）。

特殊销售订单（F）：0 为标准 VME 前面板（无 conformal 涂层），1 为预留，2 为标准 VME 前面板（有 conformal 涂层）。

连接器数据：提供了兼容电缆连接器、应变消除器、PC 板 header 连接器的 Panduit 编号，Panduit 也称为 ITW/Pancon。

功能特性

兼容性：是标准的双高度 VME 印刷电路板，在电气和机械上与 VMEbus 兼容。

寻址方案：可寻址为四个 8 位端口或两个 16 位寄存器，位于短监控或短非特权 I/O 空间内的任何 32 位边界上。

板地址：由 14 个板载 DIP 开关选择，支持在 VMEbus 背板的任何可用插槽中运行（插槽 1 除外）。

VMEbus 访问：地址修改位被解码以支持短监控或非特权短 I/O 访问，提供单个跳线支持此选项，工厂配置为短监控 I/O 访问。

数据传输类型：D16、D8(EO)。

访问时间：最大 250ns。

输出特性

输出电流模式：有高电流和低电流选项，具体参数见表 1。

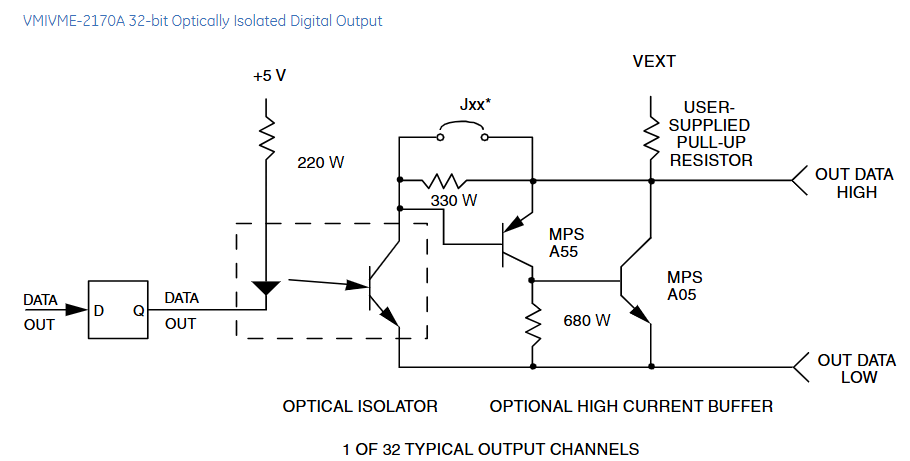

输出配置：包括带 pull-up 电阻的电流吸收、无 pull-up 电阻的电流吸收、电压源（低电流模式）。

输出漏电流：高电流版本在特定条件下最大 500μA；低电流版本在特定条件下最大 50nA。

输出电压：最大 30V。

开关时间：见表 1。

输出隔离：最小 10MΩ。

隔离电压：现场到 VMEbus 最大 1000V 持续电压，6000V 持续 1 秒；通道到通道最大持续电压 500V。

物理 / 环境规格

尺寸：双高度 Eurocard，高度 9.2 英寸（233.4mm），深度 6.3 英寸（160mm），厚度 0.8 英寸（20.3mm）。

电源要求：+5VDC 下典型 1.5A，最大 2.2A。

气流：强制空气对流，400CFM。

温度：工作温度 0 至 + 55°C，存储温度 - 20 至 + 85°C。

海拔：工作海拔 0-10,000 英尺（3,000m）。

湿度：工作相对湿度 20% 至 80%，无冷凝。

MTBF：153,100 小时（应力下）。

输出连接器：前面板 64 针 DIN 连接器。
