GE VMPCI-5565带中断的超高速光纤反射存储器
产品概述
基本信息：VMIPCI-5565是 通用电气嵌入式系统的基于 PCI 的反射内存实时光纤网络产品，属于 VMIXx-5565系列，可与该系列其他成员通过标准光纤电缆集成到网络中，每个板卡称为一个节点，能让不同架构和操作系统的计算机等设备实时共享数据。
主要特性
高速易用的光纤网络，串行速率达 2.12 格博
支持 PCI 64位 66MHz 传输，网络运行无需主机处理器参与。
具备冗余操作模式，最多支持 256 个节点。
多模光纤连接距离可达 300 米，数据包大小动态可变（4 - 64 字节）。
传输速率根据数据包大小有所不同，4 字节数据包时为 47.1MB/s，64字节数据包时为 174MB/s
配备 64MB 或 128MB 带奇偶校验的 同步动态随机存取内存反射内存，以及两个独立的直接内存（DMA）通道，可配置字节序转换以适应同一网络上的多种 CPU 架构。
操作原理
基本操作：网络中的每个节点通过光纤电缆以菊花链环路互连，每个节点需有唯一的节点 ID（通过8个线路板）数据传输由 PCI 主机系统向板载 同步动态随机存取内存写入数据启动，写入时板上电路自动将数据及相关信息写入发送 国际足联经发送电路形成可变长度数据包通过光纤接口传输，接收方打开数据包存入接收 国际足联再写入本地 同步动态随机存取内存并路由至自身发送 国际足联直至数据返回源节点并被移除。
寄存器组：包括 PCI 配置寄存器、本地配置寄存器、运行时寄存器、DMA 控制寄存器、反射内存（RFM）控制和状态寄存器，各寄存器组功能和用途不同，部分寄存器初始化方式和修改频率也有差异。
反射内存 猛撞：有 64MB 或 128MB 两种规格且带奇偶校验，起始位置由基地址寄存器 3 指定，奇偶校验功能需通过设置特定寄存器启用，且写入操作需在 32 位或 64 位边界进行。
中断电路：有单个 PCI 中断输出（INTA#）中断源可通过多个寄存器单独启用和监控，中断电路分两层，第二层中断通过 LINTi#信号传入第一层。
冗余传输模式：移除跳线 E7 的 1 - 2 引脚间的跳线片可配置为冗余模式，此时每个数据包传输两次，接收电路评估传输情况，该模式虽降低数据丢失概率，但会降低有效网络传输速率。
**流氓数据包移除操作 **：流氓数据包是不属于网络任何节点的数据包，VMIPCI-5565可作为两个 流氓主机之一运行，检测并移除 流氓数据包，检测到后会设置相关标志位，还可触发 PCI 中断。
配置与安装
拆包程序：组件对静电敏感，处理时需放在导电材料上，未使用时应存放在原包装中，收到后需检查是否有运输损坏并及时处理索赔事宜。
跳线配置与位置

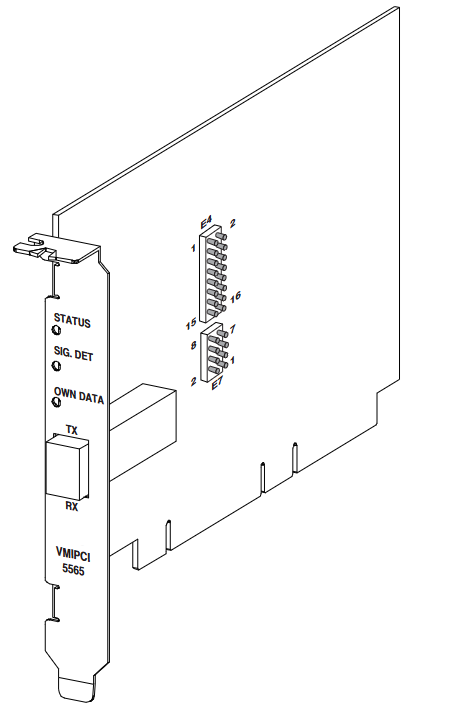

节点 ID 由跳线块 E4 的 8 个跳线片设置，每个节点 ID 需唯一，安装跳线片使对应位为低（0），移除则为高（1）。
跳线 E7 控制三个功能，1 - 2 引脚选择非冗余或冗余网络传输模式，3 - 4 引脚启用或禁用 流氓主机 0 功能，5 - 6 引脚启用或禁用 流氓主机 1 功能，7 - 8 引脚为保留引脚，不应安装跳线片，默认配置为除 7 - 8 引脚外均安装跳线片。
物理安装：安装前需确保已设置节点 ID 和操作模式，断电安装，将板卡牢固插入 PCI 连接器并固定螺丝，再装回机箱盖并通电，板卡设计符合 PCI 2.2规范。

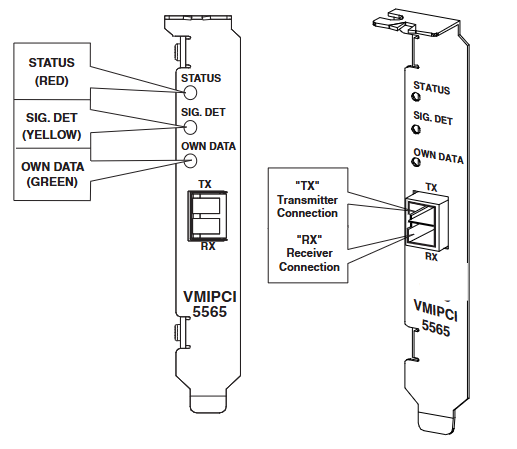

前面板描述：有三个 LED 指示灯，红色状态 LED 为用户定义，默认开机亮，可通过写入控制和状态寄存器的位 31 切换状态；黄色信号检测 LED 在接收器检测到光时亮起；绿色自身数据 LED 在检测到自身数据返回时亮起。还有 “RX”接收器端口和 “TX”发送器端口，使用 “LC”型光纤电缆，不连接电缆时需安装防尘帽，且不通电时避免伤害眼睛。
电缆配置：提供了多模或单模光纤接口的电缆规格和连接器规格，包括纤芯直径、包层直径、护套外径、衰减、带宽等参数，以及连接器的兼容性、插损等信息。

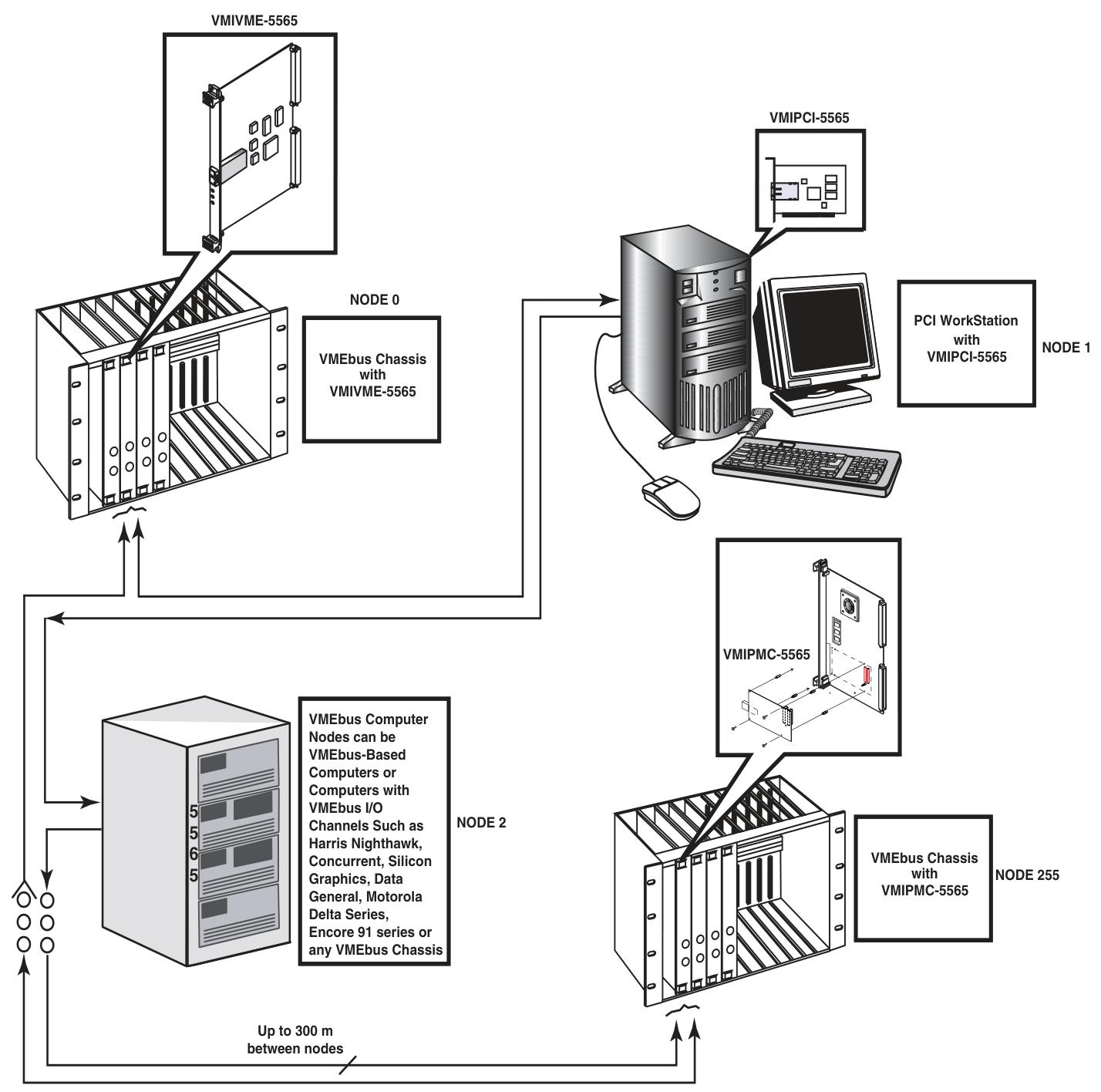

连接性：节点以环形连接，如六个节点的环形连接示例。
编程
PCI 配置寄存器：位于 PCI 配置空间的 256 字节中，前 64 字节为预定义头部，包含供应商 ID、设备 ID 等信息，部分寄存器可由用户修改，部分为只读或由系统 BIOS 等初始化。
本地配置寄存器：可通过基地址寄存器 0 或 1 偏移访问，由串行 电可擦可编程只读存储器初始化到正常工作配置，部分寄存器用户可修改以匹配主机系统。
运行时寄存器：同样通过基地址寄存器 0 或 1 偏移访问，不会由串行 电可擦可编程只读存储器初始化，保持 PCI 总线复位时的默认状态，用户需修改部分位以激活所需操作模式。
DMA 控制寄存器：通过基地址寄存器 0 或 1 偏移访问，默认保持 PCI 复位状态，用户需修改以激活操作模式，包括 DMA 通道模式寄存器、地址寄存器等，用于操作两个 DMA 引擎。
RFM 控制和状态寄存器：位于 PLX 本地地址空间 0，基地址由 PCI 配置寄存器中的 “PCI基地址 2” 指定，包含板修订寄存器、节点 ID 寄存器等，实现反射内存板的独特功能。
DMA 操作示例：需找到基地址寄存器 0 的值，设置五个 DMA 寄存器，然后通过写入命令 / 状态寄存器启动传输并监控完成情况。
网络中断处理示例：包括设置步骤（清除 FIFO 中的先前中断、设置相关寄存器启用中断等）和服务网络中断的步骤（读取寄存器判断中断源、处理数据和 发件人ID等）。
维护与合规信息
维护：产品出现故障时，需先检查软件、系统配置、电气连接等，如需退货需联系 通用电气嵌入式系统获取退货授权（RMA）编号，不建议用户级维修，手册中的图纸和图表仅供参考。
合规信息：符合多项国际标准和法规，如欧盟的 EN 系列标准、美国的 FCC 第 15 部分、澳大利亚 / 新西兰的 AS/NZS-CISPR 22等，不同地区的合规要求和限制有所不同。
