GE VMIACC-5595 2 Gb/s 反射内存集线器组件
时间: 2025-08-15浏览次数：

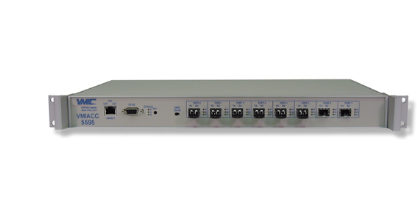

GE VMIACC-5595 2 Gb/s 反射内存集线器组件
GE VMIACC-5595 2 Gb/s 反射内存集线器组件
基本信息
产品名称：VMIACC-5595 2 Gb/s 反射内存集线器组件
生产公司：GE Fanuc Automation（嵌入式系统部门）
文档信息：发布于 2007 年 5 月 16 日，文档编号 800-805595-000 E，规格可能变更，恕不另行通知
主要特点
适用于 GE Fanuc 嵌入式系统的 VMIxxx-5565 反射内存网络产品
使用小型可插拔（SFP）收发器，最多提供 8 个端口
集线器组件可级联，最多支持 256 个节点
在光纤网络中自动绕过有缺陷或断开连接的节点
自动绕过功能可选择由信号丢失或同步模式丢失控制
每个端口再生串行光信号，消除链路损耗并减少抖动
可配置使用长达 10km 的电缆
10BaseT 以太网 TCP/IP 端口用于远程访问和控制
RS232 端口用于本地访问和控制
可选 19 英寸 1U 机架安装或桌面外壳
内置通用电源
“暗对暗” 选项：如果接收器未检测到信号，可关闭板载发射器（适用于固件版本 02.00 及更高版本）

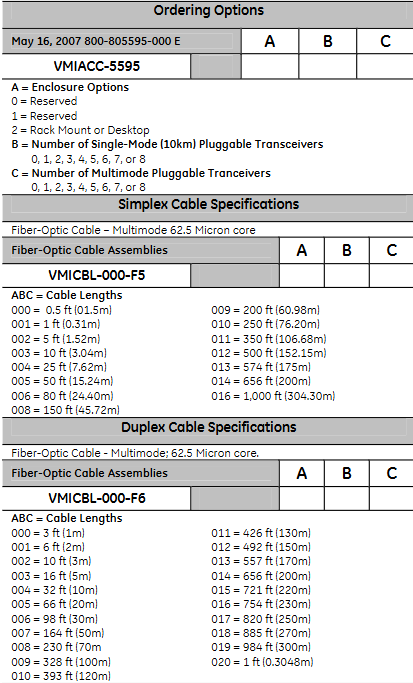

订购选项
选项 说明
A（外壳选项） 0 = 预留；1 = 预留；2 = 机架安装或桌面
B（单模（10km）可插拔收发器数量） 0、1、2、3、4、5、6、7 或 8
C（多模可插拔收发器数量） 0、1、2、3、4、5、6、7 或 8
电缆规格
1. simplex 电缆规格
光纤电缆 - 多模 62.5 微米芯
光纤电缆组件：VMICBL-000-F5，电缆长度代码 ABC 对应不同长度，如 000=0.5 英尺（0.15m）、001=1 英尺（0.31m）等
2. duplex 电缆规格
光纤电缆 - 多模；62.5 微米芯
光纤电缆组件：VMICBL-000-F6，电缆长度代码 ABC 对应不同长度，如 000=3 英尺（1m）、001=6 英尺（2m）等
功能特性
1. 端口波长与距离
多模端口波长：830 至 860nm，多模电缆长度：最大 300m
单模（10km）端口波长：1300 至 1335nm，单模（10km）电缆长度：最大 10km
单模（80km）端口波长：1540 至 1570nm，单模（10km）电缆长度：最大 80km
2. 核心功能
是一款托管集线器，旨在与 GE Fanuc 嵌入式系统的 VMIxxx-5565 系列反射内存实时网络产品配合使用
当检测到信号丢失或有效同步模式丢失时，可自动绕过端口，使网络中的其他节点保持运行
光学端口采用小型可插拔（SFP）收发器，只需配置所需端口，可组合使用多模（短距离）或单模（长距离）收发器，节省小型网络成本并优化系统

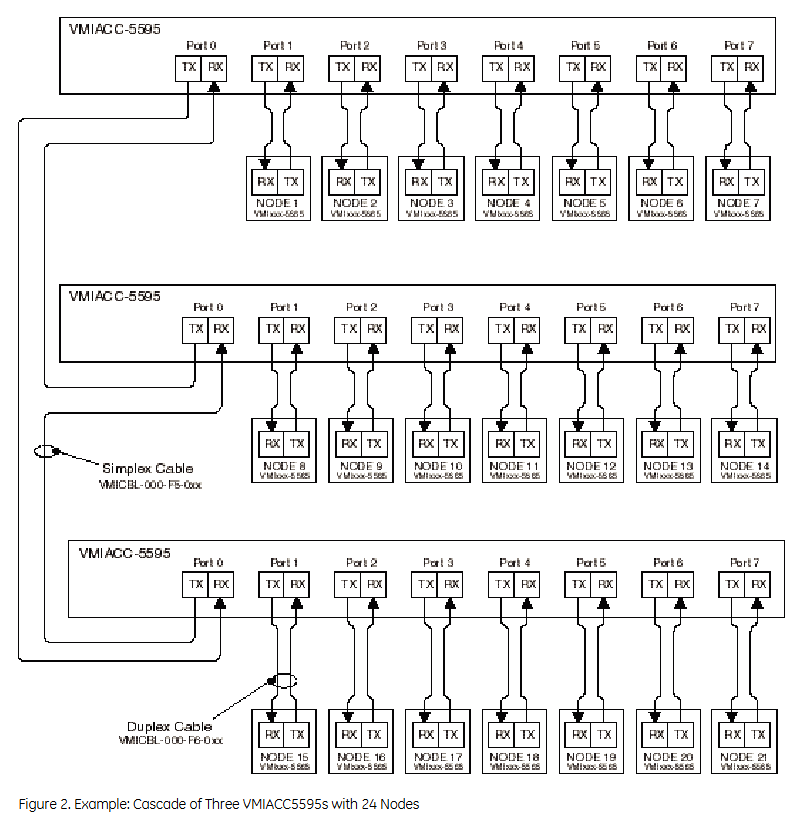

对于大型网络，多个 VMIACC-5595 组件可级联，最多支持 256 个节点
通过简单的 PC 串行端口（RS232 端口）或通过局域网（LAN）或 Web 浏览器（以太网端口）可监控和控制反射内存网络
3. 控制与状态
额外的控制寄存器允许手动禁用任何端口的发射器
前面板手动开关包括一个 recessed 瞬时复位开关和一个 Gang Select 开关，Gang Select 开关将 VMIACC-5595 端口配置为一个 8 端口环路或两个独立的 4 端口环路
每个端口旁边的三个 LED 提供端口状态的视觉指示，通过串行端口或以太网端口可获取额外的状态指示和操作模式
状态信息包括已安装收发器的检测、信号（光）的检测、有效同步模式的检测和端口操作速度（2Gb/s）
控制寄存器允许基于单个有效同步模式或多个同步模式的缺失进行通道绕过，也可基于信号（光）的丢失进行绕过，每个端口可手动强制激活或绕过，无论状态指示器如何
4. 以太网控制器
10BaseT 接口符合传输控制协议 / 互联网协议（TCP/IP）标准
每个集线器组件都有唯一的 MAC 地址，可在局域网（LAN）或广域网（WAN）上运行
包含通过标准以太网连接可用的远程用户界面，由标准基于 HTML 的 Web 浏览器控制，可显示状态数据，支持绕过模式、“暗对暗” 以及强制每个端口开 / 关或自动，这些设置保存在 NVRAM 中
物理 / 环境规格
1. 尺寸
桌面组件尺寸：16.73 英寸宽 ×10.0 英寸深 ×（1U）1.72 英寸高（不包括防滑自粘脚）
机架安装组件尺寸：与桌面组件基本尺寸相同，但包括两个用于标准 19 英寸机架的 1U 机架安装支架
2. 连接器
前面板连接器：8 个行业标准 SFP 收发器，未安装收发器的 SFP 插座包含 EMI 防尘塞，1 个 RJ45 以太网连接器和 1 个 9 针 female D-subminiature RS232 连接器
后面板连接器：包含电源输入模块，包括电源开 / 关开关、4A/250V 保险丝和全球通用的 IEC 插座
3. 布线
每个已安装的 SFP 收发器需要一根双工 LC 型光纤电缆或两根 simplex LC 型光纤电缆，simplex 电缆最适合级联集线器，双工电缆可用于所有其他互连
4. 电源要求
90 至 264VAC，47 至 440Hz，25W
电源和电源输入模块符合安全标准：UL、C-UL：UL 1950；TUV：EN69050；CE：EN55022、EN61000-4-2、3、4、5；EN61000-3-2
保险丝：1A，250V，5×20mm，快速动作，IEC 60127-2 标准玻璃或等效产品
5. 环境参数
温度：工作温度 0° 至 + 65°C；存储温度 - 40° 至 + 85°C
湿度：工作相对湿度 20% 至 80%，无凝结；存储相对湿度 20% 至 80%，无凝结
MTBF：总拟合 × 数量：2,317.3641；MTBF（小时）：431,524.76
6. 法规认证
欧盟（CE 标志）：符合 EN55024、EN55022 辐射发射 A 级等多项标准
美国：FCC Part 15，A 级
加拿大：ICES-003，A 级
安全：设计符合 UL60950、EN60950（LVD）等安全标准
