GE VME-3125A 隔离扫描 12 位 32 通道模数转换器板
时间: 2025-08-15浏览次数：
GE VME-3125A 隔离扫描 12 位 32 通道模数转换器板
GE VME-3125A 隔离扫描 12 位 32 通道模数转换器板
基本信息
产品名称：VME-3125A 隔离扫描 12 位 32 通道模数转换器板（带内置测试功能）
生产公司：Abaco Systems
主要特点
32 个单端或 16 个差分输入
自动扫描，持续将输入数字化并将结果存储在双端口数据寄存器中
输入范围：双极性 ±50mV 至 ±10V、单极性 0-100mV 至 0-10V，或 0 至 25mA 电流输入选项
跳线可编程增益 x1、x10、x100
1 个 12 位 A/D 转换器，带内置跟踪和保持功能
无需软件启动即可开始扫描
暂停和锁定扫描功能，可实现基于通道指针的 40KSPS 任意通道采样
可选 A/D 范围：±5V、±10V、0 至 + 10V
40kHz 总转换速率
支持实时内置测试（BIT）
输入连接器兼容离散线和带状电缆
可选数据编码：偏移二进制或二进制补码
输入过压保护
低通输入滤波器：50kHz，可选 40Hz
下拉电阻防止输入浮动
1000V 模拟地 / 数字地隔离器

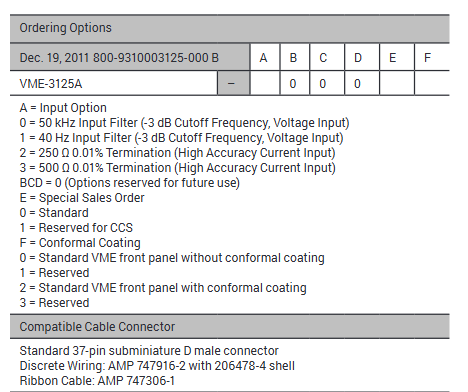

订购选项
选项 说明
A（输入选项） 0=50kHz 输入滤波器（-3dB 截止频率，电压输入）；1=40Hz 输入滤波器（-3dB 截止频率，电压输入）；2=250Ω 0.01% 终端（高精度电流输入）；3=500Ω 0.01% 终端（高精度电流输入）
BCD 0（预留用于未来选项）
E（特殊销售订单） 0 = 标准；1 = 为 CCS 预留
F（conformal coating） 0 = 无 conformal coating 的标准 VME 前面板；1 = 预留；2 = 带 conformal coating 的标准 VME 前面板；3 = 预留
兼容电缆连接器
标准 37 针超小型 D 型公连接器
离散布线：AMP 747916-2（带 206478-4 外壳）
带状电缆：AMP 747306-1
功能特性

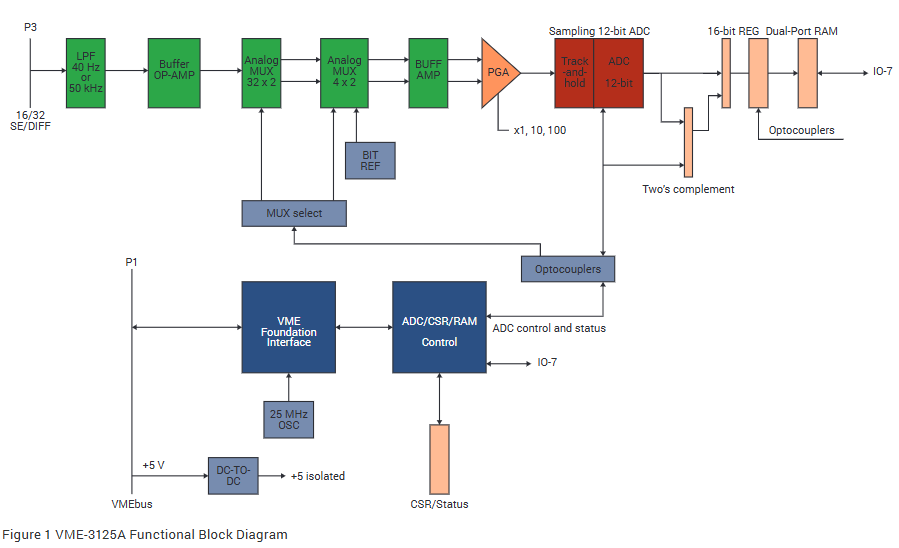

1. 基本介绍
VME-3125A 为 VMEbus 的 6U Eurocard 提供 32 个单端模拟电压输入通道（16 个差分）的隔离 12 位模数转换。可选增益和 A/D 范围支持 ±50mV 至 ±10V 的输入电压范围，电流输入选项支持 32 个单端通道，范围为 0 至 20mA、4 至 20mA 和 5 至 25mA。为最小化系统软件开销，所有输入以 40,000 样本 / 秒的总采样率持续扫描和数字化，每个通道的测量数据通过双端口数据寄存器随时供 VMEbus 访问。对于电压输入，可选 40Hz 低通输入滤波器以最小化系统噪声影响，标准单元配备 50kHz 低通滤波器。
2. 核心功能
可编程增益放大器（PGA）：跳线可选所有通道的串联电压增益 x1、x10 或 x100；对于电压输入，A/D 转换器的满量程范围可选 ±5V、±10V 或 0 至 + 10V；数据编码软件可选偏移二进制或二进制补码
输入配置：输入可通过跳线配置为 16 个差分电压通道，或 32 个单端电压或电流通道；单个前面板 37 针超小型 D 型连接器提供所有输入通道的连接
工作模式：所有 16 个或 32 个输入通道以最大采样率持续扫描，结果数据存储在双端口数据寄存器中供 VMEbus 访问；任何复位操作后扫描自动开始，无需其他编程启动 A/D 转换过程
内置测试功能（BIT）：通过选择 BIT 工作模式可验证 PGA、ADC 和相关控制逻辑的操作，在此模式下，内部参考电压施加到 PGA 的输入，绕过模拟输入多路复用器，通过控制接口读取的所有数据通道将反映所选的 BIT 参考电压
3. VMEbus 相关特性
合规性：符合 VMEbus 规范 ANSI/IEEE STD 1014-1987、IEC 821 和 297，具有 6U 外形尺寸
板地址：物理地址通过板载地址跳线选择，使用 VMEbus 地址线 A07 至 A15；VME-3125A 板占用 128 字节地址空间，可位于短 I/O（A16）空间的任何 64 字边界上
地址修改器：地址修改器位通过跳线选择和解码，以响应非特权短 I/O 访问、监控短 I/O 访问或两种访问特权
4. 系统复位与指示灯
系统复位：系统复位建立以下板状态：所有通道自动扫描、前面板诊断 LED 指示灯亮、偏移二进制数据格式
前面板系统诊断 LED：软件控制的前面板 LED 在系统复位时点亮，可在软件控制下熄灭，以提供内置测试已完成的外部指示
5. 模拟输入数据格式
模拟输入被数字化并存储在 32 个双端口数据寄存器（差分操作时为 16 个寄存器）中，作为 12 位右对齐数字值。软件可选数据代码为偏移二进制和二进制补码，在二进制补码编码中，符号位（D11）扩展到数据寄存器的最高有效位（D12 至 D15）。
输入特性
（在 + 25°C 和额定电源下，除非另有说明）
通道数量：32 个单端或 16 个差分电压输入通道；32 个单端电流输入通道
电压范围：±50mV 至 ±10V（双极性）或 0 至 + 100mV、0 至 + 10V（单极性），工厂配置为 ±10V 输入范围
电流终端：适用配置为单端、0-10V 且增益 X1 的单极性，有 250Ω 0.01%、500Ω 0.01% 两种

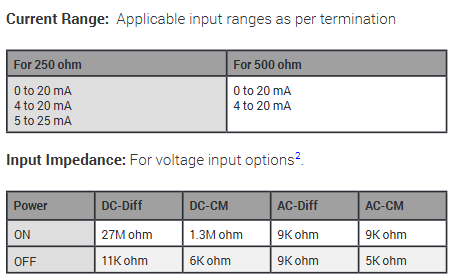

电流范围：根据终端的适用输入范围，250Ω 对应 0 至 20mA、4 至 20mA、5 至 25mA；500Ω 对应 0 至 20mA、4 至 20mA
输入阻抗：电压输入选项在电源开启时，直流差分 27MΩ、直流共模 1.3MΩ、交流差分 9KΩ、交流共模 9KΩ；电源关闭时，直流差分 11KΩ、直流共模 6KΩ、交流差分 9KΩ、交流共模 5KΩ
输入偏置电流：最小 44nA / 最大 90nA
输入偏置电流漂移：0.30nA/°C
共模电压（CMV）：差分输入在零输入信号时，最大 ±11V；CMV 参考所有输入共有的模拟地；对于其他增益，公式为 ±11V=(VCM+Vdiff/2)*gain

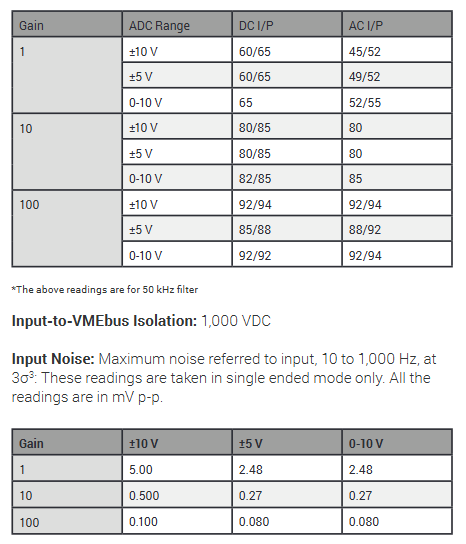

共模抑制比（CMRR）：差分输入在 350Ω 源不平衡、直流 - 60Hz 时，不同增益和 ADC 范围下有不同的最小 / 典型值（dB）
输入到 VMEbus 隔离：1000VDC
输入噪声：在 10 至 1000Hz、3σ 下，单端模式下不同增益和范围有不同最大噪声（mV p-p）
每个输入的带宽：直流至 Fc，其中 Fc 对于 50kHz 滤波器为 50kHz，对于 40Hz 滤波器选项单元为 40Hz
输入滤波器：单极点无源低通滤波器，-3dB 在 50kHz 或 40Hz±20%（仅电压输入选项）
过压保护：供电时最大 ±40V 持续；断电时 ±25V
传输特性
（在 + 25°C 和额定电源下，除非另有说明）
测量分辨率：12 位
通道扫描速率：最小 40KSPS（千样本 / 秒）总速率
电压传递函数：
E IN=E LO+E FSR× 4096N ADC，其中E IN= 输入电压，E LO= 输入范围的下端，
E FSR= 满量程输入范围，N ADC=A/D 转换器读数
电流传递函数：I IN= R TERMINATION E FSR×N ADC/4096，其中I IN= 输入电流（安培），E FSR=10V（单极性），N ADC=A/D 转换器读数，R TERMINATION=250Ω 或 500Ω 选项
A/D 转换器输入范围：±5V、±10V、0 至 + 10V，跳线可选
A/D 转换器输入增益：x1、x10、x100（±0.3%，跳线可选）
精度：电压输入 =±0.04% 读数 ±0.03% 范围 ±2.0mV；电流输入（-200、-300 选项）=±0.05% 范围 ±2.44μA
温度稳定性：电压输入板选项（mV/°C）为 ±30PPM 读数 ±25PPM 范围 ±20μV；电流输入板选项（μA/°C）为 ±40PPM 读数 ±25PPM 范围 ±20nA
长期漂移：每 1000 小时 ±50PPM 读数 ±45PPM 范围 ±100μV
通道间串扰：在 ±10V 双极性、增益 X1 差分模式下，不同选项的直流输入和交流输入有不同典型 / 最大值（dB）
BIT 参考电压：软件可选 0.000V、+4.980V、+0.4928V、9.91mV
BIT 参考精度：±30mV±30PPM/°C（4.98VDC）
物理 / 环境规格
尺寸：标准 VME 双高度板 160×233.5mm
电源要求：+5VDC（±5%），最大 1.5A
温度：工作温度 0° 至 + 65°C；存储温度 - 40° 至 + 85°C
湿度：工作相对湿度 20% 至 80%，无凝结
冷却：强制空气对流（标准 VME 插槽）
MTBF：联系工厂
输入连接器（P3）：37 针超小型 D 型母连接器
