GE VMVME-2528 128位TTL数字I/O TURBOModule™
基本信息
产品名称：VMIVME-2528 128位 TTL 数字 输入/输出涡轮模块™
文档信息：文档编号 500-002528-000N，修订于 1994 年 9 月 30 日
公司信息：由 VME微系统国际公司生产，公司地址为 12090 阿拉巴马州亨茨维尔南纪念公园路35803-3308联系电话 (205) 880-0444、1-800-322-3616
商标信息：BITMODULE™、MEGAMODULE™、TURBOMODULE™等为该公司商标，VMIC 标志为其注册商标
安全摘要
接地要求：为减少电击危险，机箱和系统机柜必须连接到电气接地，应使用三芯交流电源线，并正确接入接地
环境限制：不得在爆炸性 气氛中操作设备
电路安全：操作人员不得移除产品外壳，部件更换和内部调整必须由合格的维护人员进行，断电前不得更换部件，即使断电某些情况下仍可能存在危险电压，操作前需放电
维修注意：不得单独进行内部维修或调整，需有具备急救和复苏能力的人员在场；不得替换部件或修改系统，维修应返回公司进行
安全符号：包括参考手册符号、危险电压符号、保护导体端子符号等多种安全符号及含义说明
警告与注意：“警告”表示可能导致人员伤亡的危险；“谨慎”表示可能导致系统损坏的危险；“注意”表示重要信息
引言
产品特点
128 位 TTL 输入 / 输出
16 个 8 位 I/O 端口跳线，可在 8 位边界上选择输入或输出操作
24mA 灌电流能力
支持 8 位或 16 位数据传输
功能描述：高密度 TTL输入/输出板，通过用户安装的端口方向控制跳线可支持多达 128 位 TTL 输入或输出，每个跳线将 8 位端口设置为输入或输出端口，每个输出具有高达 24妈的电流吸收能力，设计有高质量接地平面以增强抗噪声能力，系统复位时所有 I/O 端口初始化为非活动状态，通过写入 I/O 寄存器 7 激活所有端口
参考资料：包括《VMEbus规范》及 VMIC 提供的多种应用和配置指南，如《数字输入板应用指南》等
工作原理

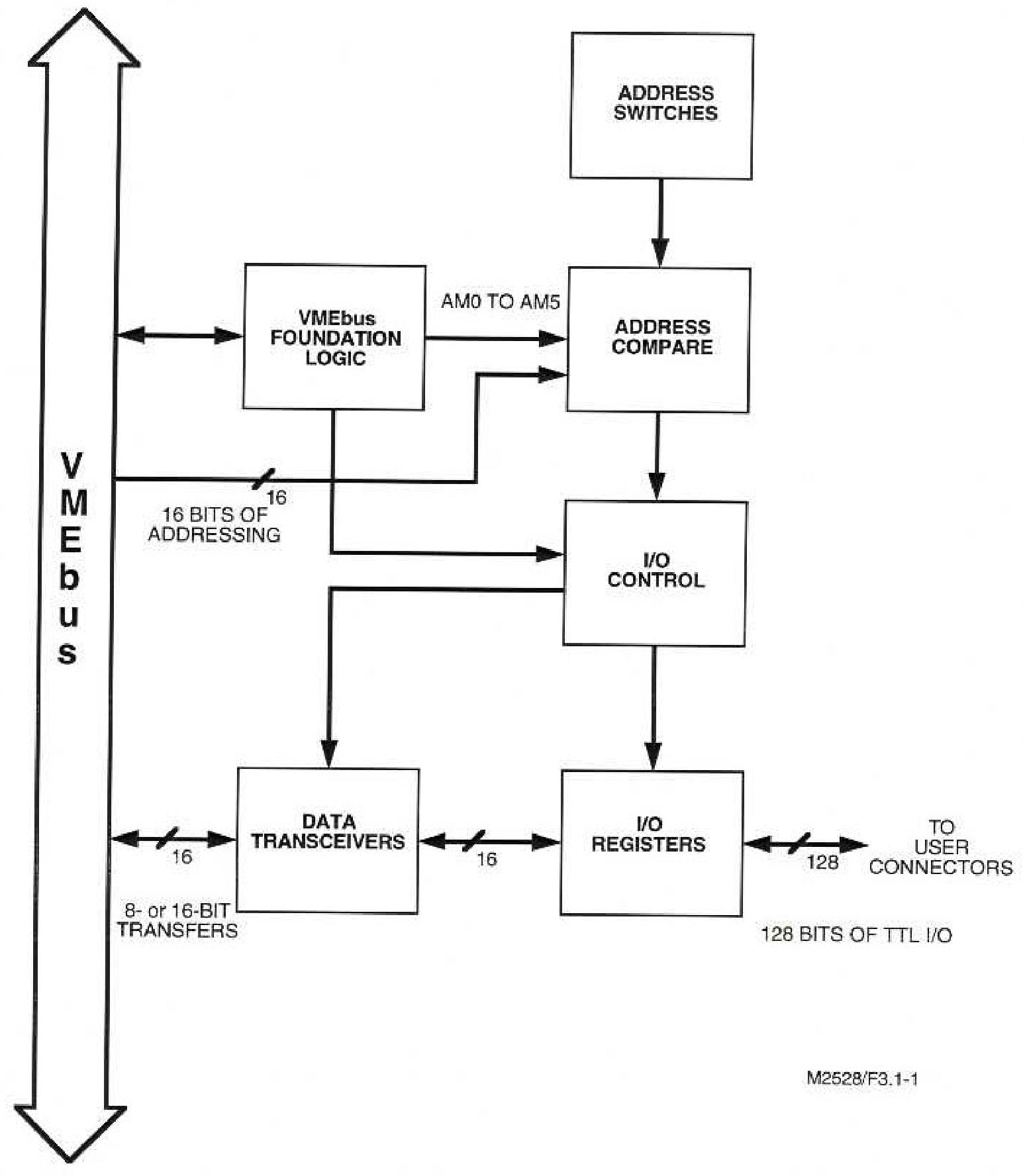

框图：功能框图分为 VME总线基础逻辑、数据收发器、地址比较逻辑、读 / 写寄存器控制逻辑、寄存器 0-3、寄存器 4-7 六个子部分，另有多个子系统框图
板寻址：支持监控或非特权短 I/O 内存空间的数据传输，通过跳线选择 I/O 访问类型，工厂配置为响应短监控 I/O 访问，设有两个板选择 DIP 开关用于设置板的基地址
VME总线基础逻辑：包含典型的 VME总线驱动器、接收器和控制逻辑

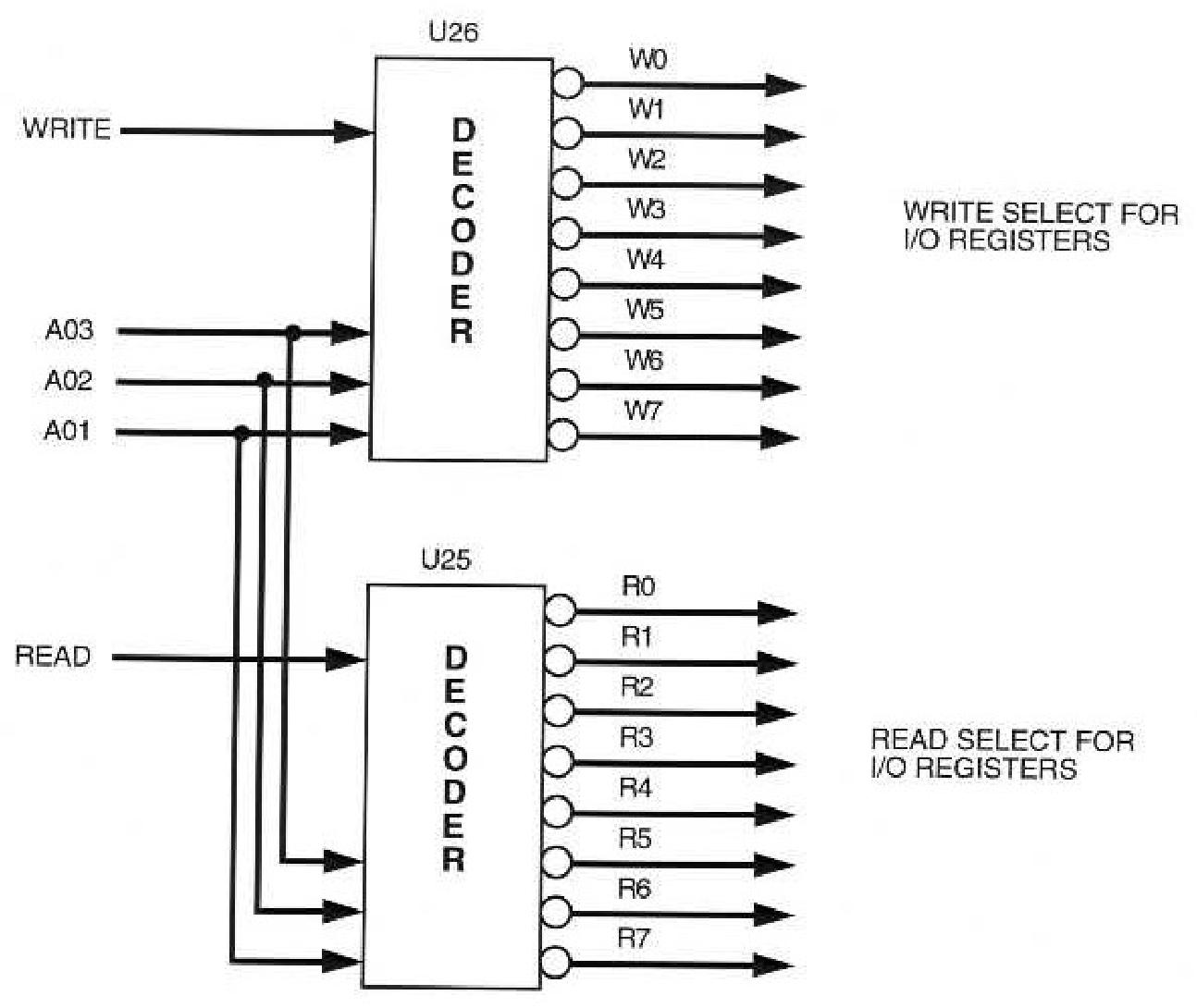

寄存器读 / 写控制逻辑：地址位 A01、A02、A03和读 / 写控制线解码为八个写控制线和八个读控制线，路由到每个双向锁存器的使能引脚，这些锁存器可通过跳线选择读或写操作
数据传输描述：通过地址位 A3、A2、A1结合数据选通信号选择相应的 I/O 数据寄存器进行数据传输，板选择信号与 DSO 和 DS1 逻辑门控产生数据传输的活动信号，板选择还启动延迟信号以产生延迟版本，用于在将数据锁存到 I/O 寄存器之前为写周期的数据收发器提供建立时间，DTACK信号指示数据已锁存（写周期）或数据有效（读周期）
I/O 端口使能描述：系统复位信号（上电或由 VME总线主设备发起）禁用所有 I/O 端口 / 寄存器，通过写入 I/O 寄存器 R7L 启用所有 I/O 端口，无论其配置为输入还是输出端口
编程
I/O 寄存器映射：12 位地址（A15至 A04）用于板选择解码，地址开关设置与这些位匹配产生数据传输板选择信号，128 位 I/O 分为八个 16 位寄存器用于字传输，地址位 A03、A02、A01用于解码八个寄存器中的一个，并有详细的 I/O 寄存器映射表
I/O 端口方向：编程应与 I/O 端口方向跳线选择的 I/O 配置一致，输出端口只能写入数据，输入端口只能读取数据，跳线配置详情见第 5 节
配置和安装
拆包程序：产品组件可能对静电放电敏感，未使用的板应存放在原包装中，放置时建议使用导电材料，收到后应检查是否有运输损坏并及时处理
物理安装：断电安装或拆卸板，将板插入机箱适当插槽，确保正确对齐和定向
跳线和开关位置：参考图 5.3-1 了解跳线和开关位置
I/O 端口方向跳线配置：表 5.4-1 指定了跳线 J10 至 J25 的使用，安装跳线将相应端口配置为输入端口
地址修改器：工厂配置为响应短监控 I/O 访问，安装跳线 J9 可改为响应短非特权 I/O 访问
地址选择开关：板上有两个地址选择开关，图 5.6-1 展示了其在寻址方案中的使用

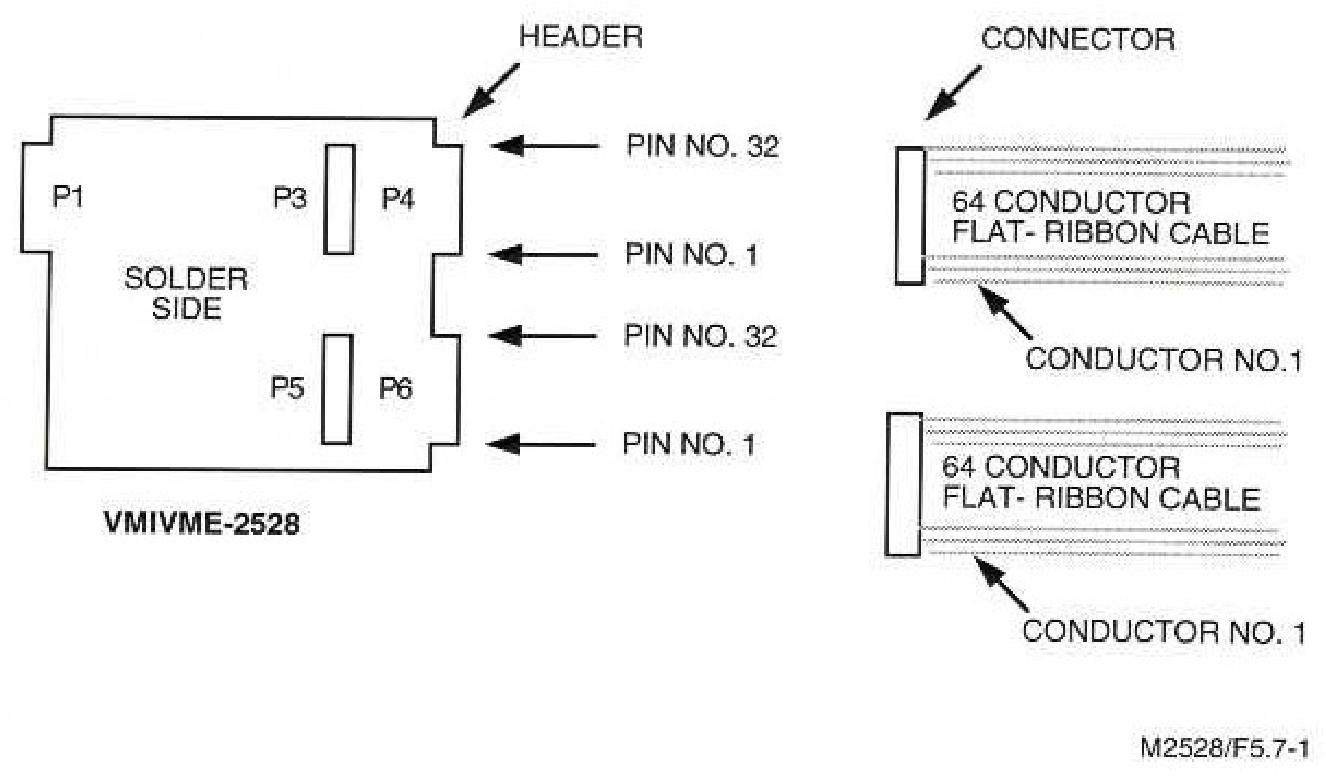

I/O 电缆和卡边缘连接器配置：I/O 连接器（P3至 P6）为 64 针 DIN 标准，设计有高质量接地平面连接到 VME总线接地和连接器的交替 I/O 引脚，支持通过四根电缆连接到连接器 P3、P4、P5和 P6，并有连接器引脚 / 通道分配表
维护
维护要点：产品出现故障时，需检查软件、系统配置、电气连接、跳线或配置选项、板是否完全插入、连接器引脚是否清洁、相邻板组件是否受干扰、电缆和 I/O 连接质量等，如需返回维修，需联系 VMIC 获取退货授权（RMA）编号
