GE VMIVME-2232 32 通道继电器输出板
时间: 2025-08-15浏览次数：
GE VMIVME-2232 32 通道继电器输出板
GE VMIVME-2232 32 通道继电器输出板
基本信息
产品名称：VMIVME-2232 32 通道带内置测试（BIT）的继电器输出板
通道配置：32 个继电器输出通道，每个通道为 1 个 C 型继电器
兼容性：与 VMEbus 规范兼容，为双高度外形；兼容智能 I/O 控制器；与 VMIVME-2532 和 VMIVME-2533 软件兼容
继电器参数
触点额定值
最大开关功率：60W、125VA
最大开关电压：220VDC、250VAC
最大开关电流：2A
最大承载电流：3A
UL/CSA 认证：110VDC 下 0.6A、125VAC 下 0.6A、30VDC 下 2.0A
触点寿命（最低操作次数）
机械（180CPM 时）：10⁸次
电气：2A 30VDC 下 5×10⁵次；1A 30VDC 下 2×10⁶次
输出规格
输出连接器类型：SCSI 连接器，双 50 针兼容
输出组织：4 个 8 位宽的端口
内置测试（BIT）功能
测试模式激活场景：软件控制、板载上电、系统复位后
测试模式特点：继电器驱动器禁用（安全预防措施），可写入特殊测试数据并读回以测试到继电器驱动器的数据路径，读回数据为真实数据（非反转）
非测试模式（在线操作）
正逻辑板：数据寄存器中对应继电器的数据位设为特定逻辑时，继电器激活（常开触点闭合）
负逻辑板：数据寄存器中对应继电器的数据位设为特定逻辑时，继电器激活
读回数据特点：输出寄存器的读回功能禁用，读回数据为反转数据
上电和复位状态：配置为测试模式，所有数据寄存器处于特定逻辑状态；对于负逻辑选项，移除测试模式条件前需初始化数据，否则所有继电器将激活
一般规格
数据传输：支持 8 位、16 位或 32 位数据传输
地址方案：4 个端口可在短 I/O 寻址中按 8 位、16 位或 32 位边界寻址，作为相应位宽的字访问
地址修改器代码：可通过跳线选择短监控和 / 或短非特权 I/O 访问，工厂配置为短监控 I/O 访问
控制和状态寄存器（CSR）：用于控制前面板故障 LED、内部内置测试功能以及启用 / 禁用继电器
板地址：通过地址选择跳线在短 I/O 内存映射中选择
前面板：带有故障 LED，上电时点亮，可通过程序控制熄灭
物理 / 环境参数
温度：工作温度 0-55°C；存储温度 - 40-85°C
湿度：20%-80%，无凝结
海拔：工作海拔可达 10,000 英尺
冷却方式：强制空气对流
电源要求：+5V 时 3.9A
平均无故障时间（MTBF）：70,540 小时（217F 标准）

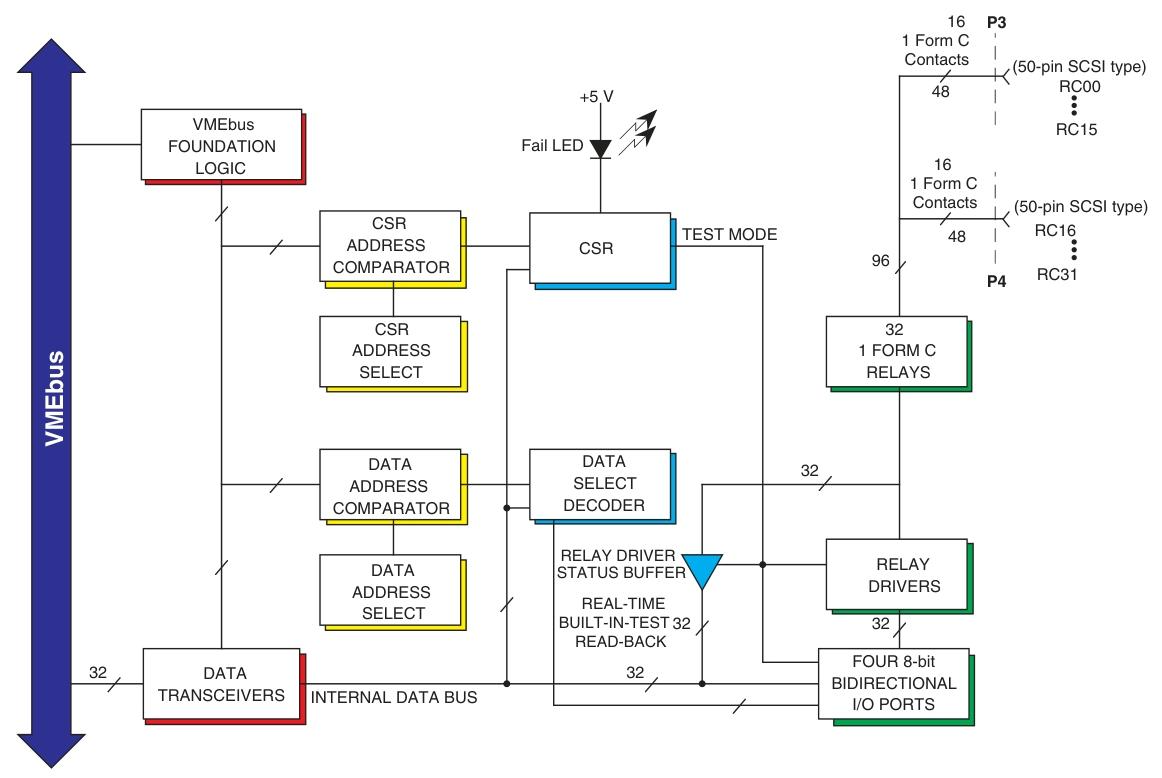

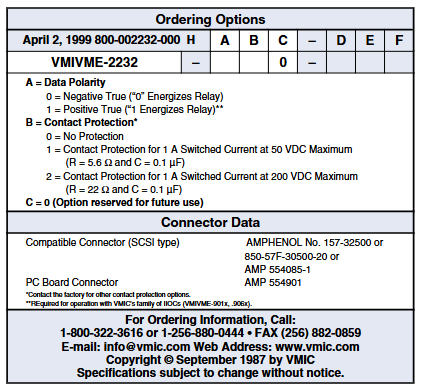

订购选项
数据极性（A）：0 为负逻辑（“0” 使继电器 energize）；1 为正逻辑（“1” 使继电器 energize）

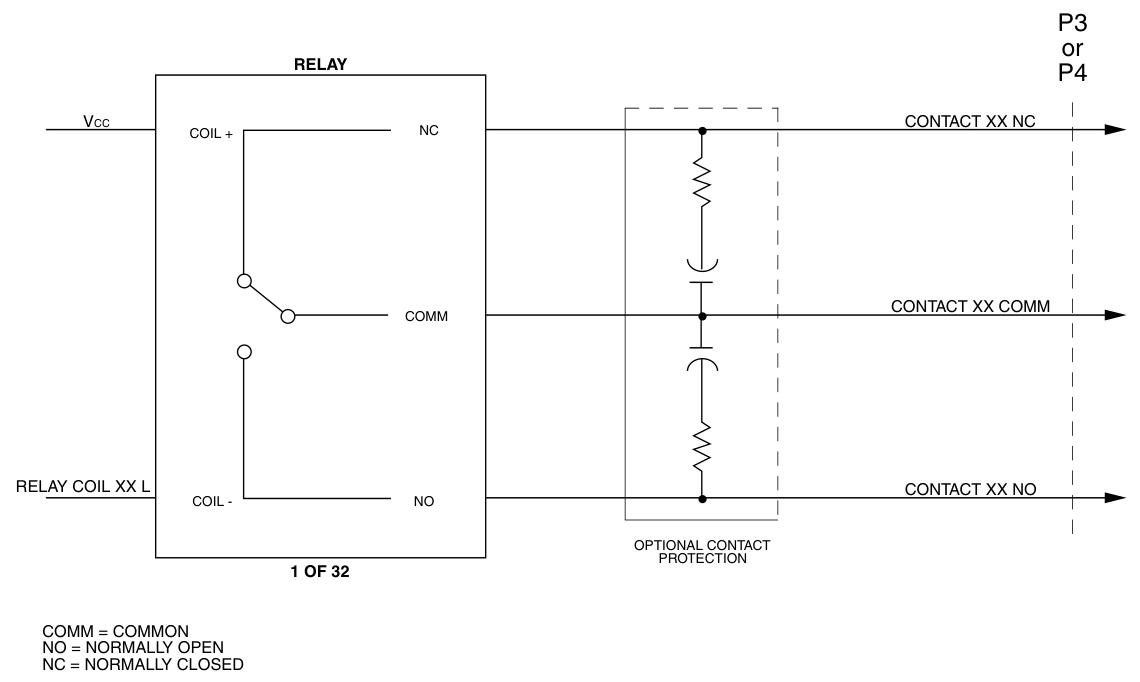

触点保护（B）：0 为无保护；1 为适用于 1A 开关电流、最大 50VDC 的触点保护（R=5.6Ω，C=0.1µF）
其他选项：C=0 为未来预留选项；2 为适用于 1A 开关电流、最大 200VDC 的触点保护（R=22Ω，C=0.1µF）
连接器：PC 板连接器为 AMP 554085-1、AMP 554901
