GE VMIVME-2210 64 通道锁存或瞬时继电器板
时间: 2025-08-14浏览次数：
GE VMIVME-2210 64 通道锁存或瞬时继电器板
GE VMIVME-2210 64 通道锁存或瞬时继电器板

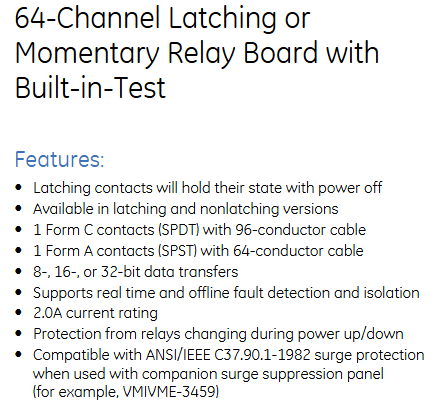

基本特性
具备锁存触点，断电时能保持其状态，有锁存和非锁存两种版本。
提供 1 组 C 型触点（SPDT）配 96 芯电缆，1 组 A 型触点（SPST）配 64 芯电缆，支持 8 位、16 位或 32 位数据传输。
支持实时和离线故障检测与隔离，电流额定值为 2.0A。
可防止继电器在电源上下电期间发生状态变化，与配套浪涌抑制面板（如 VMIVME-3459）配合使用时，符合 ANSI/IEEE C37.90.1-1982 浪涌保护标准。

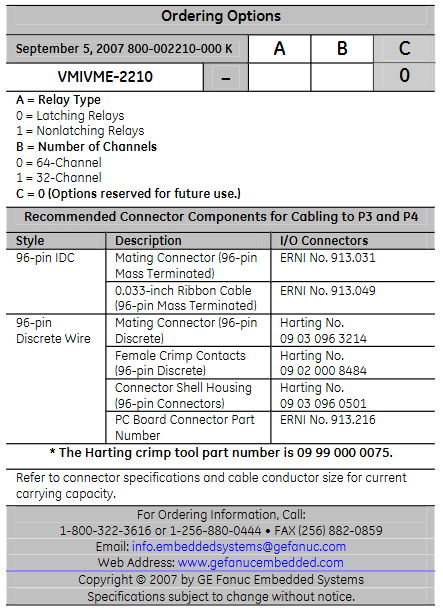

订购信息
订购选项中各参数含义：A 代表继电器类型（0 为锁存继电器，1 为非锁存继电器）；B 为通道数量（0 为 64 通道，1 为 32 通道）；C 为预留选项（0）。
推荐的 P3 和 P4 电缆连接连接器组件：96 针 IDC 的配套连接器为 ERNI No.913.031，0.033 英寸带状电缆（96 针大规模端接）为 ERNI No.913.049；96 针离散线的配套连接器为 Harting No.09 03 096 3214，female 压接触点为 Harting No.09 02 000 8484，连接器外壳为 Harting No.09 03 096 0501；印刷电路板连接器为 ERNI No.913.216。Harting 压接工具型号为 09 99 000 0075。
功能特性详情
基本功能：通过两个 96 针 DIN 连接器提供 64 个 C 型锁存继电器触点，额外一组常闭触点用于内置测试（BIT）。锁存继电器在断电后保持状态，直至收到改变指令。
触点配置：C 型触点包含常开（N.O.）、常闭（N.C.）和公共触点，常开和公共触点可组成 A 型触点，常闭和公共触点可组成 B 型触点。常开触点位于连接器的 A 行，公共触点位于 C 行，这种安排允许 64 芯电缆用于 A 型开关。
继电器与 BIT 逻辑：板上采用双极继电器，仅一极引出给用户，另一极由 BIT 逻辑使用。读取板时会读取控制数据寄存器或常闭极的状态，控制寄存器与继电器地址相同，用户可同时监控用户触点和控制寄存器的状态。由于读取极和用户极由同一线圈控制，BIT 可通过第二极的常闭触点监控用户触点。
控制与反馈：向数据寄存器写入逻辑 1 时，常闭触点提供逻辑 1，实现触点 BIT 逻辑的正数据反馈。向控制寄存器写入逻辑 1 会激活继电器，使常开触点闭合、常闭触点断开，读取触点 BIT 逻辑时返回逻辑 1。因继电器状态改变耗时较长（最大 7ms），用户可通过检查数据寄存器状态而非等待继电器触点闭合来避免误判。
合规性：符合 ANSI/IEEE STD 1014-1987、IEC 821 和 297 VMEbus 规范，参数为 A24、A16: 3D/39、2D/29: D32、D16、D08 (EO): 从设备。
寻址方案：板的基地址包含板 ID，其上方是 16 位的 CSR，输出寄存器位于 CSR 上方的下一个长字边界，触点寄存器位于输出寄存器上方。输出和触点寄存器可寻址为 16 个 8 位字节、8 个 16 位字或 4 个 32 位长字，位于标准数据或短监控 / 非特权 I/O 空间内的任何 128 位边界上。
板寻址：20 个跳线用于选择板的基地址，1 个跳线确定地址空间（标准数据或短 I/O），1 个选择监控、非特权或任一访问模式，其余 18 个设置板的基地址。
非锁存选项：若订购非锁存选项，则使用标准继电器，触点数据不受影响，但断电时触点不会保持状态，复位和断电会使继电器回到正常位置（常开触点打开，常闭触点闭合），其他操作与锁存版本相同。
输出特性
触点材料为银合金（镀金）。
最大开关电压：直流 220V，交流 250V（阻性负载）。
最大开关电流：直流 2A，交流 2A（阻性负载）。
开关功率：60W 或 125VA（阻性）。
初始接触电阻：50mΩ（通过 6VDC 1A 的电压降测量）。
触点接通 / 断开时间：最大 6.5ms，典型弹跳时间 0.5ms。
介电强度：同一极的触点间为 750VAC、50/60Hz，持续 1 分钟。
耐浪涌电压：符合 FCC 法规第 68 部分。
使用寿命：在额定电流下至少 5×10⁵次操作。
物理 / 环境规格
尺寸：6U 双槽 Eurocard 外形，高度 9.2 英寸（233.4mm），深度 6.3 英寸（160mm），厚度 0.8 英寸（20.3mm）。
电源要求：+5VDC（±5%），最大 4A。
温度范围：工作 0-55°C，存储 - 20-85°C。
相对湿度：20%-80%，非冷凝。
冷却方式：强制空气对流。
输出连接器：两个前面板安装的 96 针 DIN 连接器。
