GE VMIVME-1182 64 通道隔离式数字输入板
时间: 2025-08-14浏览次数：
GE VMIVME-1182 64 通道隔离式数字输入板
GE VMIVME-1182 64 通道隔离式数字输入板
基本特性
拥有 64 个光隔离输入通道，支持每通道多功能操作，包括状态变化（COS）事件序列（SOEs）监测、脉冲累积、可编程去抖时间和时间标记。
输入电压范围涵盖 5-250VDC 或 4-240VAC，通道间及通道与 VME 总线间隔离度达 1500VDC 或 1100VRMS。
脉冲累积范围为 0-65535 个脉冲，支持逐通道监测 SOEs，去抖时间和 COS 功能可通过软件逐通道控制。
测量间隔为 1.0ms，COS 可选择禁用、上升沿（低到高过渡）、下降沿（高到低过渡）或任意边沿触发。
支持短 / 标准、监控、非特权或任意访问模式，中断级别可由用户选择，兼容 UIOC®。
与配套抑制面板（如 VMIVME-3459）配合使用时，符合 ANSI/IEEE STD C37.90.1-1989 浪涌保护标准。
应用领域
数据采集系统、核电站监测、控制系统等。

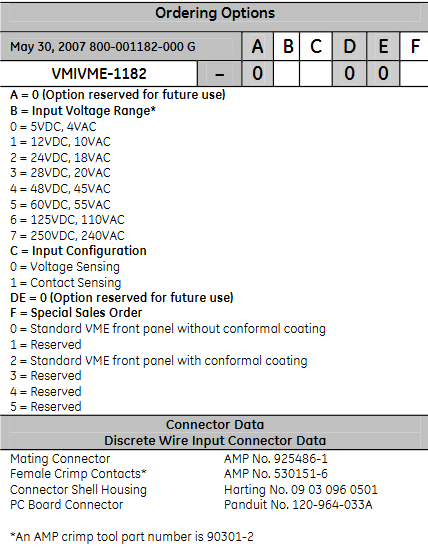

订购信息
订购选项中各参数含义：A 为预留选项（0）；B 代表输入电压范围（0-7 对应不同交直流电压）；C 为输入配置（0 为电压感应，1 为接触感应）；DE 为预留选项（0）；F 为特殊销售订单（0-5 对应不同面板配置）。
离散线输入连接器相关信息：配套连接器为 AMP No.925486-1， female 压接触点为 AMP No.530151-6，连接器外壳为 Harting No.09 03 096 0501，印刷电路板连接器为 Panduit No.120-964-033A，AMP 压接工具型号为 90301-2，且直流或交流可通过软件选择。
功能特性详情
基本功能：可检测 64 个数字输入的 COS，进行时间标记和计数，板载缓冲区可存储带时间标记的 COS 信息以分析 SOEs，脉冲累加器用于计数 COS，检测到 COS 时可编程发出中断，每个通道独立处理。
COS 定时：每毫秒锁存输入信号，经可编程去抖时间（1.25ms-1.024s）后，若检测到有效 COS，会由毫秒计时器进行时间标记并存储，最小可可靠检测的脉冲时间为 2ms。
COS 检测：可编程检测上升沿、下降沿或两者，检测到 COS 可生成中断或禁用。
时间标记：每个 COS 事件可标记 0-65s 的计时器值，计时器每毫秒更新，达到最大值时归零并通知主机。
事件序列（SOE）：SOE 内存分配到两个缓冲区（各可存储 3000 个事件），主机处理一个缓冲区时，另一个可加载新事件数据，SOE 逻辑可在缓冲区末尾或用户设定计数时向主机发出中断。
脉冲累积：每个通道有脉冲累积计数（PAC）寄存器，计数达到 65535 时会通过控制寄存器中的标志通知用户，也可发出中断。

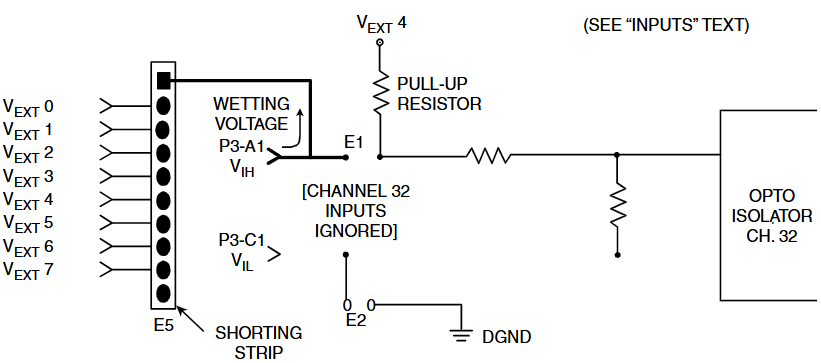

输入配置：分为电压感应和接触感应选项，接触感应选项配有上拉电阻至润湿电压引脚，电压源选项无 pull-ups，有 8 个润湿电压输入引脚，可通过跳线将通道 32 改为润湿电压供应。

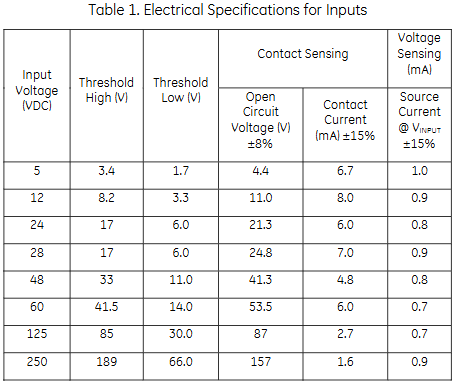

电气规格
提供了不同输入电压（VDC）对应的高阈值、低阈值、接触感应（开路电压、接触电流）和电压感应（源电流）等参数，通道间串扰抑制最小 80dB（1kHz），共模抑制最小 80dB（DC-60Hz）。
VME 合规性
符合 VMEbus 规范（ANSI/IEEE STD 1014-1987、IEC 821 和 297），给出了不同寻址模式对应的响应地址修饰符、数据访问模式和中断情况。
其他特性
板地址：通过跳线设置基本 VME 地址，地址空间为 8K 字。
VME 访问：地址修饰位通过跳线选择和解码，支持非特权、监控及两者的板访问。
自检：系统复位后自动运行，也可通过激活 CSR 中的测试模式位运行，自检结果存储在控制寄存器空间，LED 状态不随自检结果变化，主要检查微控制器和板载内存完整性。
系统复位：复位后有输入传输（1ms 去抖）、LED 点亮、测试模式启用等默认条件。
前面板状态 LED：系统复位后点亮，可通过软件控制开关。
中断：可在任意级别发出，确认后总线会放置单字节向量，有多种可启用 / 禁用的中断触发条件。
物理 / 环境规格
尺寸：高度 9.2 英寸（233.4mm），深度 6.3 英寸（160mm），厚度 0.8 英寸（20.3mm）。
电源要求：5V 时典型值 2.0A，加上上拉电阻的功耗。
冷却方式：强制风冷。
温度范围：工作 0-65°C，存储 - 25-85°C。
海拔：工作 0-10000 英尺（3048m）。
湿度：工作相对湿度 20%-80%，非冷凝。
最大重量：0.7kg。
