GE VMIVME-1128 128 位高压数字输入板
时间: 2025-08-14浏览次数：
GE VMIVME-1128 128 位高压数字输入板
GE VMIVME-1128 128 位高压数字输入板
基本特性
具备 128 位高压数字输入，每 8 个输入一组，可通过跳线选择监测电压源或电流 sinking 信号。
开路可提供逻辑 0 或（跳线可选）逻辑 1。

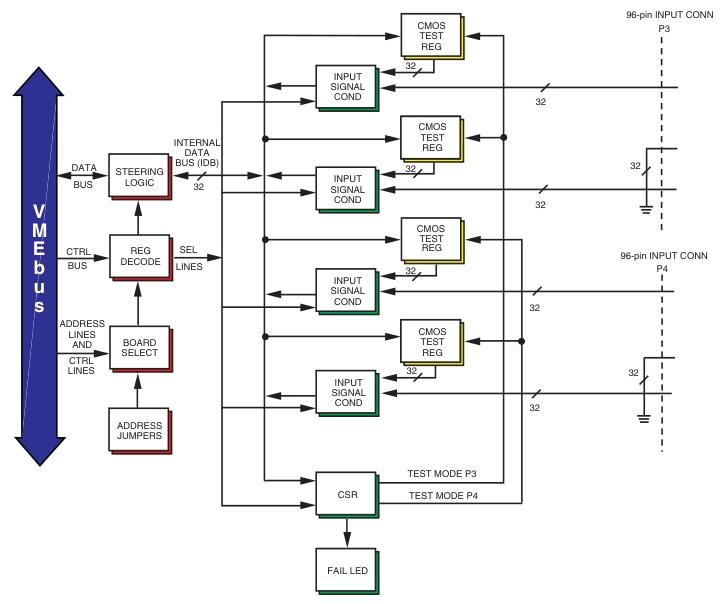

带有板载内置测试（BIT）逻辑，用于故障检测和隔离，前面板设有故障 LED。
用户可选择输入电压阈值（0.61 至 34V），输入范围为 0 至 66V（见表 1）。
符合 VMEbus 规范 Rev.C.1，支持 A24:A16:D32/D16/D08（EO），从设备地址 39/3D:29/2D。
采用双 Eurocard 外形（6U），配备高可靠性 DIN 型 I/O 连接器，与 VMIC 的智能 I/O 控制器（VMIVME-90xx 系列）和通用 I/O 控制器（VMIVME-9300 系列）兼容。
应用领域
自动测试设备、控制系统输入、数据采集系统、数字输入状态监测、通用数字输入、低维护应用（BIT）、状态传感器监测、监控系统等。
功能特性详情
合规性与外形：符合 VMEbus 规范（ANSI/IEEE STD 1014-1987、IEC 821 和 297），外形为 6U。
输入连接器类型：使用两个 96 针 female 连接器。对于大规模端接（IDC），推荐 ERNI IDC DIN 连接器和 0.033 英寸 30 AWG 带状电缆；对于离散线，推荐 Harting 连接器及相关配件，且任一连接器都需要带固定杠杆的外壳 housing，推荐 Harting 外壳。
I/O 组织：16 个输入端口，每个 8 位宽，共 128 个输入，可寻址到短监控和 / 或短非特权或标准监控数据和 / 或标准非特权数据 I/O 映射内的任何地址。
寻址方案：32 个字节可在 8 位、16 位或 32 位边界上单独寻址。板上有板 ID 寄存器、控制和状态寄存器（CSR）及 16 个输入字节，20 个跳线确定板的基地址，另一个跳线用于标准或短 I/O 访问，并给出了各寄存器的相对位置地址映射。

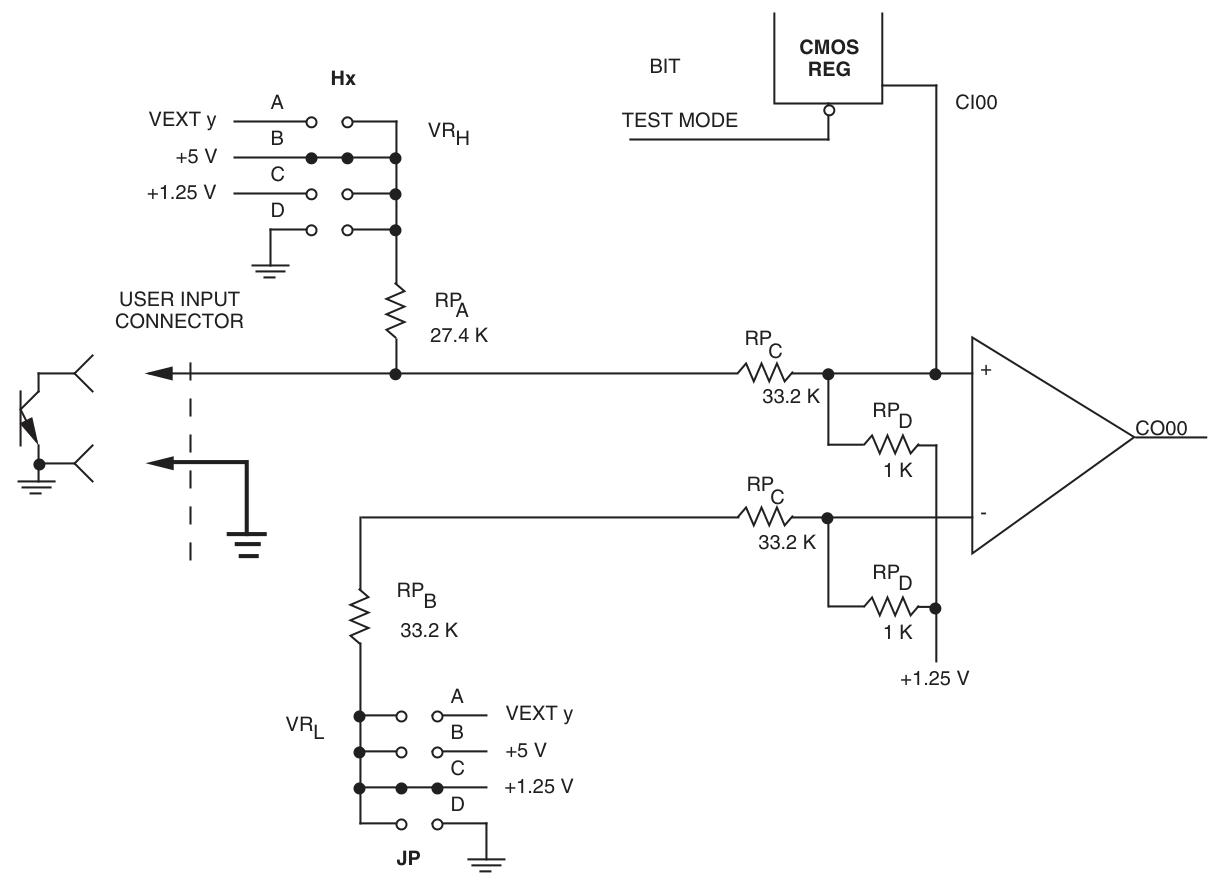

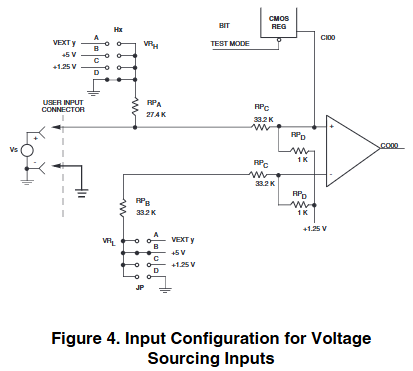

输入电路特性：输入为单端，输入阻抗高（15k），在 3 至 66V 输入范围内阈值精度通常为 10%，在 0V 至 3V 输入范围内为 ±200mV，可参考相关图表和表 1 的阈值水平。
订购信息
订购选项中 ABC=000（选项预留供未来使用）。
提供了不同连接器样式对应的描述和 I/O 连接器型号，以及 Harting 压接工具的型号，还给出了联系信息。
内置测试（BIT）
设计有内置测试逻辑，支持板级诊断，可测试所有板载有源组件。提供特殊输出寄存器测试输入电路，由 CSR 中的测试模式位控制，前面板的故障 LED 在加电时点亮，成功完成用户定义的诊断软件后可通过程序控制熄灭。
物理 / 环境特性
温度范围：存储 - 20 至 85°C，工作 0 至 55°C。
相对湿度范围：非冷凝 20 至 80%。
海拔：工作至 10,000 英尺。
冷却方式：强制空气对流。
尺寸：双 Eurocard（6U），160×233.35mm。
电源要求：5V 时典型值 2.31A，可在前面板（P3 或 P4）或 P2 处连接，VMIC 提供推荐的 VMIACC-0129 P2 电源附件。
平均无故障时间（MTBF）：228,636 小时（30°C Bellcore 方法）。
