GE VMIVME-1111 64 位高压数字输入板
GE VMIVME-1111 64 位高压数字输入板
产品概述
VMIVME-1111 是一款 64 位高压数字输入板，具备内置测试功能，符合 VMEbus 规范，采用双高度欧式卡外形，适用于需要监测多种数字输入信号的场景，且与 GE Fanuc 嵌入式系统的智能 I/O 控制器系列兼容，支持热插拔更换，软件上与 VMIVME-1110 兼容。
核心特性
拥有 64 位差分或高压数字输入。
每组 32 个输入可通过跳线选择监测：触点闭合、电压源、电流吸收或差分信号。
开路可提供逻辑 0 或（跳线可选）逻辑 1。
具备输入滤波器选项。
板载内置测试逻辑用于故障检测和隔离。
前面板带有故障 LED 指示灯。
用户可选择输入电压阈值（1.25 至 66V）。
兼容 RS422/RS485 的差分线路接收器，提供 ±7V 噪声 immunity。
支持 8 位、16 位或 32 位数据传输。
采用高可靠性 DIN 型 I/O 连接器。
配合相应的抑制面板（如 VMIVME-3451）可实现光隔离，符合 ANSI/IEEE STD C37.90.1-1982 浪涌保护要求。
订购选项
A=0（选项保留供未来使用）。
B 为输入滤波器 / 终端器选项：0 为带输入滤波器 / 终端器（输入滤波器 / 终端器电路可通过跳线选择提供串联 RC 终端器或输入滤波器，时间常数为 0.14ms，用于兼容 RS422/RS485 的接收器）；1 为不带输入滤波器 / 终端器；2 为 2μs 滤波器；3 为 10μs 滤波器；4 为 5ms 滤波器；5 为 1ms 滤波器。
C=0（选项保留供未来使用）。
连接器数据
兼容电缆连接器：Panduit No.120-964-435。
应变消除：Panduit No.100-000-072。
印刷电路板插头连接器：Panduit No.120-964-033A（Panduit 也称为 ITW/Pancon）。
功能特性
兼容性：兼容 VMEbus 规范，双高度外形。
输入连接器类型：双 64 针连接器 - DIN 41612。

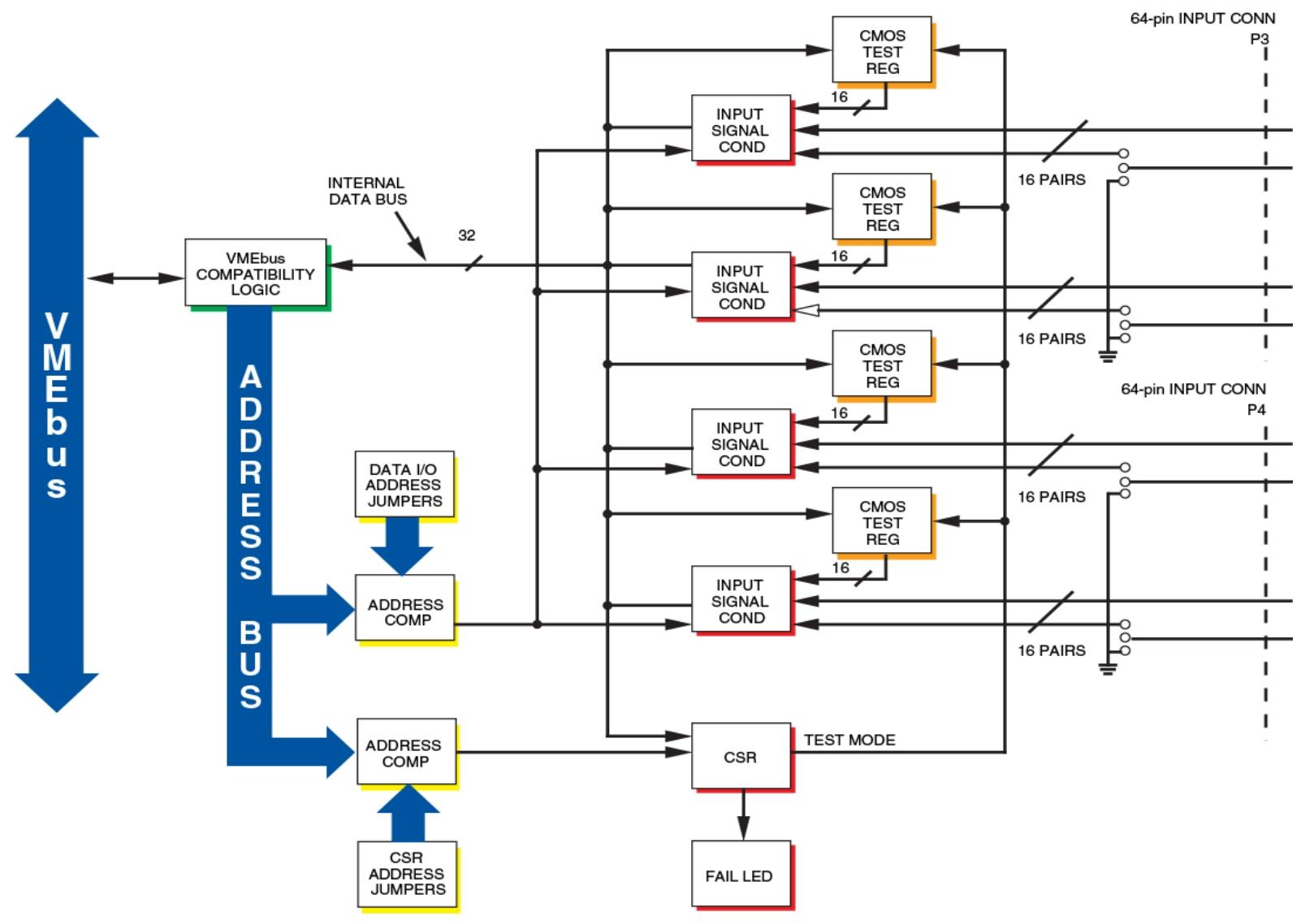

I/O 组织：8 个输入端口，每个 8 位宽，可寻址到短监控和 / 或短非特权 I/O 映射内的任何地址，控制和状态寄存器（CSR）地址可独立选择。
寻址方案：8 个端口可在 8 位、16 位或 32 位边界上单独寻址，1 个 CSR 可在 8 位边界上寻址，13 个跳线提供无限制的短数据 I/O 地址映射选择。
差分信号输入特性：共模输入电压范围为 - 30 至 + 66V，在 - 7 至 + 12V 的共模范围内输入灵敏度为 ±100mV，输入阻抗高（33kΩ）。
单端信号输入特性：输入阻抗高（33kΩ），在整个 66V 范围内阈值精度为 1%（典型值）。

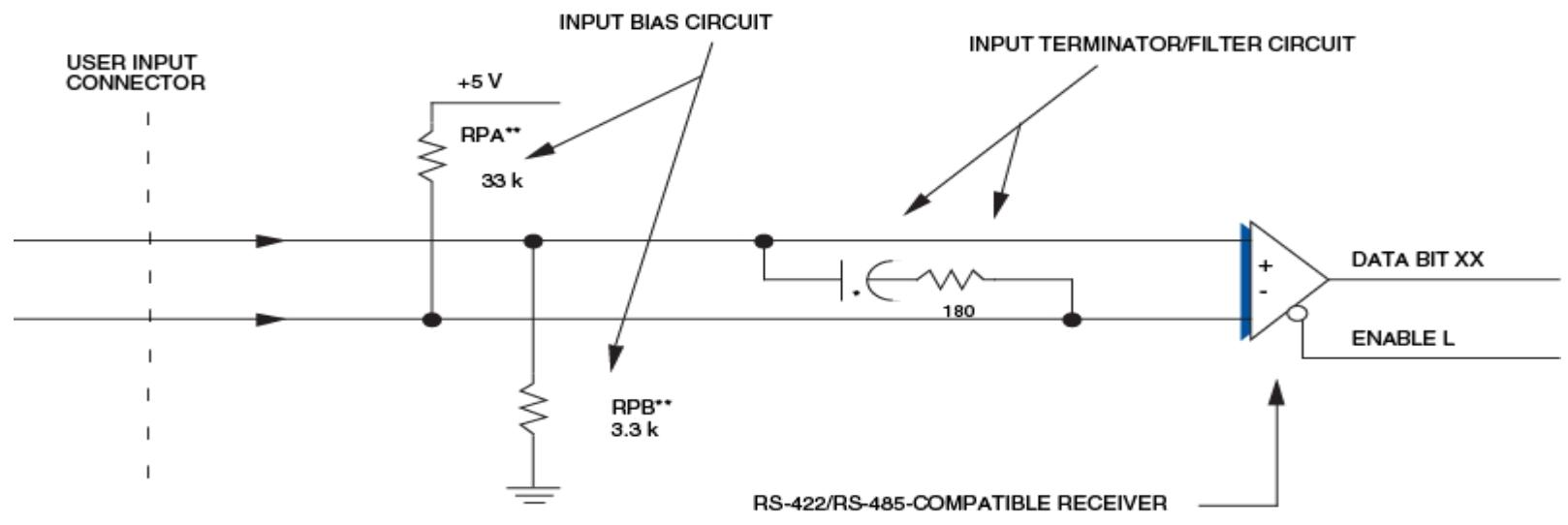

信号调理输入滤波器终端器选项：可订购带输入信号滤波电路的板卡，对于差分输入，该电路由串联电阻和电容器组成，跨接在信号输入两端；对于单端输入，该电路提供用户选择时间常数的输入去抖滤波器。

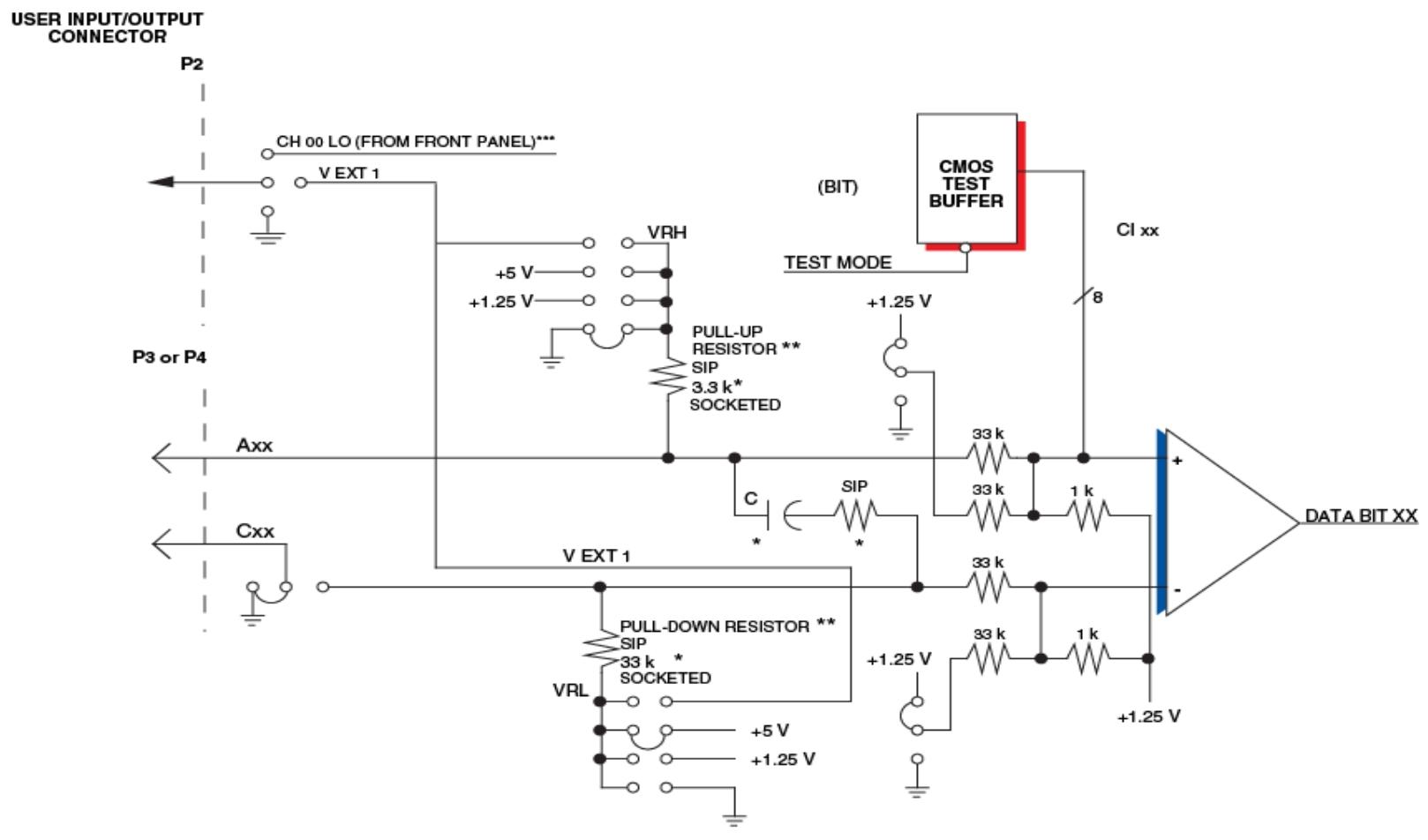

内置测试：设计有内部自测试逻辑，可测试所有有源组件，提供特殊的输出寄存器以生成 16 位数据字，在实时或离线操作期间用作健康测试，CSR 中提供特殊的测试模式位，使输出测试寄存器能够驱动差分接收器，前面板故障 LED 在加电时点亮，成功完成用户定义的诊断后可在程序控制下熄灭。
物理 / 环境规格
电源要求：+5V，典型值 1.4A，最大值 2.0A。
冷却：强制空气对流。
温度：工作温度 0 至 55°C，存储温度 - 20 至 85°C。
湿度：20 至 80%，无冷凝。
平均无故障时间（MTBF）：请联系工厂。
相关产品和应用
有关符合 ANSI/IEEE STD C37.90.1-1982（IEEE-472）的通道间光隔离和浪涌抑制，请参考 VMIVME-3451 规范。
阈值电压
当 R=3.3kΩ 时，阈值电压公式为
Vt=[(V−1.25)(.91)]+1.25
，不同 V 对应的 Vt 值如下：1.25V 对应 1.25V，5V 对应 4.7V，12V 对应 11V，24V 对应 22V，28V 对应 25.6V，48V 对应 43.8V，66V 对应 60.2V。
当 R=33kΩ 时，阈值电压公式为
Vt=[(V−1.25)(.51)]+1.25
，不同 V 对应的 Vt 值如下：1.25V 对应 1.25V，5V 对应 3.2V，12V 对应 6.7V，24V 对应 12.9V，28V 对应 14.8V，48V 对应 25.1V，66V 对应 34.3V。
