GE ACC-0603RC V7865 VME 后部转换模块

产品概述

ACC-0603RC 是一款后部转换模块（RTM），专为将 V7865 的 I/O 信号从 VME P2 连接器转换到标准 I/O 连接器而设计，符合欧盟关于限制有害物质（RoHS）的指令（2002/95/EC 当前修订版），且仅适用于 V7865 单板计算机。

功能与接口

面板 I/O 访问

一个串行端口连接器（DB9），支持 RS232 和 RS422。

两个标准 USB 2.0 连接器。

数字视觉接口 - 数字（DVI-D）视频支持。

一个串行 ATA（SATA）连接器。

板载 I/O 访问

一个 PIM I/O 接口。

一个 SATA 连接器。

安装

ACC-0603RC RTM 通过 P2 连接器安装在 VME 机箱的后部，所有信号从安装在机箱前部的单板计算机（SBC）通过背板传输到 ACC-0603RC 的 P2 连接器，且应安装在支持 VME 五排背板连接器的机箱中。

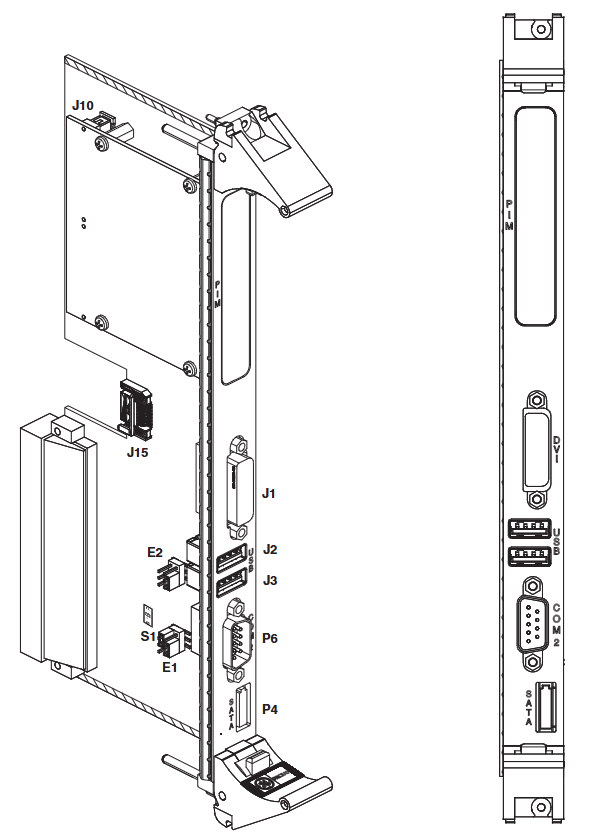

连接器、接头和开关详情

VME 连接器（P2）：标准 VME64 五排连接器，用于将所有信号从背板路由到 ACC-603RC 连接器，有详细的引脚分配表。

COM2 连接器（P6）：提供兼容 16550 的串行端口，通过标准 DB9 连接器使用，硬件可配置为 RS232 或 RS422，支持高达 115 Kbaud 的波特率，有相应的引脚分配（两种模式下）。

COM2 模式接头（E1 和 E2）：用户可配置 COM2 模式，不同的跳线设置对应 RS232 模式和 RS422 模式，默认设置为加粗显示。

COM2 终端开关（S1）：用于设置 RS422 COM2 端口模式的终端，开关闭合时启用终端，打开时禁用，两个开关需同时处于相同状态，默认设置为加粗显示。

USB 连接器（J2 和 J3）：采用行业标准的四位置（导体）屏蔽连接器，有对应的引脚分配。

DVI-D 连接器（J1）：提供高速数字连接，仅传输数字数据，有详细的引脚分配表。

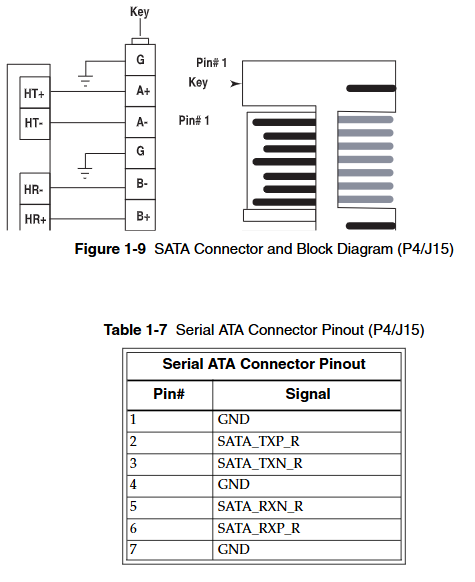

串行 ATA 连接器（P4 和 J15）：支持两个 SATA 端口，一个位于面板（单屏蔽），一个位于板载（单非屏蔽），具有可扩展性、特定的布线方式和性能特点，有相应的引脚分配。

PMC I/O PIM 连接器（J10 和 J14）：提供标准 PIM 连接器，用于将 V7865 的 PMC I/O 路由到 ACC-0603RC 上的通用模块，有各自的引脚分配表。

维护

若 GE Fanuc 嵌入式系统产品出现故障，需检查软件、系统配置、电气连接、跳线或配置选项、板卡插入情况、连接器引脚清洁度、是否干扰其他组件以及电缆和 I/O 连接质量等。如需退货，需联系 GE Fanuc 嵌入式系统获取退货材料授权（RMA）编号，不建议用户级维修，手册中的图纸和图表仅供参考。
