GE V7865 Intel® Core™ Duo Processor VME 单板计算机
时间: 2025-08-14浏览次数：
GE V7865 Intel® Core™ Duo Processor VME 单板计算机
GE V7865 Intel® Core™ Duo Processor VME 单板计算机

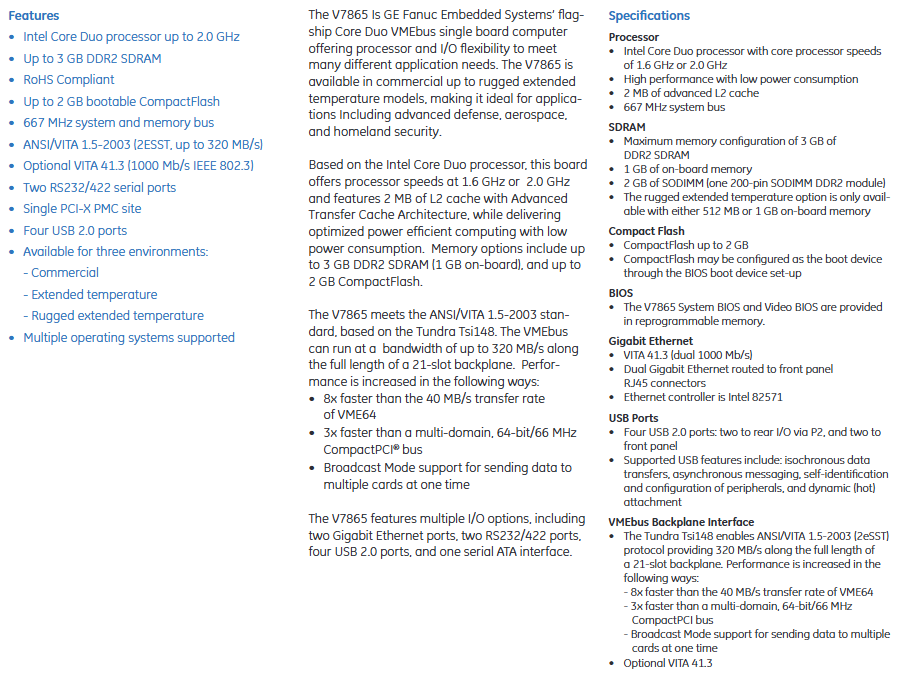

产品概述
V7865 是 GE Fanuc 嵌入式系统的旗舰级 Core Duo VMEbus 单板计算机，基于 Intel Core Duo 处理器，能提供处理器和 I/O 灵活性以满足多种不同应用需求。它有商用、扩展温度和加固型扩展温度三种环境版本，非常适合先进国防、航空航天和国土安全等应用。
核心特性
采用 Intel Core Duo 处理器，速度高达 2.0 GHz。
最大 3 GB DDR2 SDRAM 内存。
符合 RoHS 标准。
最大 2 GB 可启动 CompactFlash。
667 MHz 系统和内存总线。
符合 ANSI/VITA 1.5-2003（2ESST，最高 320 MB/s）。
可选 VITA 41.3（1000 Mb/s IEEE 802.3）。
两个 RS232/422 串行端口。
一个 PCI-X PMC 站点。
四个 USB 2.0 端口。
支持多种操作系统。
规格参数
处理器
Intel Core Duo 处理器，核心处理器速度为 1.6 GHz 或 2.0 GHz。
高性能且功耗低。
2 MB 高级二级缓存。
667 MHz 系统总线。
SDRAM
最大内存配置为 3 GB DDR2 SDRAM。
板载 1 GB 内存。
2 GB SODIMM（一个 200 针 SODIMM DDR2 模块）。
加固型扩展温度选项仅在板载内存为 512 MB 或 1 GB 时可用。
CompactFlash
最大 2 GB CompactFlash。
可通过 BIOS 启动设备设置将 CompactFlash 配置为启动设备。
BIOS：V7865 系统 BIOS 和视频 BIOS 提供在可重编程内存中。
千兆以太网
VITA 41.3（双 1000 Mb/s）。
双千兆以太网路由至前面板 RJ45 连接器。
以太网控制器为 Intel 82571。
USB 端口
四个 USB 2.0 端口：两个通过 P2 至 rear I/O，两个至前面板。
支持的 USB 功能包括：等时数据传输、异步消息传递、外围设备的自识别和配置以及动态（热）连接。
VMEbus 背板接口：Tundra Tsi148 支持 ANSI/VITA 1.5-2003（2eSST）协议，在 21 槽背板全长上提供 320 MB/s 的带宽，性能较其他总线有显著提升，还支持广播模式。可选 VITA 41.3。
串行端口
两个兼容 16550 的串行端口，通过 DB-9 连接器：一个通过 P2 至 rear，一个至前面板。
端口具有独立的 16 字节 FIFO，支持高达 115 Kbaud 的波特率。
串行 ATA：一个串行 ATA 接口通过 VMEbus 背板连接器 P2。
PMC 扩展槽：一个 133 MHz PCI-X PMC 站点。
可编程定时器
两个 16 位定时器和两个 32 位定时器。
映射在 PCI 内存空间。
完全可通过软件编程，并能生成 PCI 总线中断。
看门狗定时器
可编程间隔。
中断和板复位触发。
尺寸
6U（4HP）单槽欧式卡外形。
高度：9.2 英寸（233.4mm）。
深度：6.3 英寸（160mm）。
厚度：0.8 英寸（20.3mm）。
电源要求
+5 VDC（±5%），典型值待定，最大值待定。
+12 VDC（±5%），0 mA。
-12 VDC（±5%），0 mA。
气流：需要强制风冷，在设备顶部（出口）测量的最小气流为 400 LFM。
温度
商用：0° 至 55°C。
扩展温度：-40° 至 70°C。
加固型扩展温度：-40° 至 70°C（Vita 47 Class EAC6）。
湿度
工作：相对湿度 5% 至 95%，无冷凝。
存储：相对湿度 5% 至 95%，无冷凝。
冲击：20 g 冲击（加固型扩展温度）。
振动（加固型扩展温度）
5 Hz 至 100 Hz PSD 以 3 dB / 倍频程增加。
100 Hz 至 1000 Hz PSD = 0.04g²/Hz。
1000 Hz 至 2000 Hz PSD 以 6 dB / 倍频程减少。
订购选项
V7865-210021：2 GHz 处理器，1GB DDR2 SDRAM，商用温度。
V7865-210026：2 GHz 处理器，1GB DDR2 SDRAM，加固型扩展温度。
硬件配件
ACC-0602：3U 后部转换板。
ACC-0603：6U 后部转换板。
