GE MVME5500 系列 VME 单板计算机
时间: 2025-08-14浏览次数：
GE MVME5500 系列 VME 单板计算机
GE MVME5500 系列 VME 单板计算机
产品概述
MVME5500 系列是摩托罗拉 VME 产品线的最新旗舰产品，是一款高性能的 VMEbus 单板计算机（SBC），采用最新的 MPC7455 处理器，运行速度可达 1 GHz 及以上，非常适合数据密集型应用。它不仅提供更快的处理器性能，还在处理器、内存、本地总线和 I/O 子系统方面实现了均衡性能，能在单个 VMEbus 插槽中实现更高水平的性能，可满足原始设备制造商（OEM）在国防和航空航天、工业自动化以及医疗成像等市场领域的需求，同时为客户提供了从多款旧款板卡升级的迁移路径。
核心特性
处理器与缓存：采用 MPC7455 处理器，速度达 1 GHz 及以上，带有 256KB 片上二级缓存和 2MB 三级缓存，配备 AltiVec 协处理器，适用于高性能计算应用。
内存：板载 512MB 带 ECC 的 SDRAM，通过内存夹层卡可额外扩展 512MB，总内存可达 1GB。
存储：40MB 闪存（32MB 焊接，8MB 插槽式），32KB NVRAM（用户可用 4KB）。

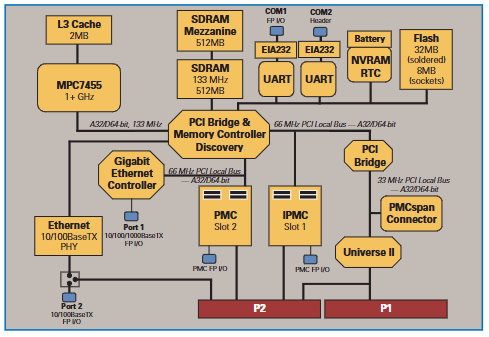

总线与扩展：双 PCI 总线和双 PMC 站点，总线速度高达 66 MHz；64 位 PCI 扩展夹层连接器，最多可支持四个额外的 PMC。
网络接口：千兆以太网接口和 10/100BaseTX 以太网接口。
兼容性：与 MVME51xx 系列 I/O 兼容，即使完全配置两个 PMC 模块或一个 PMC 模块和一个附加内存夹层，也仅占用单个 VME 插槽，支持多种迁移路径和不同 P2 I/O 模式。
固件与软件：配备创新的固件（MotLoad），支持多种操作系统和内核，提供相关库和内置测试软件。

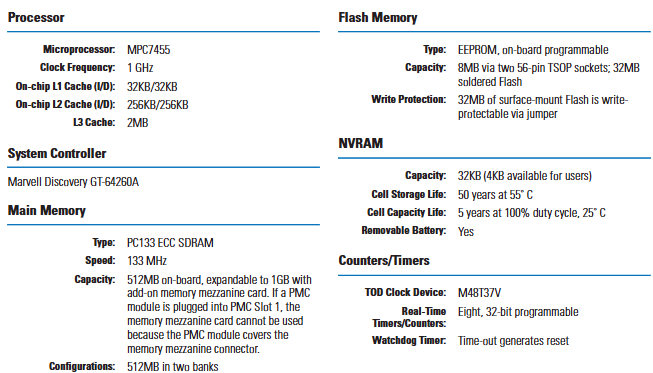

详细规格
处理器
微处理器：MPC7455
时钟频率：1 GHz
片上 L1 缓存（指令 / 数据）：32KB/32KB
片上 L2 缓存（指令 / 数据）：256KB/256KB
L3 缓存：2MB
系统控制器：Marvell Discovery GT-64260A
主内存
类型：PC133 ECC SDRAM
速度：133 MHz
容量：板载 512MB，通过附加内存夹层卡可扩展至 1GB（若 PMC 插槽 1 插入 PMC 模块，则无法使用内存夹层卡）
配置：两组共 512MB
闪存
类型：EEPROM，板载可编程
容量：8MB（通过两个 56 针 TSOP 插槽）；32MB 焊接闪存
写保护：32MB 表面贴装闪存可通过跳线写保护
NVRAM
容量：32KB（4KB 可供用户使用）
电池寿命：55˚C 时 50 年
电池容量寿命：25˚C、100% 占空比时 5 年
可更换电池：是
计数器 / 定时器
TOD 时钟设备：M48T37V
实时定时器：8 个 32 位可编程
看门狗定时器：超时产生复位
VMEbus 接口：符合 ANSI/VITA 1-1994 VME64（IEEE STD 1014），具备多种控制器功能和中断处理能力。
以太网接口
端口 1：Intel 82544EI 千兆以太网控制器，速度 10/100/1000Mb/s，通过前面板 RJ-45 连接。
端口 2：集成在 GT-64260A 系统控制器中的控制器，速度 10/100Mb/s，通过前面板 RJ-45 或可选路由至 P2、MVME761 上的 RJ-45 连接。
异步串行端口
控制器：两个 TL16C550C UART
端口数量：两个，兼容 16550
最大异步波特率：EIA-232 为 38.4K，原始为 115Kb/s
连接器：路由至前面板 RJ-45；一个在平面上供开发使用
PMC 接口与扩展
双 IEEE P1386.1 PCI 夹层卡插槽，支持多种地址 / 数据格式、总线时钟和模块类型。
PCI 扩展连接器，支持特定地址 / 数据格式、总线时钟等。

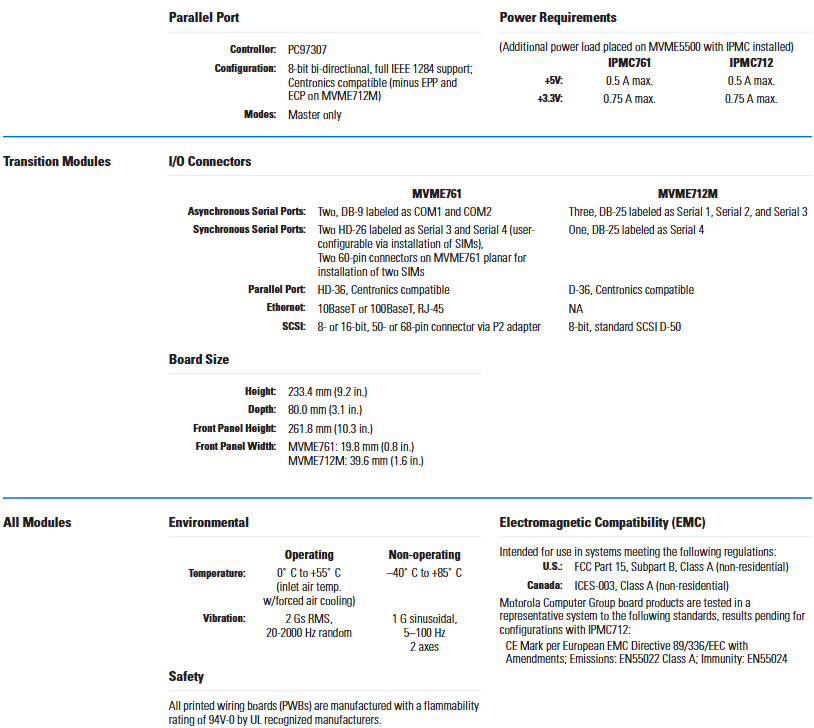

电源要求：不包括 PMC 或 IMPC 模块所需电源，具体参数待定；IPMC 模块会增加额外电源负载。
尺寸：多种尺寸参数，如 233.4 mm（9.2 in.）、160.0 mm（6.3 in.）等。
同步串行端口：不同 IPMC 模块配置不同，控制器、端口数量、波特率等参数各异。
并行端口：控制器为 PC97307，8 位双向，完全支持 IEEE 1284，兼容 Centronics（MVME712M 上不含 EPP 和 ECP），仅为主模式。
兼容性与迁移
向后兼容性：延续了摩托罗拉 MVME5100 系列的方向，为嵌入式控制器和单板计算机提供了向单一平台的迁移路径，简化了多种需求。
P2 I/O 模式：支持两种跳线配置的 P2 I/O 模式（PMC 模式和 IPMC 模式），分别具有不同的兼容性和功能。
IPMC 模块：IPMC761 和 IPMC712 是可选的附加 PMC 模块，提供与前代摩托罗拉产品的向后兼容性，支持多种接口。
转换模块：MVME761 和 MVME712M 转换模块提供多种标准连接器访问，支持不同接口和配置。
固件与软件支持
固件监控器：摩托罗拉的 MotLoad 固件具有扩展功能，如中断驱动 I/O、更全面的上电测试等，并提供类似 “BUG” 的调试器接口。
操作系统和内核：支持 WindRiver Systems VxWorks 和 MontaVista Linux Professional Edition。
库：MPI Software Technology 的 VSI/Pro VSIPL 库可在 MVME5500 上使用。
内置测试软件：提供摩托罗拉内置测试（MBIT）软件，有板级和系统级两个版本，具备多种功能和 API。
订购信息
MVME5500-0161：1 GHz MPC7455 处理器，512MB SDRAM，Scanbe 手柄
MVME5500-0163：1 GHz MPC7455 处理器，512MB SDRAM，IEEE 手柄
RAM5500-007：512MB 内存夹层扩展卡
