GE CPCI-7055RC PowerPC® CompactPCI® 单板计算机
时间: 2025-08-14浏览次数：
GE CPCI-7055RC PowerPC® CompactPCI® 单板计算机
GE CPCI-7055RC PowerPC® CompactPCI® 单板计算机

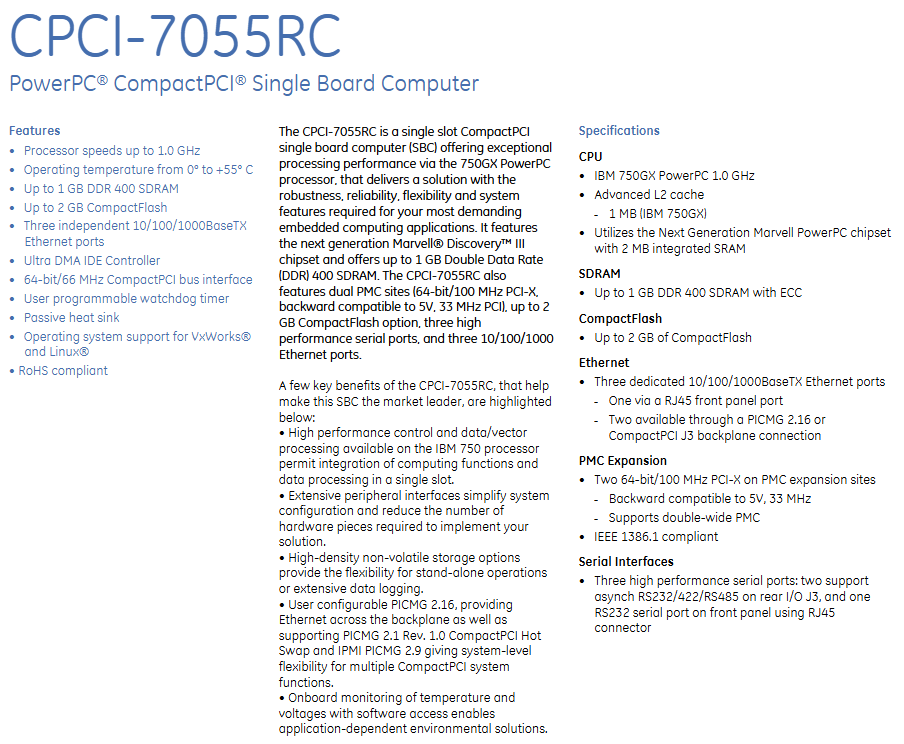

产品概述

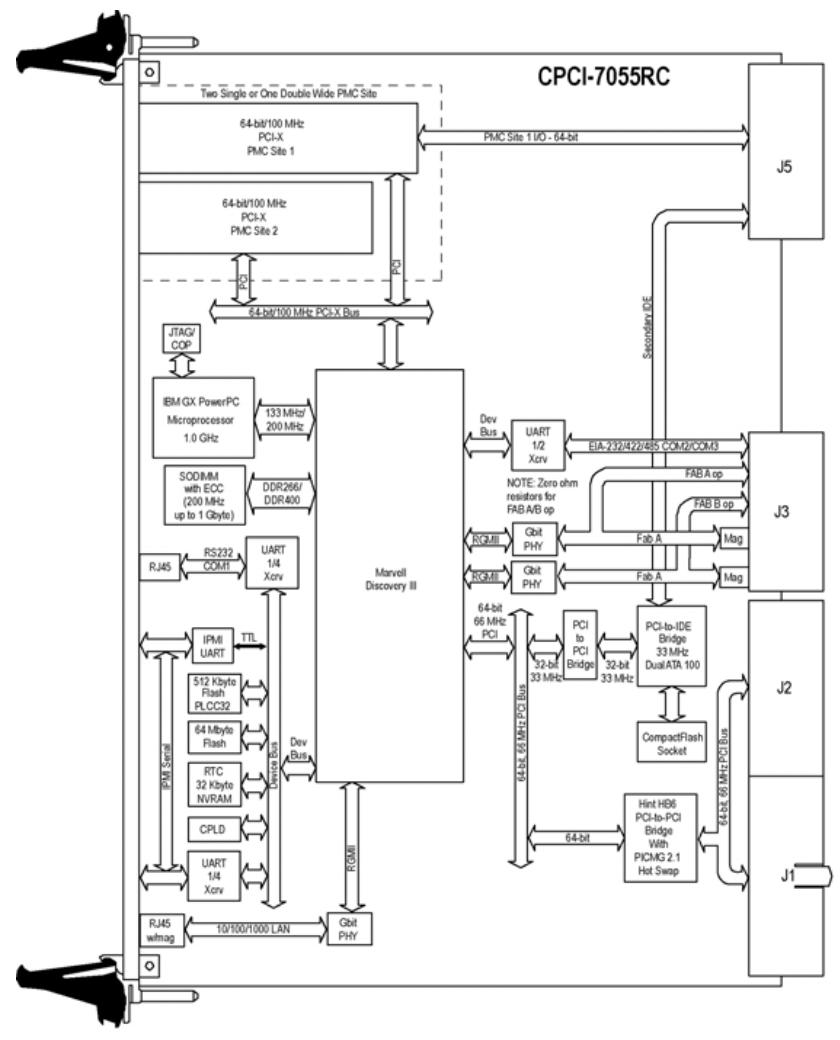

CPCI-7055RC 是一款单插槽 CompactPCI 单板计算机（SBC），采用 750GX PowerPC 处理器，能提供卓越的处理性能，具备坚固性、可靠性、灵活性和系统特性，可满足最严苛的嵌入式计算应用需求。它采用下一代 Marvell® Discovery™ III 芯片组，配备丰富的接口和扩展功能。
核心特性
处理器速度高达 1.0 GHz。
工作温度范围为 0° 至 +55°C。
最高 1 GB DDR 400 SDRAM。
最高 2 GB CompactFlash。
三个独立的 10/100/1000BaseTX 以太网端口。
支持 Ultra DMA IDE 控制器。
64 位 / 66 MHz CompactPCI 总线接口。
用户可编程看门狗定时器。
配备被动散热器。
支持 VxWorks® 和 Linux® 操作系统。
符合 RoHS 标准。
具有两个 PMC 扩展站点（64 位 / 100 MHz PCI-X，向后兼容 5V、33 MHz PCI）。
三个高性能串行端口。
支持多种 PICMG 规范，提供系统级灵活性。
可通过软件访问板载温度和电压监控，实现与应用相关的环境解决方案。
规格参数
CPU：IBM 750GX PowerPC 1.0 GHz，带有 1 MB 高级二级缓存，采用下一代 Marvell PowerPC 芯片组，集成 2 MB SRAM。
SDRAM：最高 1 GB DDR 400 SDRAM，带 ECC。
CompactFlash：最高 2 GB。
以太网：三个专用 10/100/1000BaseTX 以太网端口，一个通过前面板 RJ45 端口，两个可通过 PICMG 2.16 或 CompactPCI J3 背板连接。
PMC 扩展：两个 64 位 / 100 MHz PCI-X 的 PMC 扩展站点，向后兼容 5V、33 MHz，支持双宽 PMC，符合 IEEE 1386.1 标准。
串行接口：三个高性能串行端口，两个在后部 I/O J3 上支持异步 RS232/422/RS485，一个在前面板上使用 RJ45 连接器的 RS232 串行端口。
其他接口：前面板一个串行端口，通过 CPCI J3 连接器还有两个额外端口；支持 IDE 和硬盘；前面板硬件复位；用户可编程看门狗定时器；前面板状态 LED。
PICMG 合规性：支持智能平台管理接口（IPMI）架构（PICMG 2.9 Rev. 1.0）、高可用性热插拔（PICMG 2.1 Rev. 2.0）、通用信号支持（PICMG 2.0 Rev. 3.0）。
前面板状态 LED：主 IDE 接口活动、板状态、电源、热插拔、LAN 活动（位于每个 RJ45 上）。
操作系统支持：Linux、VxWorks。
电源要求：+3.3 VDC（±5%）典型 1.7A，最大 3.04A；+5 VDC（±5%）典型 3.2A，最大 6.0A；±12 VDC（±5%）最大 50 mA。
环境规格：工作温度 0° 至 +55°C；存储温度 -25° 至 +80°C；相对湿度 10% 至 90%，无冷凝。
冲击：10 Gs，16 ms 半正弦波，6 轴，每轴 10 次脉冲。
振动：6 Gs RMS（20 – 2000 Hz）随机，0.0185 G2 每 Hz 频谱。
MTBF：361,616 小时。
尺寸：6U 单插槽欧式卡外形，高度 9.2 英寸（233.4 mm），深度 6.3 英寸（160 mm），厚度 0.8 英寸（20.3 mm）。
订购信息
VMICPCI-7055RC-32x100：6U cPCI SBC - 1 GHz 750GX，1 GB DDR SODIMM，无 CompactFlash，通过 J3 以太网，2x PMC，64 MB 启动闪存，32 KB NVRAM，3x 串行端口，符合 RoHS 标准。
VMICPCI-7055RC-31x100：6U cPCI SBC - 1GHz 750GH，512 MB SODIMM，无 CompactFlash，通过 J3 以太网，2x PMC，64 MB 启动闪存，32kb NVRAM，3x 串行端口，符合 RoHS 标准。
VMIACC-7055RC-000：CPCI-7055 的后部转换模块，符合 RoHS 标准。
