GE VMIVME-2210 继电器板
时间: 2025-08-14浏览次数：
GE VMIVME-2210 继电器板
GE VMIVME-2210 继电器板
基本信息
VMIVME-2210 是一款具有内置测试功能的 64 通道锁存或瞬时继电器板，适用于需要可靠开关控制和状态保持的工业场景。
主要特性
继电器类型：有锁存型和非锁存型两种版本。锁存型继电器在断电后仍能保持其状态，直到被重置；非锁存型继电器在断电或复位时会回到正常位置，常开触点打开，常闭触点闭合。
触点配置：
1 组 C 型触点（SPDT），通过 96 芯电缆连接。
1 组 A 型触点（SPST），通过 64 芯电缆连接。
数据传输：支持 8 位、16 位或 32 位数据传输。
故障检测：支持实时和离线故障检测与隔离。
电流额定值：2.0A。
保护功能：具备在电源上下电期间防止继电器状态变化的保护，与配套面板一起使用时，符合 ANSI/IEEE C37.90.1-1982 浪涌保护标准。

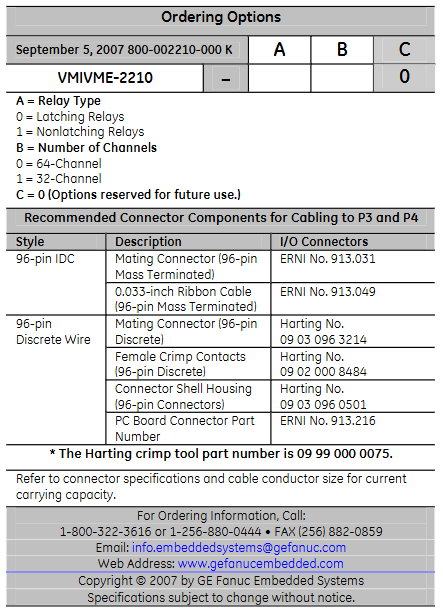

订购选项
A（继电器类型）：0 表示锁存型继电器，1 表示非锁存型继电器。
B（通道数量）：0 表示 64 通道，1 表示 32 通道。
C：为未来选项预留，默认值为 0。
推荐连接器组件
用于连接 P3 和 P4 的推荐连接器组件如下：
样式 描述 I/O 连接器
96 针 IDC mating 连接器（96 针大规模端接） ERNI 编号 913.031
0.033 英寸带状电缆（96 针大规模端接） ERNI 编号 913.049
96 针离散线 mating 连接器（96 针离散） Harting 编号 09 03 096 3214
雌性压接触点（96 针离散） Harting 编号 09 02 000 8484
连接器外壳（96 针连接器） Harting 编号 09 03 096 0501
PC 板连接器部件号 ERNI 编号 913.216
*Harting 压接工具部件号为 09 99 000 0075。请参考连接器规格和电缆导体尺寸了解载流能力。
功能特性

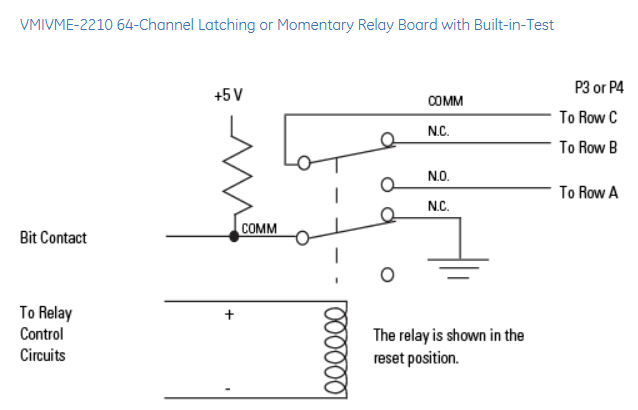

介绍：通过两个 96 针 DIN 连接器为用户提供 64 个 1 组 C 型（SPDT）触点。锁存型继电器一旦设置，即使继电器断电也会保持设置状态，直到被重置。所有三个触点都通过连接器引出，分别是常开（N.O.）、常闭（N.C.）和公共触点。常开和公共触点可用于创建 1 组 A 型触点，常闭和公共触点可作为 1 组 B 型触点。常开触点位于连接器的 A 行，公共触点位于连接器的 C 行，这种安排允许将 64 芯电缆用于 A 型开关。
板功能：通过两个 96 针 DIN 连接器提供 64 个 1 组 C 型锁存继电器触点。一组额外的触点（常闭组）用于内置测试（BIT）。锁存继电器在断电时保持其状态，直到命令改变。
合规性：符合 ANSI/IEEE STD 1014-1987 IEC 821 和 297 VMEbus 规范，具有以下助记符：A24、A16：3D/39、2D/29：D32、D16、D08 (EO)：从设备。
