GE VMIVME-7648 单板计算机
时间: 2025-08-14浏览次数：
GE VMIVME-7648 单板计算机
GE VMIVME-7648 单板计算机
基本概述
VMIVME-7648 是一款基于 Intel® Pentium® III 处理器的 VMEbus 单板计算机（SBC），具有高性能和丰富的功能，适用于多种嵌入式系统应用场景。
主要特性
处理器与内存
处理器：采用 Intel Pentium III 处理器，提供 933 MHz 和 1.26 GHz 两种选择，均配备 256 Kbyte 高级传输缓存（片上全速二级缓存），采用双独立总线架构，L2 缓存与处理器时钟频率相同，提升性能。该处理器支持 32 位寻址和 64 位数据总线，超标量架构允许每时钟周期执行三条指令，还具备动态分支预测单元、独立的指令和数据缓存以及 MMX™ 技术。
内存：通过一个 144 针 SDRAM SODIMM 支持最大 512 Mbyte 的 PC-133 SDRAM，板载 DRAM 与 VMEbus 双端口连接。
显示功能

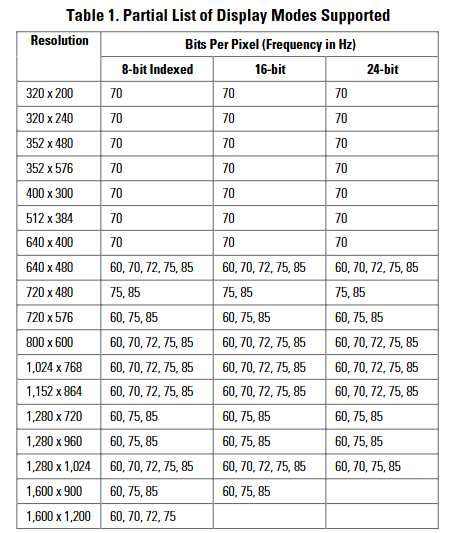

内置 AGP SVGA 控制器，搭配 4 Mbyte 外部同步 DRAM 缓存和高带宽 64 位数据接口，支持高分辨率图形和多媒体质量视频，在单视图模式下屏幕分辨率最高可达 1600 x 1200 x 256 色，支持多种显示模式及不同的位深和频率。
网络功能
配备两个 Intel 以太网控制器（一个 82559 和一个集成在 Intel 芯片组 ICH2 内部），通过两个 RJ45 连接器支持 10BaseT 和 100BaseTX 选项，支持远程 LAN 启动，采用 Lanworks Technologies, Inc. 的 BootWare，可使用 NetWare、TCP/IP 或 RPL 网络协议进行远程启动，BootWare 还具备多种功能。
接口与端口
前面板有两个 16550 兼容串行端口，串行通道具有 16 字节 FIFO，支持高达 1.5 Mbaud 的波特率，需要使用两个微型 DB-9 到标准 DB-9 适配器。
组合的 PS/2 键盘和鼠标连接器，包含 Y 型适配器电缆。
前面板双连接 hub 主机控制器的通用串行总线（USB），支持等时数据传输、异步消息传递、外设自识别和配置以及动态（热）连接。
板载 Ultra DMA/100 硬盘和软盘驱动器控制器，使用 VMEbus P2 连接到 IDE / 软盘。
定时器与存储
提供两个 16 位定时器和两个 32 位定时器（除系统定时器外），这些定时器映射到 I/O 空间，完全可通过软件编程。
软件可编程看门狗定时器，启用后，板载软件必须在指定时间内访问定时器，否则会超时，用户跳线可使超时导致复位，软件可独立启用超时导致非屏蔽中断（NMI）或 VMEbus SYSFAIL。
32 Kbyte 非易失性 SRAM，在 +5 V 电源中断或移除时保留内容。
扩展与接口
支持 IEEE P1386 通用夹层卡规范，具有 5 V PCI 夹层卡（PMC）扩展站点，可通过 VMEbus 前面板提供标准 I/O，还可提供与 VMEbus P2 连接的可选 I/O 连接。
VMEbus 接口基于 Newbridge/Tundra 的 Universe IIB 高性能 PCI 到 VME 接口，具备系统控制器、请求器、邮箱、中断处理程序、中断器等功能，支持多种仲裁模式、数据传输模式和字节交换，还有增强的总线错误处理能力。
操作系统与软件支持
支持多种操作系统，如 Windows® XP、Windows 2000、VxWorks®、Solaris®、QNX®、Linux® 和 LynxOS® 等，并提供相应的板级支持包（BSP）和软件工具，如 IOWorks® 软件系列等，方便应用开发。
物理与环境规格
尺寸规格：采用 6U 单槽 Eurocard 格式，高度为 9.2 英寸（233.4mm），深度为 6.3 英寸（160mm），厚度为 0.8 英寸（20.3mm）。这种标准的尺寸设计，使其能够方便地安装在符合 VMEbus 规范的系统中，确保了与其他设备的兼容性和系统集成的便捷性。
电源需求：工作电压分为 + 5 VDC（±5%）、+12 VDC（±5%）和 - 12 VDC（±5%）。其中，+5 VDC 典型电流为 6A，最大 7A；+12 VDC 典型电流为 105mA，最大 200mA； - 12 VDC 典型电流为 50mA，最大 75mA。且 + 12 和 - 12 VDC 的电流是在串行连接器开路的情况下指定的，这为系统的供电设计提供了明确的参数依据，保证了电源供应的稳定性和可靠性。
温度要求：原文档表明工作温度范围是 0 至 + 50°C，在此温度区间内，设备能保证正常运行，同时要求在散热器外部测量的空气流量大于 350LFM，以确保良好的散热效果，维持设备稳定性能。存储温度范围为 - 25 至 + 80°C，该范围规定了设备在非工作状态下的存储环境温度要求，确保设备在不同的存储条件下不会因温度问题而损坏。51CTO 博客显示工业温度范围为 - 40℃ - +85℃ ，这与原文档有所差异，可能是不同应用场景或测试标准下的温度范围。
相对湿度：相对湿度要求在 10% 至 90% 之间，并且要求是非冷凝状态。在这个湿度范围内，设备可以避免因湿度过高导致的电路短路、腐蚀等问题，保证设备的电气性能和机械性能的稳定性。
其他规格：VMEbus 接口的 DTB 主从模式支持多种数据传输方式，如 BLT32/BLT64、A32/D32 等；请求器可编程，支持多种模式；中断处理和仲裁器也有相应的功能和模式。PMC 扩展站点连接器支持 5V 信号，适用于 1 和 2 型，采用 32 位 PCI 总线，最高频率为 33MHz。这些规格保证了设备在数据传输、中断处理和扩展功能方面的性能和兼容性 。
MTBF：平均故障间隔时间（MTBF）为 118,633 小时（Bellcore），这一指标反映了设备的可靠性，意味着在正常使用情况下，该设备在较长时间内能够稳定运行，减少故障发生的频率，降低维护成本
