GE VMIVME-3122 高性能 16 位模数转换器（ADC）
时间: 2025-08-14浏览次数：
GE VMIVME-3122 高性能 16 位模数转换器（ADC）
GE VMIVME-3122 高性能 16 位模数转换器（ADC）
产品概述
VMIVME-3122 是一款高性能 16 位模数转换器，支持 64 路差分或单端宽范围（±250 mV 至 ±10 V）模拟输入，适用于工厂自动化与仪器仪表、过程控制、实验室仪器、机器监控和数据采集等领域。
核心特性
输入与转换性能
支持 64、32 或 16 路差分或单端输入，具体取决于所选选项。
16 位 A/D 转换，软件可选转换速率，高性能选项最高 100 kSPS，标准性能选项最高 50 kSPS。
软件可编程增益为 1 和 10，可固定所有通道增益或为每个通道单独编程。
跳线可选 A/D 范围：0 至 + 5 V、0 至 + 10 V、±2.5 V、±5 V 和 ±10 V。
扫描与触发模式
扫描模式：包括 Autoscan（默认，连续按顺序扫描所有活动通道）、Single Scan（由触发模式启动一次所有选定通道的扫描，完成后停止等待下一次触发）、Random Access（每次选定触发模式启用时，选择、数字化并存储单个通道）。
触发模式：有 Software Trigger（通过写入软件触发地址启动选定扫描模式）、External Trigger（通过 P2 连接器接收的外部触发启动选定扫描模式）、Interval Timer Trigger（每次编程时间间隔到期时启动选定扫描模式）。
数据存储与访问：1024 字数据缓冲区（16 字深缓冲区 ×64 通道），双端口寄存器允许 VMEbus 随时访问读取最新存储数据，缓冲区大小和块大小可通过配置控制寄存器（CCR）控制。
其他功能
可编程 VMEbus 中断，可在缓冲区扫描结束或中间、特定数量样本采集后生成中断请求。
用户可编程间隔计时器，定时间隔可达 687 秒。
可选低通滤波器，输入具有过压保护。
上电时以自动扫描模式启动，增益为 1。

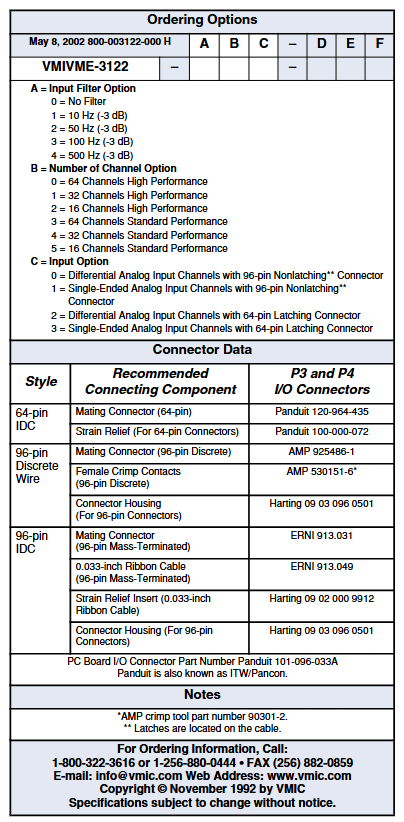

订购选项
输入滤波器选项（A）：0 为无滤波器，1 为 10 Hz（-3 dB），2 为 50 Hz（-3 dB），3 为 100 Hz（-3 dB），4 为 500 Hz（-3 dB）。
通道数量选项（B）：0 为 64 通道高性能，1 为 32 通道高性能，2 为 16 通道高性能，3 为 64 通道标准性能，4 为 32 通道标准性能，5 为 16 通道标准性能。
输入选项（C）：0 为带 96 针非锁存连接器的差分模拟输入通道，1 为带 96 针非锁存连接器的单端模拟输入通道，2 为带 64 针锁存连接器的差分模拟输入通道，3 为带 64 针锁存连接器的单端模拟输入通道。
功能特性详情
VMEbus 相关
地址修饰符响应可跳线选择为 A32、A24 或 A16 地址空间，以及监控或用户特权，或两者兼具。
符合 VMEbus 规范 ANSI/IEEE STD 1014-1987 IEC 821 和 297。
复位操作：系统复位或写入软件复位地址时发生板复位，复位操作自动建立默认条件，包括自动扫描模式、根据所选选项确定的通道块大小和数据缓冲区、增益为 1、转换速率为 100 kHz（标准性能选项复位后需设置为 50 kSPS 或更低），复位后 ADC 会进行 41 ms 的校准周期。
面板指示器：程序控制的前面板 LED 在复位期间点亮，通过 CSR 熄灭。
输入特性
精度：最大误差为 ±0.005% 读数 ±0.005% 范围 ±100 µV。
稳定性：温度漂移为 ±10 PPM（ADC 读数）+±7.5 PPM（ADC 范围）+±2.5 µV，单端应用中频率加倍。
共模 / 浮动输入保护：高性能选项中，每个输入的低端通过 22 M 电阻接地；标准性能选项中，用户必须控制共模电压，不让输入浮动。
输入噪声：（0.4 + 0.3/G）mV，其中 G 为 PGA 增益，噪声与滤波器选项无关。
其他：输入偏置电流最大 40 nA（零输入时），输入阻抗最小 5 MΩ（并联 50 pF）。
传输特性
分辨率：16 位，无丢失代码。
通道串扰（DC 至 1 kHz）：高性能选项（391 至 100 kSPS）的相邻通道为 - 88 dB，交替通道为 - 110 dB；标准性能选项（50 kSPS）的相邻通道为 - 50 dB，交替通道为 - 90 dB；标准性能选项（35 kSPS）的相邻通道为 - 90 dB，交替通道为 - 96 dB。
输入传递函数：
E IN=E LO+E FSR× 65,536N ADC，其中E IN为输入电压，E LO为输入范围下限,E FSR为满量程输入范围，N ADC为 A/D 转换器读数。
共模抑制：DC 至 60 Hz（350 源不平衡），增益为 1 时最小 90 dB、典型 100 dB；增益为 10 时最小 100 dB、典型 120 dB；±2.5 V 和 0 至 + 5 V 范围的共模抑制最小 75 dB，可现场调整到与增益 1 相同的水平。
过压保护：持续 ±35 V（开机 / 关机），瞬态 ±80 V（最大 1 s）。
积分非线性：最大 ±0.005%（与最佳直线相比），微分非线性：±0.0015%。
物理 / 环境特性
工作温度：0 至 + 65˚C（标准 VME 插槽），存储温度：-40 至 + 85˚C。
湿度：0 至 80% 相对湿度，无冷凝。
海拔：工作海拔可达 3000 m。
冷却：强制空气对流（标准 VME 插槽）。
尺寸：双高度欧式卡（6U）板，160×233.35 mm。
重量：最大 700 g。
输入连接器（P3、P4）：可订购为 96 针 DIN 非锁存或 64 针 DIN 锁存。
电源要求：+5 VDC 时最大 7.0 A。
平均无故障时间（MTBF）：135,900 小时（217F）。
UIOC® 支持与兼容信号调理板
UIOC® 支持：在 UIOC 中用作监控设备，初始化时 UIOC 编程使其扫描所有 64 通道并设置为 Autoscan 模式，用户可通过 UCLIO™语言设置可编程通道增益并命令 UIOC 从任何或所有通道获取数据，通过菜单驱动的校准过程创建和存储通道增益和偏移校正因子。
兼容信号调理板

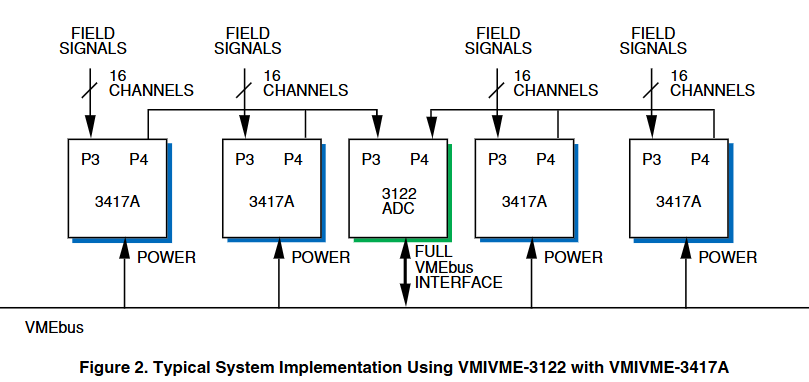

VMIVME-3417A：16 通道隔离信号调理板，带可选电流环路终端，提供 ±5 mV 至 ±10 V 的满量程输入范围，可选两极低通输入滤波器（截止频率 4、40 或 400 Hz）。

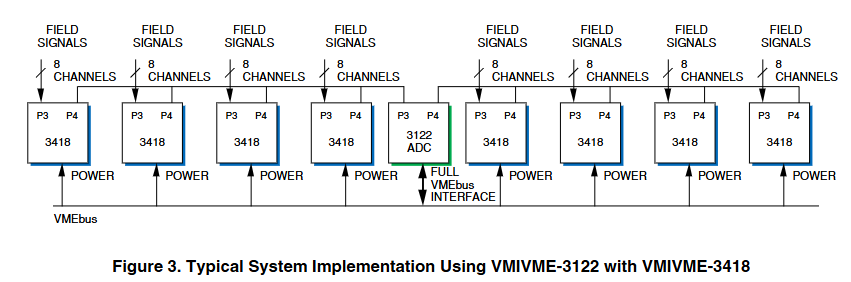

VMIVME-3418：8 通道应变计和 RTD 隔离信号调理板，提供 ±5 mV 至 ±10 V 的满量程输入范围，可选低通输入滤波器（截止频率 4、40 或 400 Hz）。
VMIVME-3419：32 通道信号调理板，带可编程增益和内置测试（BIT），根据 A/D 板所选增益接受 ±5 mV 至 ±10 V 的满量程输入范围，可选低通滤波器（截止频率 4、40、400 或 4 kHz）和电流环路终端输入电阻。
